MicroUSB接口钉板防护安装外壳

　　日常做小型电子装置的接口改装、嵌入式设备外接调试端口布设时，经常会遇到MicroUSB DIP 5针钉板直接裸露在外的问题——要么插拔时受力不均导致焊盘脱落，要么外部磕碰直接损坏针脚，甚至在设备堆叠、走线拉扯时把整个钉板从PCB上扯下来，这款外壳就是针对这类2.54mm间距标准MicroUSB钉板做的安装防护结构。

　　从实际使用场景看，这类外壳适配的场景非常杂：小型桌面调试板的外接供电端口固定、DIY开源硬件的外露接口防护、工业小型传感模块的通讯接口加固、甚至是老式手持设备的MicroUSB接口替换修复都能用，不需要额外做定制结构，直接把对应规格的钉板卡进壳体内就能完成装配，不用在设备面板上开复杂的异形孔，只需要预留对应的螺丝过孔位置就能完成固定。

　　设计上最开始要解决的就是不同批次钉板的尺寸公差问题，毕竟市面上流通的同规格MicroUSB 5针钉板，因为生产厂商不同，焊盘位置、塑料基座的尺寸总会有零点几毫米的偏差，所以整个壳体的卡槽做了参数化的余量设计，内壁和钉板基座之间预留了0.2mm的装配间隙，既不会因为间隙太大导致钉板在壳体内晃动，插拔接口时出现偏移，也不会因为公差累积导致钉板塞不进去。之前做类似结构的时候踩过坑，安装孔完全对齐理论尺寸做，结果买回来的钉板螺孔偏了1mm，根本拧不上螺丝，这次的结构特意把安装板的螺孔位置做了1mm的偏移适配，刚好匹配市面上多数流通款钉板的实际孔位，不用拿到模型之后再反复改孔位。

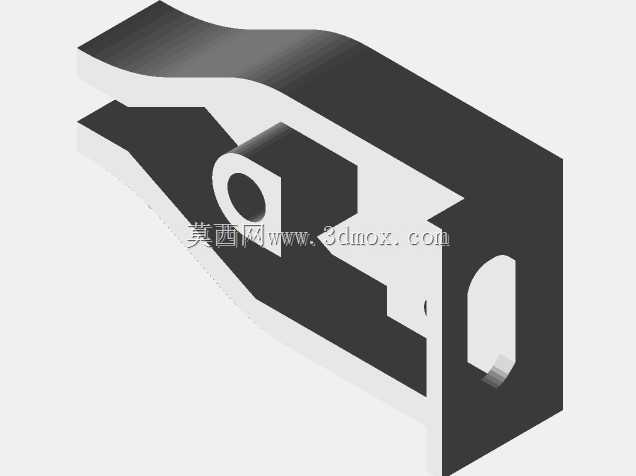

　　考虑到很多做小批量制作的从业者都是用桌面级FDM 3D打印机做结构件，整个壳体拆成了两个可无支撑打印的部件，打印的时候把顶部倒扣放置，所有悬空结构都自带打印角度，不需要加任何支撑材料，打印完成之后不用做复杂的支撑拆除打磨，只需要把顶部螺孔位置预留的牺牲层捅开就行——这个牺牲层是特意设计在螺孔位置的薄结构，打印的时候能避免螺孔位置出现垂丝、塌边，打印完直接用M3丝锥过一下，或者直接用螺丝拧穿就能用，不用额外做孔位修整。

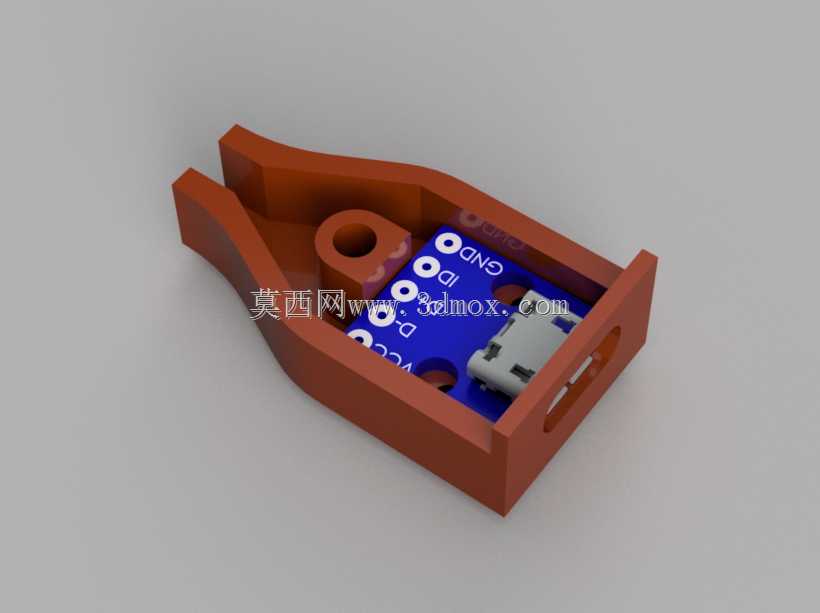

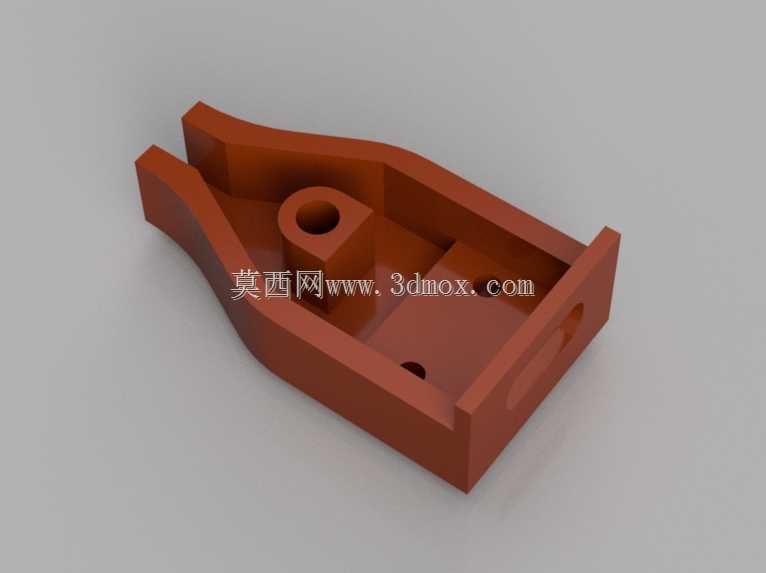

　　安装逻辑也做了简化，钉板和壳体底部的固定用2颗M2x4的螺丝就行，螺丝从壳体底部往上拧，刚好穿过钉板上的两个安装孔，把钉板牢牢压在壳体的定位台阶上，不会出现前后窜动的问题；外壳和外部设备面板、或者安装基座的固定用1颗M3x4的螺丝，从壳体顶部的螺孔往下拧，直接锁在安装面上，整个结构装完之后，MicroUSB接口刚好从壳体端部的开口处露出，插拔线材的时候，所有的插拔力都作用在壳体结构上，不会传递到钉板的焊盘位置，从根源上避免焊盘被扯掉的问题。

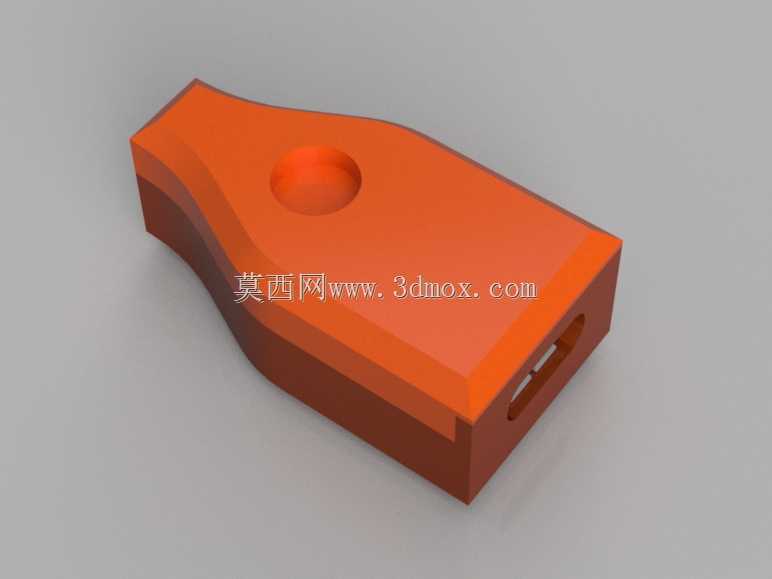

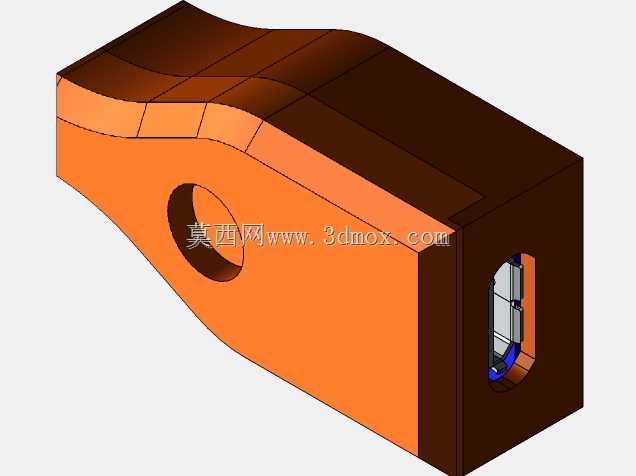

　　外形上做了收窄的导向结构，端部的接口开口处做了小角度的导入斜面，插MicroUSB线材的时候不用刻意对准，顺着斜面就能滑进接口位置，盲插也能顺利对位；壳体两侧做了防滑的棱边，要是需要把整个模块从安装位拆下来，手指捏着两侧就能发力，不会因为表面太滑拿不住。尺寸边界上控制得非常紧凑，整个壳体最长处不到30mm，最宽处不到15mm，安装在小型设备上不会占用太多空间，哪怕是在空间紧张的PCB堆叠结构里，也能塞得下，不会和周边的电容、接插件等元器件产生干涉。

　　实际测试的时候，反复插拔线材超过500次，钉板和壳体之间没有出现松动，螺丝位置也没有滑牙的问题，用PLA材料打印的结构件，在日常室内环境下使用，强度完全足够，要是用在工业场景、或者环境温度稍高的地方，换成PETG或者ABS材料打印就行，结构本身不需要做任何修改，因为壁厚都做了1.5mm的均匀厚度，不同材料打印的收缩率影响也在预留的装配间隙范围内，不会出现装不上的问题。

　　很多人做这类接口固定结构的时候，总喜欢把壳体做成完全包裹的密封结构，其实完全没必要，这类钉板本身就是外露使用的，做全包裹反而会增加打印难度，还会影响散热，这款结构只在钉板的受力位置做了支撑和固定，其余位置都做了镂空，既减轻了结构重量，也能随时观察钉板的焊盘状态，要是出现焊锡松动的情况，不用拆整个外壳就能直接补焊，后期维护非常方便。
