棘轮棘爪单向间歇传动结构设计

项目分类:通用机械零部件 发布时间:2024-04-08 ID:744889
  • 棘轮棘爪单向间歇传动结构设计
  • 棘轮棘爪单向间歇传动结构设计
  • 棘轮棘爪单向间歇传动结构设计
  • 棘轮棘爪单向间歇传动结构设计
  • 棘轮棘爪单向间歇传动结构设计
  • 棘轮棘爪单向间歇传动结构设计

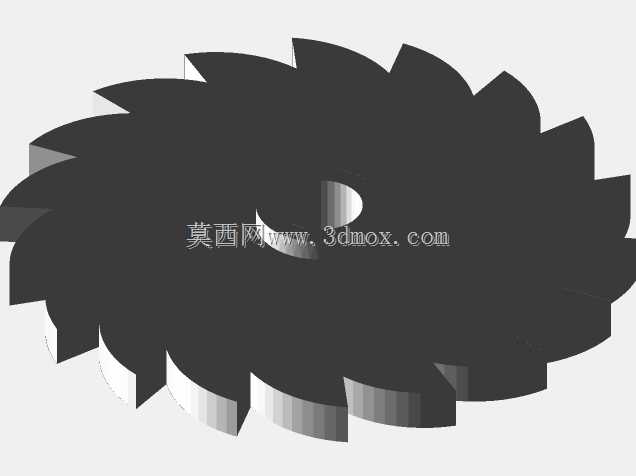

  在起重设备的卷扬机构、生产线的间歇送料工位、手动扳手的扭矩传递结构、自行车飞轮的单向驱动单元里,你总能见到棘轮棘爪结构的身影,这种看似简单的啮合结构,承担着单向运动锁止、间歇步进传动的核心作用,是机械传动领域应用极广的基础机构之一。这套棘轮棘爪结构的核心功能,是实现单方向的运动传递,同时反向自动锁止,避免负载倒转引发的安全事故,比如在手动葫芦的起升环节,当操作者停止拉动链条时,棘爪会自动卡入棘轮齿槽,锁止卷筒防止重物下坠;在自动化生产线的物料输送工位,棘轮可以配合驱动摆杆实现固定步距的物料推送,每一次摆杆往复都能带动输送线前进固定距离,不会出现反向回退的问题。从结构设计逻辑来看,这套模型的棘轮采用了渐开线齿形的优化设计,

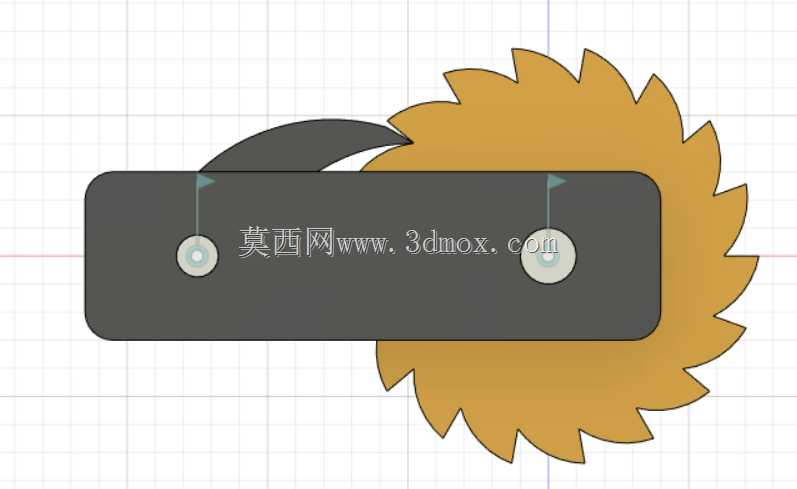

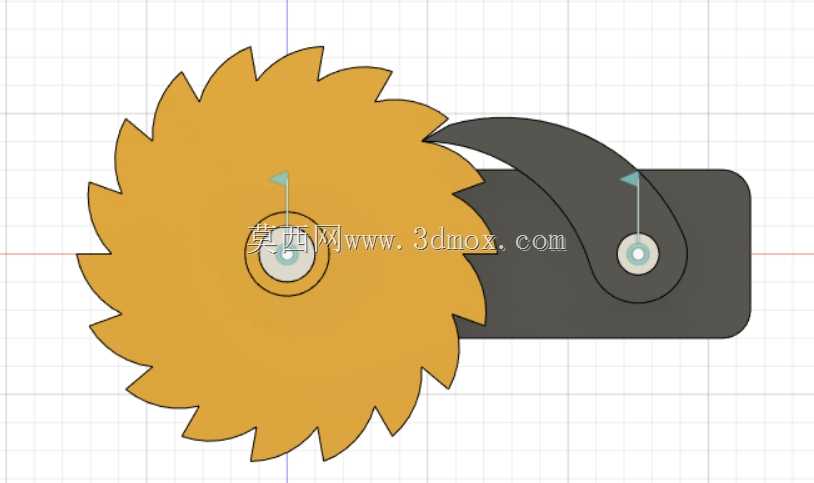

  齿的工作面设计为大倾角的陡面,非工作面为平缓斜面,当主动件带动棘爪沿棘轮正向转动时,棘爪会顺着平缓的齿背滑过齿尖,在弹簧的弹力作用下快速卡入下一个齿槽,过程中会产生清晰的啮合声响,这也是很多手动工具操作时“咔嗒”反馈的来源;当棘轮存在反向转动趋势时,棘爪会直接抵在齿的陡面上,啮合面的受力方向会将棘爪紧紧压在齿槽内,不会出现滑脱,实现可靠锁止。棘爪的铰接点位置设计经过了受力校核,铰接轴的中心与棘轮齿尖的连线,和棘爪与齿面的接触法线形成了合理的压力角,保证棘爪在工作过程中不会被齿面的反作用力顶开,同时在棘爪的尾部预留了弹簧安装位,可以根据实际负载大小选配不同刚度的扭转弹簧或拉簧,保证棘爪始终能贴合棘轮齿面,

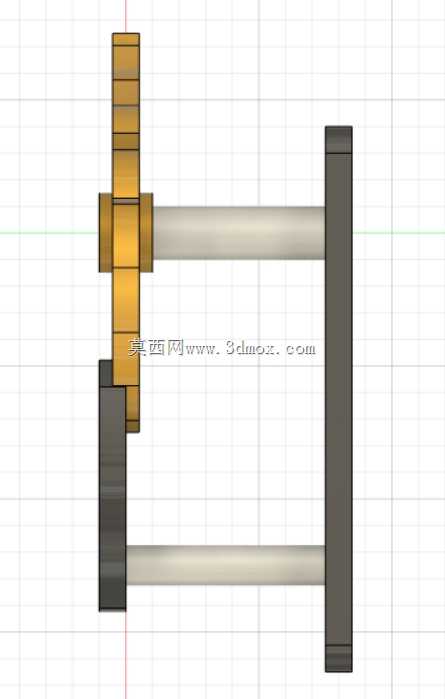

  不会因为机构振动出现跳齿的问题。从安装边界来看,这套结构的棘轮中心预留了标准的键槽安装孔,可以直接与传动轴配合传递扭矩,棘爪的铰接座设计为平板式结构,可以通过螺栓直接固定在设备的机架板上,不需要额外设计复杂的安装支座,整体结构的厚度控制在较薄的范围内,不会占用过多的设备内部安装空间,适合集成在各类紧凑的传动单元里。在实际选型应用时,需要根据传递的扭矩大小调整棘轮的齿厚与齿高参数,大负载工况下可以采用多棘爪对称布置的结构,分散齿面的接触应力,提升结构的承载能力,同时要注意棘爪与棘轮齿面的热处理硬度匹配,避免长期啮合过程中出现齿面磨损、棘爪崩断的问题。很多刚接触机械设计的工程师在做棘轮棘爪结构时,容易忽略棘爪的复位行程设计,

  导致棘爪在滑过齿尖时无法完全落入齿槽,出现啮合失效的问题,这套模型里特意将棘爪的摆动行程预留了足够的余量,即使棘轮齿存在一定的加工公差,棘爪也能可靠卡入齿槽,同时在棘爪与铰接座的接触位置设计了限位面,避免棘爪摆动角度过大脱离啮合范围。在日常的设备维护中,只需要定期在棘轮齿面与棘爪铰接位置添加润滑脂,减少啮合过程中的磨损,同时检查弹簧的弹力是否充足,就能保证这套机构长期稳定工作,不需要复杂的维护流程。
