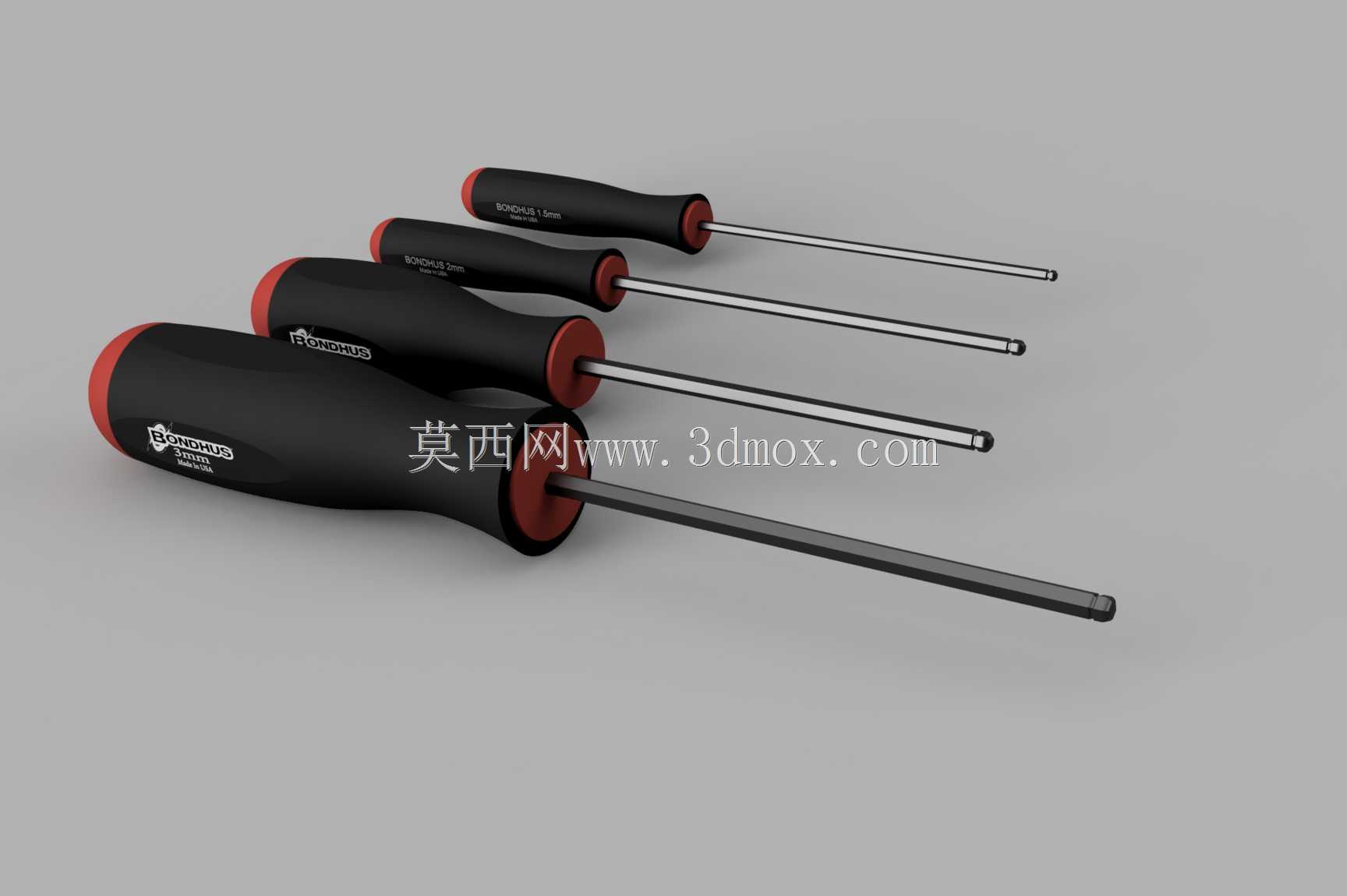

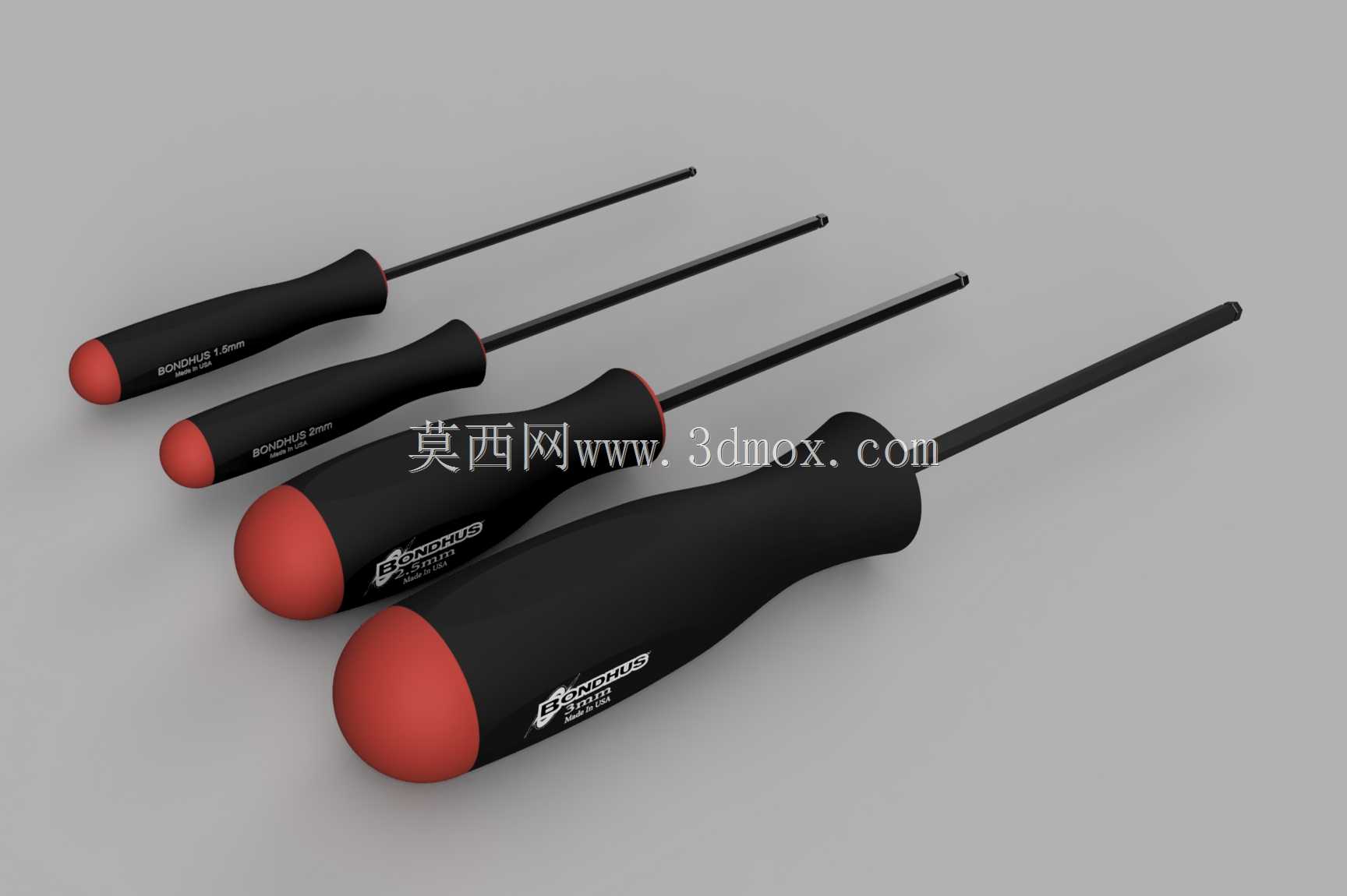

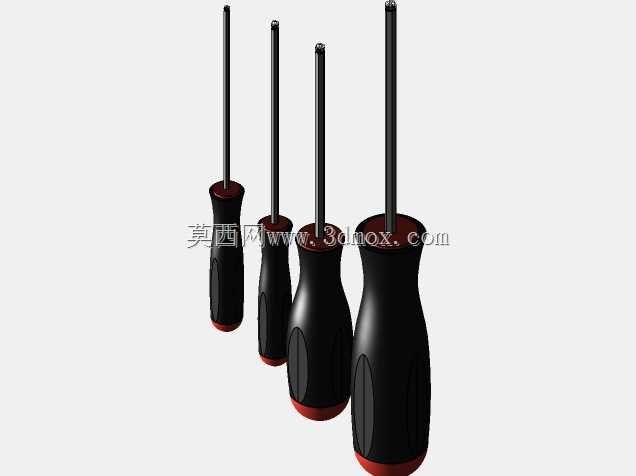

多规格球头内六角扳手组三维结构

　　这套球头内六角扳手组覆盖1.5mm至3mm四种常用内六角规格，是设备装配、售后维保、工装调试场景里的高频使用手动紧固工具，区别于直头内六角扳手，球头结构的核心设计优势在于允许扳手以一定倾斜角度插入内六角螺钉头部，在设备内部空间局促、螺钉轴线与操作空间存在夹角的场景下，无需完全对齐螺钉轴线即可完成紧固或拆卸操作，大幅降低狭窄空间内的操作难度。从结构设计逻辑来看，手柄部分采用符合人体工学的纺锤形轮廓，表面做防滑纹理处理，握持时手掌受力均匀，长时间施加扭矩时不易打滑，手柄与金属杆的衔接位置设置红色限位挡圈，既可以避免金属杆在大扭矩作用下从手柄内脱出，也能在操作时阻挡手部向金属杆方向滑移，提升操作安全性。金属杆部分采用等径圆杆设计，

　　球头端部做球面成型处理，球面与六角工作面的过渡区域做圆角强化，避免应力集中导致的端部断裂问题，不同规格的扳手杆长随规格尺寸递增，3mm规格对应最长杆身，适配更大扭矩的紧固需求，1.5mm规格杆身最短，适配小规格螺钉的精细操作，避免杆身过长导致的扭矩过大拧断螺钉问题。在实际工业场景中，这类工具广泛应用于精密设备装配、电子设备维保、自动化生产线调试、模具拆装等环节，比如自动化设备的导轨安装、传感器位置调整、工装夹具的锁紧等操作，经常会遇到螺钉安装位置被周边结构件遮挡，直头扳手无法垂直插入的情况，球头结构可以在25度至30度的倾斜角度下正常传递扭矩，完成常规直头扳手无法实现的操作。从安装边界与尺寸适配角度来看，

　　四种规格分别对应不同标准的内六角螺钉：1.5mm规格适配M2内六角螺钉，2mm规格适配M2.5内六角螺钉，2.5mm规格适配M3内六角螺钉，3mm规格适配M4内六角螺钉，覆盖了小型精密设备装配中最常用的紧固件规格范围。建模过程中重点还原了手柄的曲面轮廓、防滑纹理的细节、球头端部的六角工作面成型结构，以及不同规格扳手的尺寸比例关系，手柄部分的曲面做了连续曲率处理，握持区域的直径根据人手握持的受力分布做了优化，最大直径位置对应手掌掌心贴合区域，向两端逐渐收窄，符合手动工具的人机工程设计要求。金属杆与手柄的配合部分做了埋入式结构设计，金属杆插入手柄内部的长度不小于杆身直径的三倍，保证大扭矩操作时的连接强度，

　　球头部分的六角工作面做了等公差建模，模拟真实产品的加工精度，球面与六角面的过渡圆角严格按照手动工具的行业设计标准设置，避免尖角导致的应力集中。在实际选型使用时，需要根据操作空间的倾斜角度选择合适的操作方式，当倾斜角度超过30度时，球头与螺钉内六角的接触面积会大幅降低，此时不适合施加过大扭矩，容易出现球头磨损或者螺钉内六角滑牙的问题，垂直操作时则可以使用杆身靠近手柄的直段部分插入螺钉，此时接触面积最大，可以传递额定最大扭矩。这套模型完整还原了不同规格扳手的尺寸差异、结构细节与材质区分，手柄部分的橡塑材质、金属杆的合金材质、挡圈的塑料材质都做了明确的结构区分，可用于工具类产品的展示场景、装配培训的演示素材，也可作为虚拟装配场景中的工具元素使用，还原真实维保操作中的工具使用状态。
