带针孔自洁结构顶喷淋浴喷头结构设计

　　在民用住宅、酒店民宿、公共洗浴空间等场景中，顶喷淋浴喷头是卫浴系统里高频使用的出水终端，长期使用过程中，自来水中携带的钙镁离子沉积物、管路剥落的微小杂质很容易嵌合在出水孔的缝隙内，逐步造成出水孔堵塞，导致出水形态紊乱、水流分布不均，既影响洗浴体验，也会增加后期拆洗维护的频次。这款带针隔膜自洁结构的顶喷淋浴喷头，正是针对这类长期存在的使用痛点完成的结构设计，从出水端的自清洁逻辑到安装适配的边界尺寸，都围绕实际安装与长期使用的需求做了针对性优化。

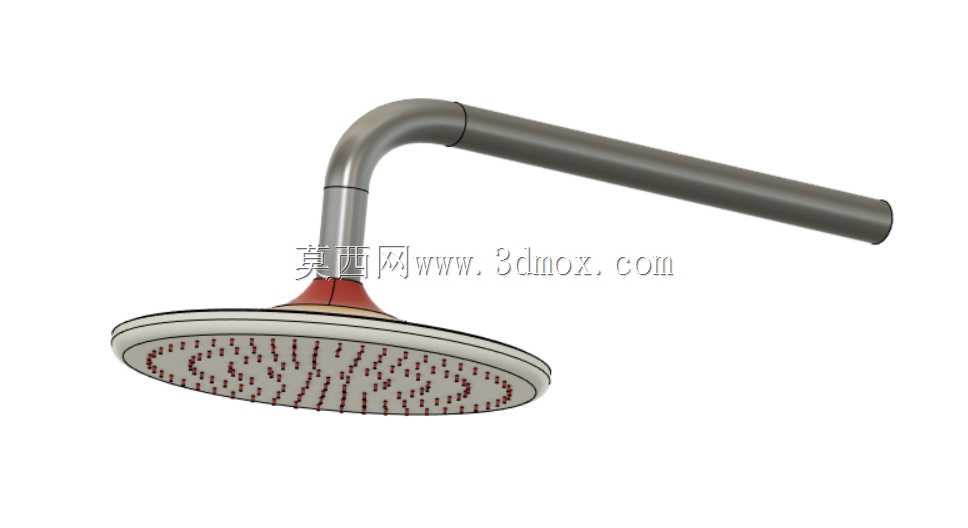

　　从整体结构来看，这款喷头采用圆形顶喷的经典形态，配套一体化弯折的进水连接臂，连接臂采用等径直管做90度圆弧弯折设计，进水端预留标准外螺纹接口，可直接匹配家装领域通用的淋浴顶喷出水支管，不需要额外加装转接头，安装时的操作边界和常规同尺寸顶喷完全一致，可直接替换现有老旧堵塞的顶喷产品，不需要对原有淋浴管路做改造。进水臂的直管段长度适配常规吊顶下装、墙面侧装的安装距离，弯折处的圆弧过渡做了等曲率设计，既保证进水路径的流道顺滑，减少水流直角转向带来的压损，也避免弯折处应力集中导致的长期使用开裂问题，金属质感的外观处理也能匹配多数主流卫浴空间的装修风格。

　　核心的自洁功能设计，是在出水面板内侧集成了带弹性复位的针隔膜结构，每一个出水孔都对应一根同轴设置的清洁顶针，当淋浴阀门关闭、进水腔压力逐步降低的过程中，隔膜在自身弹性以及复位结构的作用下向出水面板侧位移，顶针直接穿入对应的出水孔内，将嵌在孔道内的沉积物、杂质直接顶出孔外，下次开水时水流就会直接把被顶出的杂质冲离面板表面，不需要用户手动拆下面板擦拭除垢，每次开关水的过程就自动完成一次出水孔的清洁动作，从结构层面解决了长期使用的堵塞问题。出水面板的出水孔采用环形阵列排布，不同环带的出水孔孔径做了差异化设计，中心区域孔径稍大保证核心出水区的水流量充足，外围环带孔径稍小，配合出水孔的倾斜角度设计，让喷出的水流形成均匀覆盖的伞状出水形态，不会出现局部水流过强、局部断流的问题，出水覆盖范围适配成年人站立洗浴时的肩宽尺寸，保证洗浴时的水流覆盖舒适度。

　　在结构设计的细节处理上，出水面板和进水主体的连接采用卡扣加密封胶圈的组合结构，既保证腔体的密封性能，不会在使用过程中出现边缘渗水的问题，也在需要深度维护的时候可以快速拆下面板，不需要借助专业工具。隔膜材质选用耐温耐老化的弹性硅胶材质，可长期耐受淋浴热水的温度变化，不会因为长期高温浸泡出现硬化、形变失效的问题，顶针和隔膜采用一体化成型设计，避免长期往复动作出现顶针脱落、错位的问题。进水连接臂和喷头主体的连接位置做了角度微调结构，安装完成后可以根据实际安装位置小幅度调整喷头的俯仰角度，适配不同层高的安装场景，避免因为安装位置偏差导致出水方向偏离洗浴区域。

　　从安装边界的尺寸适配来看，这款喷头的整体安装高度、连接臂长度都和市面上常规8寸顶喷的安装尺寸兼容，进水接口采用通用的4分标准管螺纹，不管是明装淋浴杆还是暗装预埋的出水接口，都可以直接匹配安装，不需要额外调整管路的预埋位置。出水面板的边缘做了圆弧收边处理，没有尖锐的棱角，避免安装和使用过程中磕碰划伤，面板表面做了疏水涂层处理，使用过程中残留的水珠会快速滑落，减少面板表面的水垢附着，进一步降低日常清洁的频次。在流道设计上，进水腔采用等压腔体设计，进入喷头的水流会在腔体内充分缓冲后再从各个出水孔均匀流出，不会因为进水位置的水流直冲导致局部出水压力过大、局部压力不足的问题，保证整个出水面的水流压力均匀一致，提升洗浴时的舒适感。
