5mm孔径梅花式柔性联轴器结构设计

　　做小型传动结构选型的时候，很多工程师容易忽略联轴器的适配边界，尤其是小功率传动场景里，这类梅花式柔性联轴器的选用，直接决定了整套传动链的运行稳定性。日常接触最多的应用场景，是桌面级3D打印机的进给轴传动、小型雕刻机的主轴与步进电机连接、实验室小型输送辊的动力衔接，还有各类自动化检测设备的同步带轮轴端对接，这些场景的共性是传动扭矩不大，但对轴间同轴度偏差有一定容忍需求，不能用刚性联轴器硬接，否则很容易在长时间运行后出现轴承憋劲、电机负载异常升高的问题。

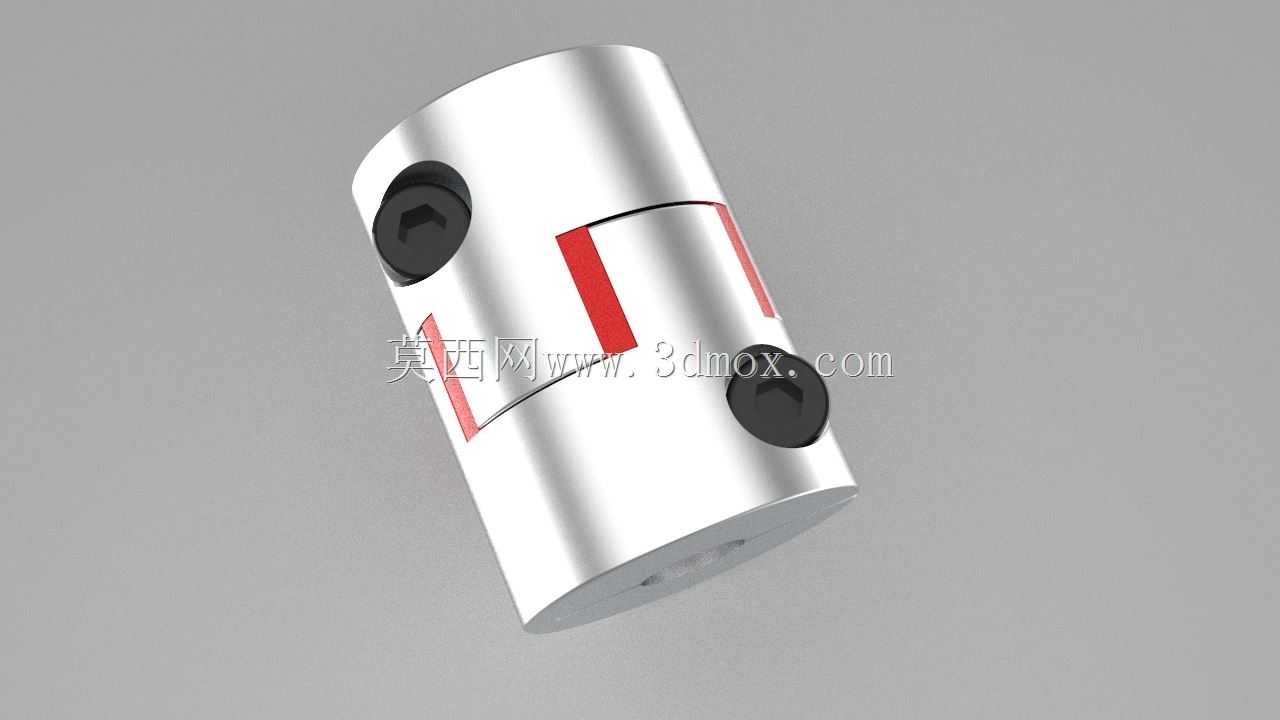

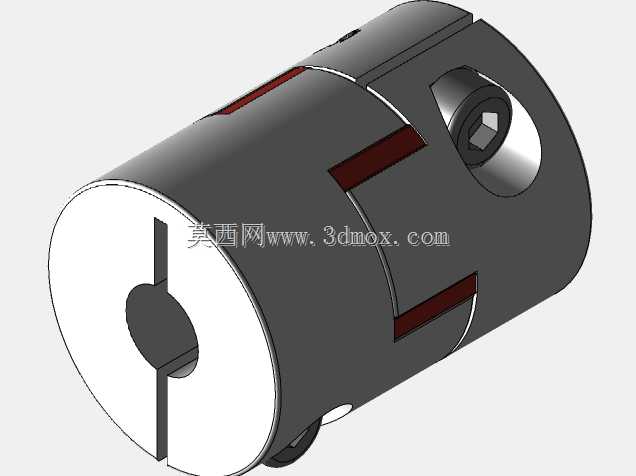

　　这款联轴器的设计思路很明确，就是针对小直径轴的传动场景做适配，主体采用两段对称的铝合金金属毂，中间夹设弹性梅花垫，金属毂上开有径向紧定螺钉孔，安装时直接将两侧轴分别插入两端的轴孔内，拧紧紧定螺钉即可完成固定，不需要额外做键槽加工，对于直径5mm的光轴来说，这种固定方式足够传递额定范围内的扭矩，同时拆装维护非常方便，不需要复杂的工装就能完成更换。

　　从安装边界来看，这款联轴器的外径为16mm，总长度22mm，这个尺寸刚好适配多数42型以下步进电机的轴端安装空间，不会因为外径过大和周边的安装支架、传感器产生干涉，两侧轴孔的插入深度各为10mm左右，预留了2mm的中间间隙用来容纳弹性梅花垫，安装时不需要刻意将两侧轴完全顶死，留有的微小间隙可以补偿轴端的轴向窜动。很多新手工程师在安装这类联轴器的时候，容易犯的错误是把两侧轴插到底完全顶紧，这样运行过程中轴的热伸长没有释放空间，会把轴向力直接传导到电机轴承和负载端轴承上，时间长了就会出现轴承异响、磨损加快的问题，建模的时候特意在两个金属毂的对接端做了微小的止口限位，既可以保证梅花垫的安装同轴度，又能自然留出合适的轴向间隙，避免安装失误带来的后期故障。

　　功能特性上，中间的弹性梅花垫除了补偿径向、角向和轴向偏差之外，还能起到缓冲减震的作用，在传动系统启动、正反转切换的瞬间，弹性体可以吸收一部分冲击载荷，避免硬冲击对电机轴和负载轴造成损伤，同时这种结构的联轴器没有传动间隙，正反转的回程误差极小，对于需要精准定位的传动场景来说，这点非常关键，比如点胶设备的位移轴、小型机械手的旋转关节，用这类联轴器就能保证传动精度不会因为连接结构打折扣。金属毂采用铝合金材质加工，一方面自重很轻，高速旋转的时候产生的动平衡载荷小，不会因为联轴器自重给轴带来额外的径向负载，另一方面铝合金的加工性能好，轴孔和紧定螺钉孔的加工精度容易保证，表面做阳极氧化处理之后，抗锈蚀能力强，在普通的工业环境下长时间使用也不会出现表面锈蚀卡死的问题，后期拆卸维护的时候不会因为锈迹拆不下来。

　　实际选型的时候需要注意，这类联轴器的传递扭矩上限和中间梅花垫的硬度直接相关，硬度越高的弹性体能传递的扭矩越大，但缓冲减震的效果会相应下降，针对5mm轴径的传动场景，多数是小功率步进电机或者直流电机驱动，额定扭矩一般在1N·m以内，常规硬度的聚氨酯梅花垫完全可以满足使用需求，不需要刻意追求高硬度弹性体。建模过程中，两个金属毂的结构做了完全对称设计，这样生产加工的时候不需要区分左右件，减少了零件种类，降低加工和仓储的成本，紧定螺钉选用内六角凹端紧定螺钉，凹端可以直接顶在轴的表面，接触面积比平端螺钉更大，锁紧之后不容易出现松脱，相比顶丝结构的防滑能力更强，即使在频繁正反转的工况下，也能保证轴和联轴器之间不会出现相对滑动。

　　很多人觉得小尺寸联轴器的设计没什么技术含量，实际上在紧凑安装空间里，要兼顾偏差补偿、扭矩传递、安装便捷性、运行可靠性这几个点，每个尺寸的细节都要反复推敲，比如紧定螺钉的位置，设计在距离轴孔端面6mm的位置，刚好在轴插入深度的中间点，锁紧的时候轴的受力点在插入段的中部，不会因为锁紧力偏在一端导致轴被顶歪，反而引入额外的同轴度误差；外径16mm的设计，让联轴器的外圆和安装座内壁之间至少能留出2mm以上的间隙，即使安装时存在少量的同轴度偏差，旋转的时候也不会出现刮蹭外壳的问题；总长度22mm的尺寸，适配多数电机安装板到负载端的轴伸间距，不需要额外调整安装板的位置就能直接装用，对于设备改型、旧设备维护替换来说，这种通用尺寸的配件适配性更强。

　　在三维建模的细节处理上，金属毂的外边缘做了0.5mm的倒角，既可以去除加工毛刺，避免安装的时候划手，也能减少应力集中，避免在紧定螺钉锁紧的位置因为应力集中出现开裂的问题；轴孔的内壁做了轻微的公差带设计，采用H7的间隙配合，5mm的轴可以轻松插入，同时不会有过大的旷量，保证安装后的同轴度；中间梅花垫的卡槽和金属毂的凸爪之间做了微小的间隙配合，安装的时候不需要费力挤压就能把梅花垫放进去，同时运行时间隙量足够补偿弹性体的微小形变，不会出现卡滞的问题。
