在工业控制柜、嵌入式设备集成、小型自动化系统搭建的现场场景里,DIN导轨作为标准化的电气元件安装载体,承担着规整布线、快速拆装、统一安装基准的核心作用,而降压转换器这类需要将24V工业供电转换为12V低压输出的元件,往往因为本体没有配套的导轨安装结构,只能通过扎带捆绑、双面胶粘贴或者额外打孔固定的方式安装,不仅拆装维护效率低,长期使用还容易因为振动、积温出现松动移位,甚至拉扯接线端子引发供电故障。这款安装支架正是针对这类现场痛点设计,专门适配标准DIN导轨的卡装结构,不需要额外在安装板上打孔,也不需要额外的紧固件,就能将降压转换器牢牢固定在控制柜内的标准导轨上,同时预留了足够的接线空间,不会遮挡转换器的散热面与接线端口。

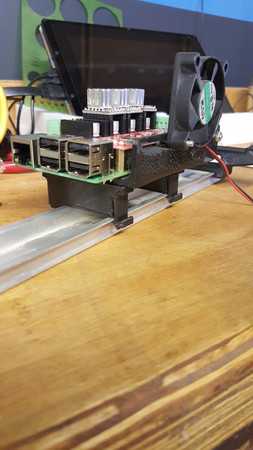

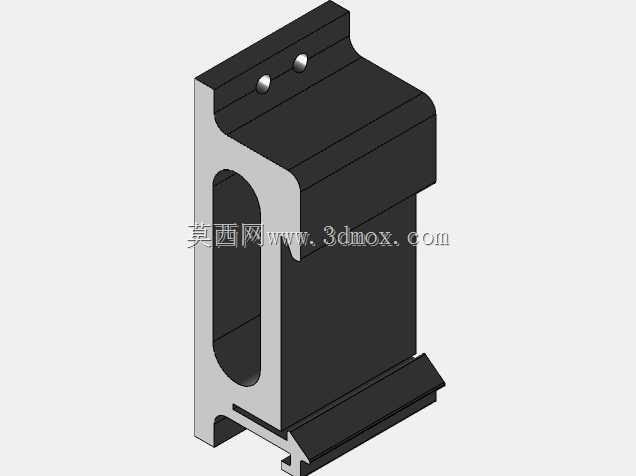

从实际使用场景来看,这类支架除了固定降压转换器给树莓派这类嵌入式控制板供电之外,还能适配同安装孔位的小型触摸屏、12V直流散热风扇、低压传感器模块等元件,在小型试验台、桌面式自动化设备、分布式IO控制站的搭建中,能够把零散的低压供电元件统一整合到导轨安装位上,让柜内布线更规整,排查故障的时候不需要翻找零散固定的元件,顺着导轨就能快速定位供电节点。设计过程中首先考虑的是卡装结构的可靠性,导轨卡爪采用了带弹性让位的结构,卡入标准35mmDIN导轨的时候不需要借助工具,用手按压就能卡入到位,拆卸的时候只需要用一字螺丝刀撬动卡爪的解锁位就能快速拆下,卡爪的卡合深度做了限位设计,不会因为卡入过深挤压导轨背面的布线,也不会因为卡合量不足在设备运输振动过程中脱落。
支架的主体安装面做了下沉式的孔位设计,固定降压转换器的螺丝孔采用了适配M3螺丝的沉头结构,螺丝锁紧之后不会突出支架背面,避免和导轨或者相邻安装的元件产生干涉,安装面和导轨卡接面之间做了5mm的悬空间隙,这个间隙一方面是给转换器背面的散热留出空气流通的空间,避免转换器工作产生的热量直接传导到导轨上影响相邻元件,另一方面也能容纳转换器背面引出的短线,不会因为导线被挤压出现绝缘层破损的问题。外形尺寸上,支架整体宽度匹配常规小型降压转换器的本体宽度,不会向两侧过多延伸占用导轨上的多余安装位,相邻安装的断路器、接线端子等元件可以紧贴支架布置,最大化利用柜内的导轨安装空间,安装面的四个固定孔位做了长圆孔微调设计,即使不同批次的降压转换器安装孔位存在微小的公差,也能通过长圆孔的调节量顺利对位,不需要二次扩孔修改支架。
考虑到3D打印的加工特性,支架的整体壁厚做了均匀化处理,所有转角位置都做了R2的圆角过渡,避免打印过程中出现应力集中导致的层间开裂,卡爪的弹性部位做了厚度优化,既保证足够的卡紧力,又不会因为打印材料的脆性导致卡装的时候断裂,不管是采用PLA还是PETG材料打印,都能获得足够的结构强度满足长期使用需求。支架的边缘位置都做了倒角处理,没有尖锐的毛刺棱角,安装操作的时候不会划伤手部或者导线绝缘层,在安装降压转换器之后,支架的下沿预留了10mm的手指操作空间,插拔转换器上的接线端子的时候不需要拆下支架,直接在原位就能完成接线操作。在实际的设备集成测试中,这款支架在持续振动的设备上连续运行,没有出现松动移位的情况,转换器的工作温度比直接粘贴在安装板上低了4摄氏度左右,散热表现有明显提升,同时柜内的元件排布整齐度大幅提升,布线的整体长度比零散安装的时候缩短了近15%,减少了导线的成本投入也降低了线路压降带来的供电不稳定问题。对于经常做小型设备集成、嵌入式系统搭建的结构工程师来说,这类标准化的导轨安装支架能够大幅减少现场安装的工作量,不需要每次为了固定小型元件单独设计加工安装件,直接采用这类成熟的支架结构就能快速完成元件的导轨式安装,提升整个设备的装配工艺规范性。
