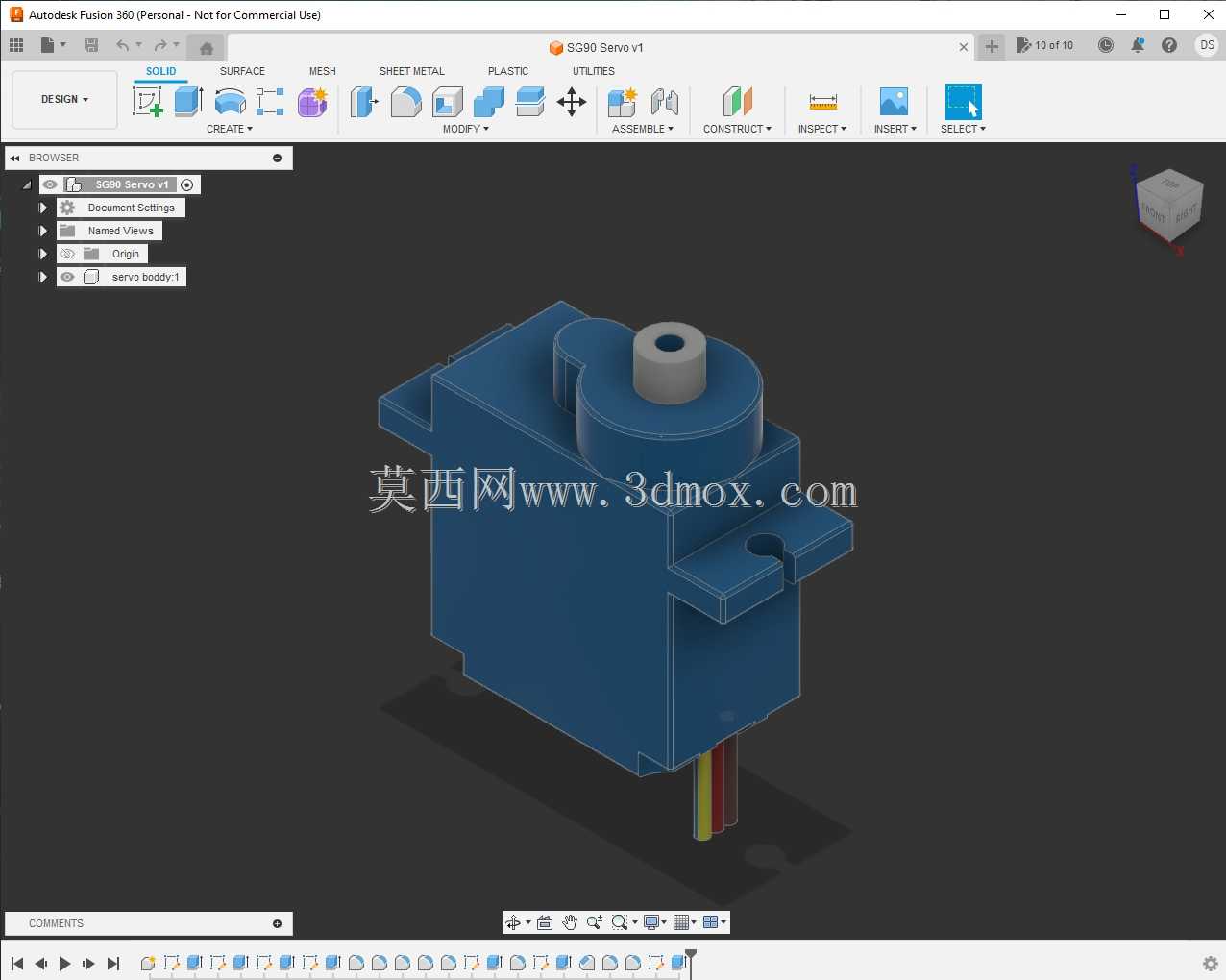

微型9g舵机高精度结构三维建模

　　在航模制作、小型机器人关节驱动、智能门锁锁舌控制、桌面自动化小装置的开发场景里，这类9g规格的微型舵机是出镜率极高的执行部件，很多刚接触小型机电结构设计的从业者，第一次做运动执行机构选型时，大概率都会接触到这类器件。做这个模型的时候，最先要捋清楚的是实际安装的边界约束，毕竟这类舵机大多用在空间极度紧凑的场景里，主体外壳的长宽高尺寸要严格匹配实物的安装公差，不能出现模型尺寸和实物偏差导致安装位干涉的问题，两侧伸出的安装耳是核心安装定位点，上面的安装孔中心距、孔径都要和实际量产件的参数对齐，很多新手建模的时候容易忽略安装耳的厚度，做出来的模型装到支架上会出现螺丝长度不匹配、或者安装面贴合不严的问题。

　　从功能结构来看，这类舵机的核心是把PWM控制信号转化为输出轴的定角度转动，顶部的输出轴是带齿的花键结构，配套的舵盘可以卡合在上面，建模的时候要把花键的齿形、轴的凸出高度做准确，不然配套的标准舵盘装上去会出现打滑、旷量的问题。输出轴旁边的定位凸台也不能忽略，这个结构是用来限制舵机最大转动角度的物理限位，实际使用里如果超出转动角度，会打坏内部的齿轮组，建模的时候还原这个凸台，也能在做装配仿真的时候提前验证运动行程是否存在干涉。

　　外壳部分的建模要考虑实际生产的拔模角度，这类舵机的外壳都是注塑件，四个边角的圆角、壳体的合模线位置都要符合注塑工艺的要求，不能做出现实里开模无法实现的直角倒扣结构。尾部引出的三根信号线是红、黑、黄三色，分别对应电源正、电源地、信号输入，建模的时候要把出线口的位置、线径做准确，在做整机布线仿真的时候，可以提前预判出线位置会不会和周边结构件产生剐蹭，尤其是在多舵机排布的小型机器人结构里，布线空间非常紧张，出线位置的偏差很可能导致后期装配时线材被挤压破损。

　　内部结构的还原上，要考虑三级减速齿轮组的排布逻辑，虽然外观模型不需要把每一个齿轮的齿形都做的完全精细，但齿轮组的安装定位柱位置、电机的安装腔体尺寸要和实际结构对齐，这样如果后续需要做舵机的改装、或者内部结构的优化设计，可以直接在这个外观模型的基础上拆分内部腔体，不用重新测量外部尺寸。很多人做这类舵机模型的时候容易把输出轴的初始零位角度做偏，实际使用里舵机的零位是输出轴和安装耳平行的位置，建模的时候把零位对齐，后续在装配体里调用的时候不需要额外调整角度，能节省很多装配调整的时间。

　　从实际选型的角度来说，这类9g舵机的扭矩参数刚好适配小负载的摆动场景，比如航模的舵面控制、小型云台的俯仰转动、教育类机器人的关节动作，它的重量只有9g左右，不会给整机带来过多的负载，所以在做结构设计的时候，安装支架的厚度不需要做的太厚，1mm左右的ABS或者亚克力板材就足够支撑，建模的时候还原舵机的实际重量分布，也能在做整机重心仿真的时候得到更准确的结果。另外要注意的是，舵机底部的定位凸点，很多安装支架上会开对应的定位孔，建模的时候把这个凸点的位置、尺寸做准确，装配的时候可以快速定位，不需要反复调整对齐，能提升装配效率。

　　在做装配适配的时候，还要考虑舵机转动时的周边安全间隙，输出轴带动舵盘转动的时候，舵盘的摆动范围内不能有其他结构件遮挡，所以模型里可以把舵盘的最大摆动范围做一个简化的包络体，在做整体结构校验的时候，直接用包络体做干涉检查，就能快速判断结构设计是否存在问题，不用等实际打样组装的时候才发现运动干涉。很多小型智能装置的故障都是因为前期设计时没留够运动间隙，导致舵机堵转烧坏，前期建模的时候把这些边界考虑清楚，能大幅减少后期迭代的成本。
