槽凸轮驱动四滑块径向联动机构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:744918
  • 槽凸轮驱动四滑块径向联动机构
  • 槽凸轮驱动四滑块径向联动机构
  • 槽凸轮驱动四滑块径向联动机构
  • 槽凸轮驱动四滑块径向联动机构
  • 槽凸轮驱动四滑块径向联动机构

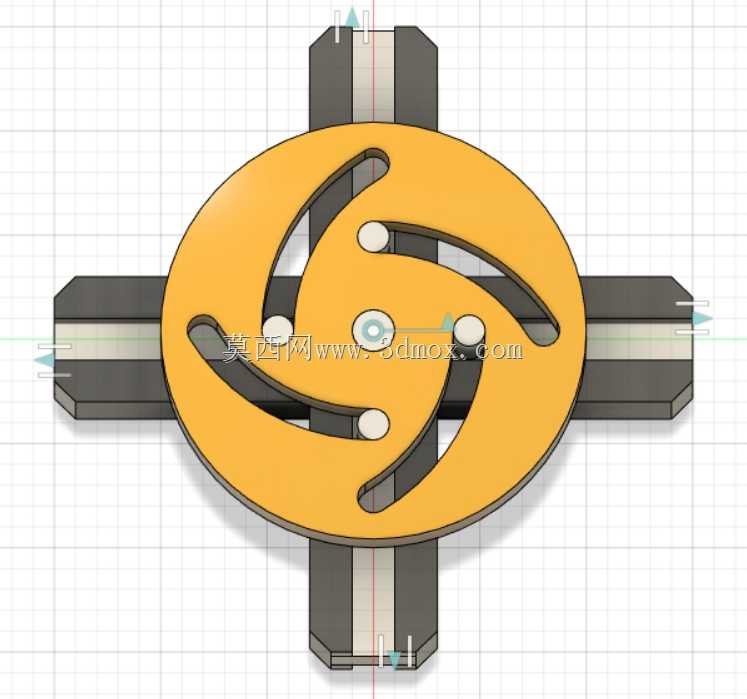

  在轻工包装、小型自动化送料、精密分度夹持这类需要多执行件同步径向动作的工位上,这类槽面驱动的四滑块结构有着非常高的应用适配性。区别于传统盘形凸轮需要外置弹簧拉压保持从动件与凸轮轮廓贴合的设计,这套机构直接将随动销嵌在凸轮本体的封闭曲线槽内,凸轮做整周回转时,四个沿十字导轨分布的滑块会被槽道强制驱动,完成同步的径向伸缩动作,全程不需要额外的弹性元件维持接触,从根源上避免了弹簧疲劳失效、高速工况下从动件脱离轮廓的跳脱问题,运行稳定性比外置复位结构高出不少。

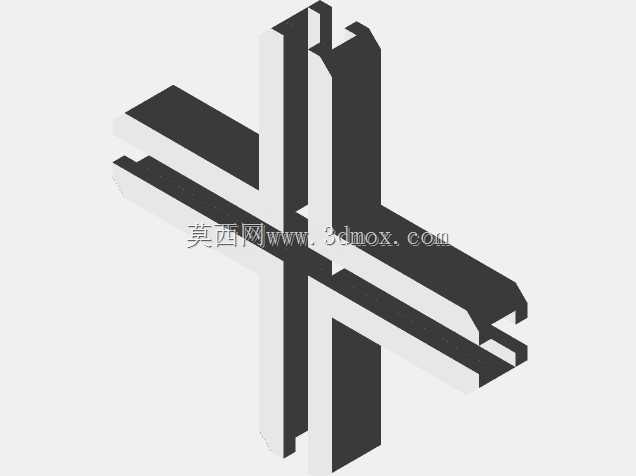

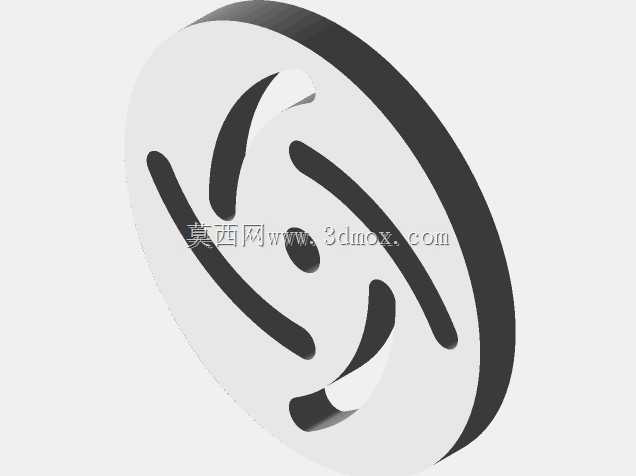

  从结构布局来看,四个滑块采用正交十字分布,每根滑块的导向段都做了等宽矩形截面设计,与安装基座上的十字导向槽采用小间隙滑配,导向面的长度覆盖滑块全行程的1.2倍以上,即使滑块伸出行程达到最大位置,导向段仍有足够的配合长度,不会出现卡滞、偏磨的情况。凸轮本体采用圆盘式结构,封闭槽道的曲线是根据滑块的运动位移方程逐点拟合生成的,槽道宽度与随动销的直径保持H7/g6的配合精度,随动销采用圆柱销结构直接固定在滑块端面,销子与槽道侧壁的接触为线接触,摩擦阻力小,传动效率高。

  设计这类机构的时候,首先要根据工位需要的滑块行程确定凸轮的基圆直径,基圆过小会导致槽道压力角超过许用值,推程段的传动阻力陡增,很容易出现卡滞;基圆过大则会让整个机构的径向尺寸冗余,占用过多安装空间。这套结构的凸轮基圆直径设置为滑块行程的3.5倍,推程段压力角控制在30度以内,回程段因为是槽道强制驱动,压力角可以适当放宽到40度,兼顾了结构紧凑性和传动顺畅性。四个滑块的行程完全一致,同步误差由槽道的加工精度保证,只要槽道的轮廓度控制在0.02mm以内,四个滑块的动作同步差可以控制在0.05mm级别,完全能满足中低速自动化工位的同步动作需求。

  安装边界上,这套机构的轴向尺寸非常紧凑,凸轮厚度只需要满足槽道深度要求即可,槽道深度设置为随动销直径的1.5倍,保证随动销在槽道内不会出现轴向窜动,整个机构的轴向总厚度不超过凸轮厚度加上滑块厚度与基座盖板厚度的总和,径向安装边界以凸轮最大外圆为基准,预留出滑块完全伸出后的端部余量即可,不需要额外预留弹簧安装的空间,非常适合在安装空间局促的小型自动化设备上布置。

  实际使用场景中,这类机构常被用作小型零件的同步夹持工位,四个滑块端部加装夹爪后可以对圆形、方形零件实现对中夹持,夹持力由凸轮轴的输入扭矩直接控制,不需要额外调整弹簧预紧力;也可以用作多工位同步送料的拨叉驱动,四个滑块同步伸出时可以同时推送四个工位的物料,动作一致性远优于独立驱动的多气缸结构,而且只需要一个动力源驱动凸轮回转,不需要布置复杂的气路或多轴同步控制程序,设备的制造成本和后期维护难度都能大幅降低。

  需要注意的是,这类槽道结构在加工时要保证槽道侧壁的表面粗糙度达到Ra1.6以下,减少随动销与槽壁的磨损,长时间运行后只需要定期更换随动销即可,不需要整体更换凸轮或滑块,维护成本很低。另外在高速运行工况下,可以在随动销位置加装微型滚针轴承,将滑动摩擦替换为滚动摩擦,进一步降低传动阻力和磨损量,适配更高的运行转速。
