NEMA24标准法兰24H290混合式步进电机结构

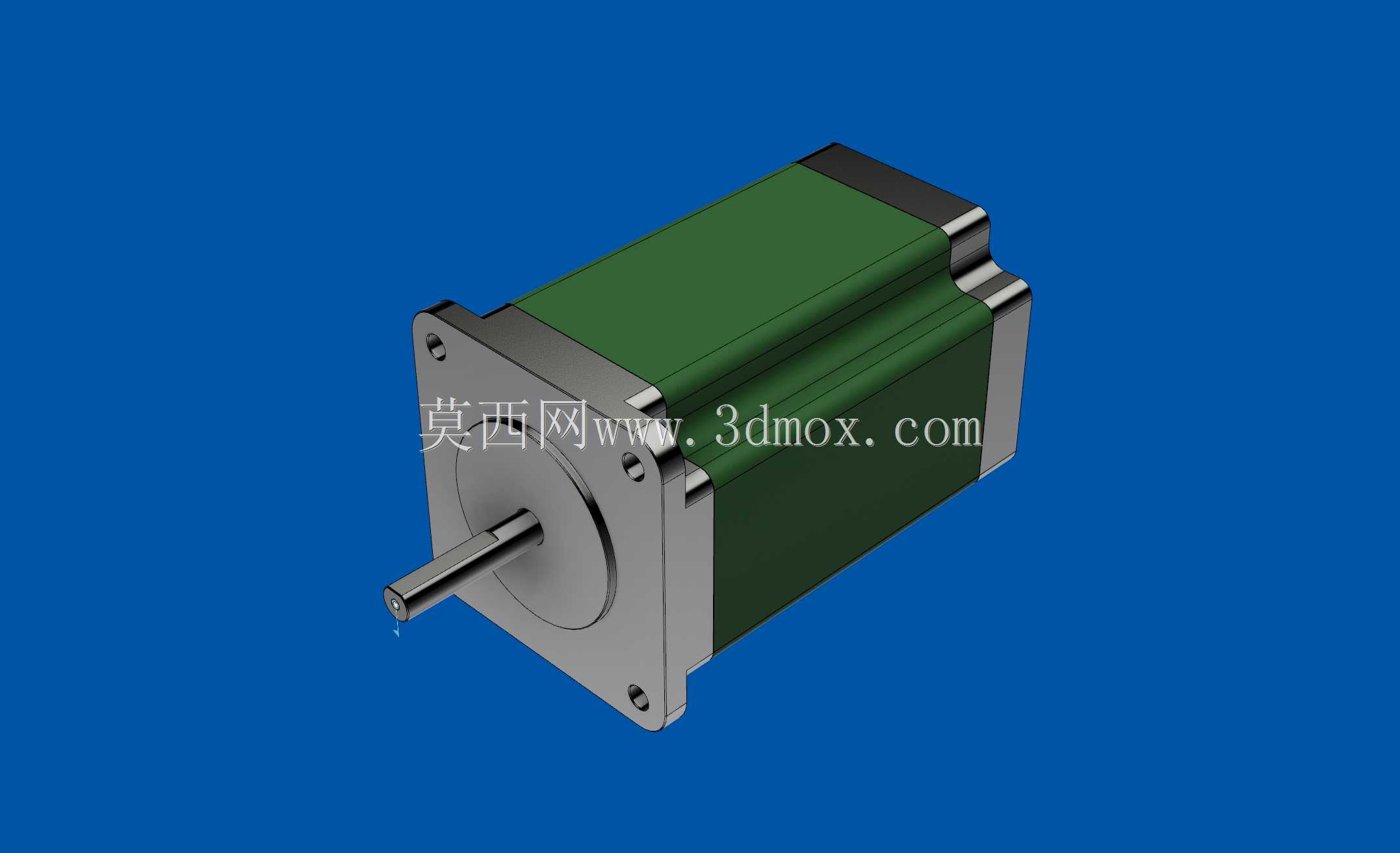

　　做自动化设备结构选型的时候，NEMA24规格的步进电机一直是中小负载工位的常用选项，这款24H290-32-4B步进电机的三维结构，完全还原了量产机型的实际安装边界与外形细节，能直接用于设备装配阶段的干涉检查、布局校核工作。从实际应用场景来看，这类电机常被用在3D打印机的进给轴传动、小型数控雕刻机的XYZ轴驱动、自动化点胶设备的位移平台动力输出、包装生产线的短距离分度送料工位，还有部分小型传送带的驱动单元上，适配需要精准开环位置控制、不需要过高转速的传动场景，相比同尺寸的伺服电机，它的成本更低，驱动电路更简单，不需要复杂的参数调试就能快速部署，在中低速大扭矩的工况下稳定性表现足够可靠。

　　从产品功能特性来看，这款两相混合式步进电机的步距角为常规1.8度，整步状态下每转200个脉冲，配合细分驱动器可以实现更小的步进分辨率，有效降低低速运行时的振动问题。机身采用方形叠片定子结构搭配烧结钕铁硼磁钢转子，输出扭矩的平顺性比反应式步进电机更好，高速段的扭矩衰减控制在合理范围内，能够适配带轮传动、丝杠传动、齿轮传动等多种常见的动力连接方式。输出轴采用标准D型切边设计，搭配紧定螺钉固定的同步轮或者联轴器时，不会出现周向打滑的问题，轴伸端的轴承选用深沟球轴承，能够承受一定的径向负载，满足直连齿轮或者小负载带轮的使用需求。

　　在设计思路上，这款电机的三维结构完全遵循NEMA24法兰的安装标准，法兰端的四个安装孔位间距、止口直径、轴伸长度与直径都严格对应行业通用尺寸，做设备设计的时候不需要额外修改安装接口，能直接替换同规格的其他品牌同尺寸电机，减少选型适配的工作量。机身外壳采用拉伸铝型材工艺，表面做阳极氧化处理，既能够保证结构强度，又能通过外壳快速散出绕组工作产生的热量，避免长时间运行出现过热退磁的问题。尾部的出线端做了防护结构，绕组引线从端盖中心位置引出，方便设备布线时走拖链或者穿线管，不会和周边的结构件产生摩擦干涉。

　　从外形尺寸与安装边界来看，这款电机的法兰安装面为60mm见方的标准尺寸，四个安装孔采用M5螺纹规格，孔位中心距为47.1mm，止口直径为38.1mm，和行业通用的NEMA24安装规范完全一致。机身长度为76mm，属于同法兰规格下的中长机身型号，相比短机身版本能输出更大的保持扭矩，适配需要更大驱动力的工位。输出轴直径为8mm，轴伸长度为24mm，D型切边的平面距离轴中心6.5mm，搭配标准的8mm孔径联轴器或者同步轮不需要额外加工。电机整体的最大外轮廓不超过60mm60mm82mm，在做设备布局的时候，只需要预留出法兰安装面的固定空间，以及尾部出线的弯折半径，还有输出端连接传动件的活动空间，就能完全避免装配干涉问题。另外端盖上的安装孔为通孔设计，既可以从电机前端向设备安装板锁螺丝，也可以从安装板背面反向锁付，适配不同的设备安装空间限制，在结构紧凑的小型设备里部署灵活性更高。

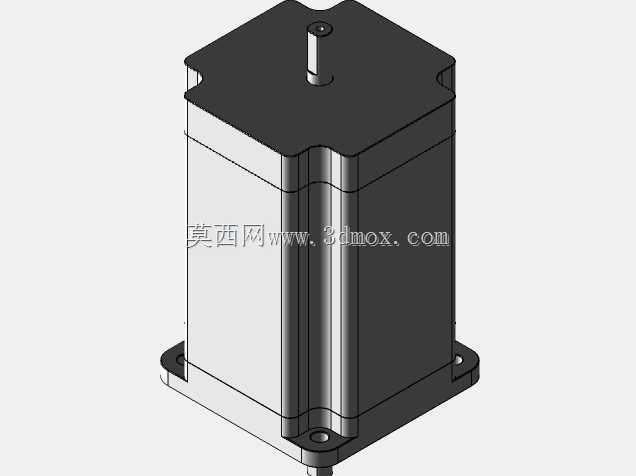

　　实际建模过程中，这款模型还原了定子叠片的层压结构细节、转子磁钢的分段布局、前后端盖的轴承位台阶、引线出口的护套结构，甚至端盖上的固定螺丝沉头深度都和实物一致，导入装配体之后可以直接做静态干涉检查，也能用来做设备的运动仿真动画，验证传动过程中电机和周边钣金罩、走线槽、传动部件的安全距离，不需要再花时间测绘实物调整尺寸，能大幅缩短结构设计阶段的建模周期。对于做非标自动化设计的工程师来说，这类准确的标准件三维模型，能避免很多因为安装尺寸估算错误导致的装配返工问题，尤其是在做整机布局的时候，电机的长度、出线方向、轴伸尺寸如果出现偏差，很可能导致后续加工的安装板、护罩等零件全部报废，精准的三维模型能从设计源头规避这类低级错误。
