NEMA17规格42型步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，NEMA17规格步进电机是应用占比极高的执行元件，这类电机的安装法兰尺寸固定为42mm见方，适配绝大多数轻载运动场景的安装需求，不需要额外设计转接结构就能直接和标准铝型材、线性滑台、同步轮传动组完成装配。从结构设计的角度看，这款电机的主体采用方形机壳设计，机壳采用冷轧钢板冲压成型后做发黑处理，既可以保证定子铁芯的装配同轴度，又能在紧凑的体积内提供足够的结构强度，避免电机在频繁正反转的启停冲击下出现机壳形变，影响输出轴的径向跳动精度。前端盖采用压铸铝合金材质，表面做平整加工，上面预留的两个安装孔位完全符合NEMA17标准的安装孔距，

　　安装孔采用通孔设计，装配时可以从前端直接穿入M3螺丝固定到设备安装面上，不需要在电机尾部预留拧螺丝的操作空间，对紧凑安装场景的适配性更好。输出轴采用单出轴设计，轴径为标准5mm尺寸，轴端做了平面铣边处理，装配同步轮、联轴器的时候可以通过顶丝直接抵在铣平面上，避免传动过程中出现轴和传动件的相对滑动，轴的伸出长度经过严格核算，既可以满足常规联轴器、同步轮的装配深度要求，又不会因为轴伸过长导致悬臂负载过大，加剧前端轴承的磨损。电机内部的定子和转子配合间隙控制在合理范围内，既可以保证足够的输出扭矩，又能避免定转子扫膛的问题，前端轴承采用深沟球轴承，可以同时承受径向和少量轴向负载，满足皮带传动、丝杠直连等不同传动方式的受力需求。

　　在做设备结构设计的时候，这类电机的安装边界需要重点核算：电机本体的总长度根据扭矩等级不同会有差异，但法兰安装面的定位尺寸完全统一，设计安装座的时候只需要保证安装面的平面度在0.1mm以内，安装孔的位置度公差控制在0.05mm范围内，就可以保证电机装配后输出轴和传动部件的同轴度，避免因为安装偏斜导致的轴承异响、传动卡顿问题。另外电机尾部预留的出线空间也需要在结构设计时留出足够余量，避免电机装配后线缆被机壳或者其他结构件挤压，导致绝缘层破损出现短路故障。这类步进电机的实际用途覆盖了绝大多数轻载工业和民用自动化场景，除了常见的3D打印机、小型雕刻机，还可以用在小型传送带的驱动、自动点胶机的运动轴驱动、智能门禁的开关执行机构、

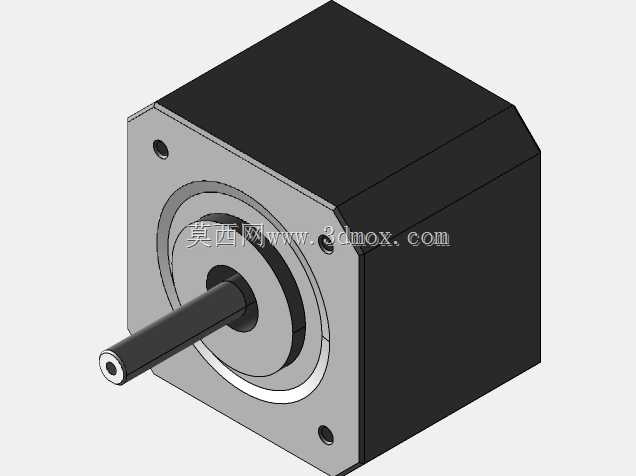

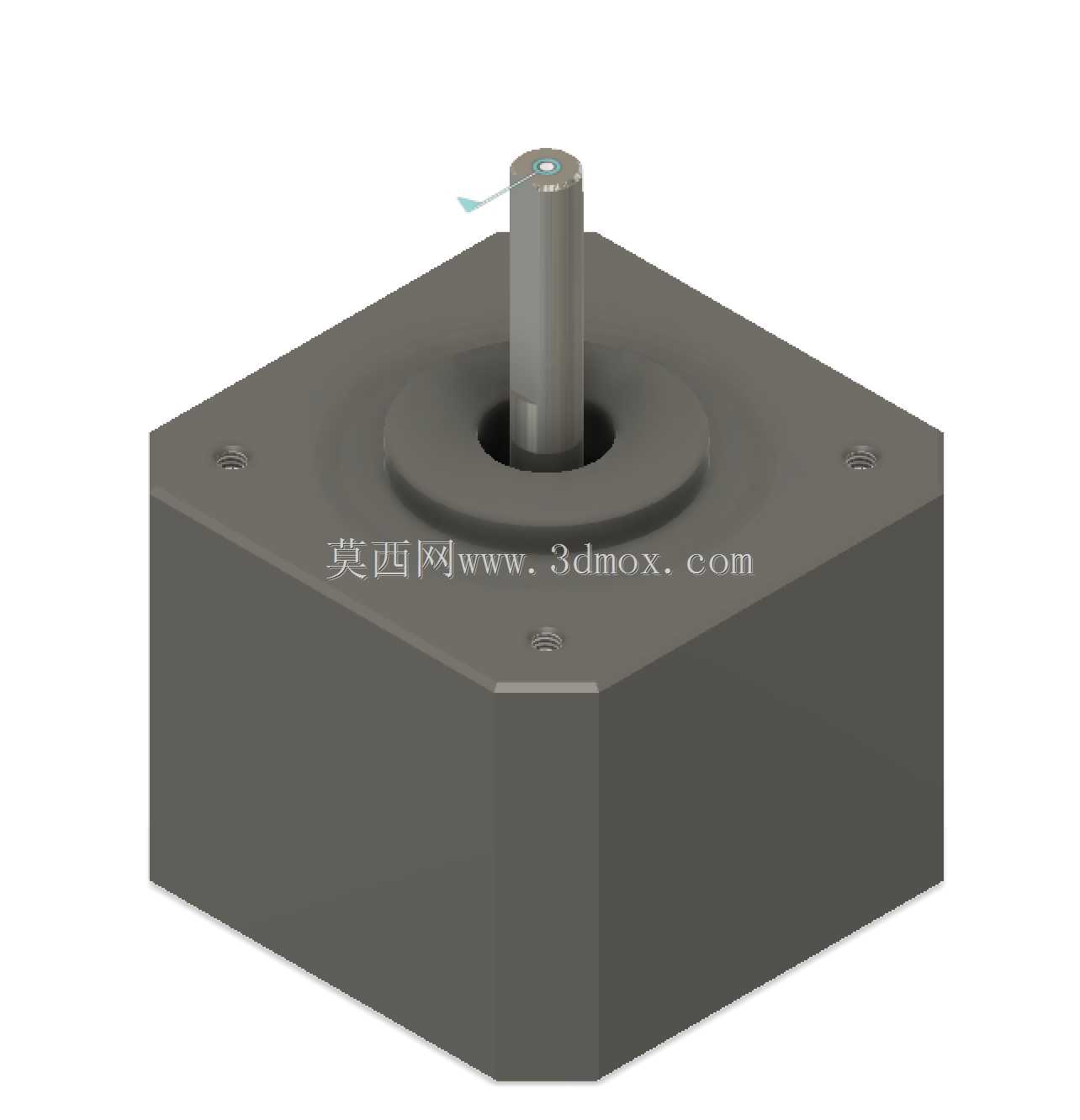

　　小型机械臂的关节驱动等场景，因为其步进驱动的特性，可以在开环控制下实现精准的位置定位，不需要额外加装编码器就可以满足大部分低速运动场景的精度需求，控制成本更低，调试难度也更小。在建模过程中，这款模型严格按照实物的装配尺寸做了还原，前端盖的安装孔位置、输出轴的轴径和轴伸长度、机壳的外形尺寸都和实际量产产品保持一致，结构工程师在做设备选型和结构干涉检查的时候，可以直接调用这个模型装配到整体设备装配体中，不需要反复核对二维样本的尺寸参数，就能提前排查安装空间不足、传动部件干涉等常见设计问题。比如在设计线性滑台的时候，把这个电机模型装配到滑台端部，可以直接核对电机和滑台端板的贴合度，检查同步轮和同步带的啮合位置是否合理，电机尾部是否会和设备外罩出现干涉，提前在设计阶段规避这些装配问题，减少后续打样迭代的次数。另外模型也还原了电机的外观细节，包括机壳的倒角、前端盖的安装沉台、输出轴的中心孔这些细节特征，在做设备整体渲染展示的时候，也能保证外观的真实感，不会因为模型过于简化影响整体方案的展示效果。对于做非标自动化设计的工程师来说，这类标准件的精准三维模型可以大幅提升设计效率，不需要自己从零开始测绘建模，只需要根据选型的扭矩等级确认电机本体长度，就可以直接调用模型完成整体结构设计，把更多精力放在核心传动结构的优化上，而不是耗费时间在标准件的重复建模工作上。
