莫尔德单面适配连接组件三维结构设计

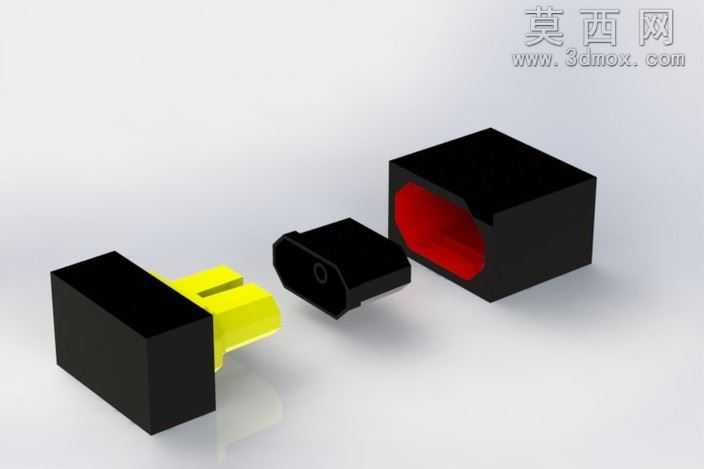

本作品为单面适配类连接组件的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模过程中优先采用自底向上的装配设计思路，将整套组件拆分为三个独立零件分别构建后完成装配约束，确保各零件间的配合公差符合实际插接使用需求。首先构建的是组件的基座主体部分，该零件为规则立方体结构，建模时以拉伸凸台命令为基础，先绘制端面矩形轮廓完成主体实体生成，再对插接配合的内孔区域采用拉伸切除命令完成空腔构建，空腔内壁设置有微小的定位凸台结构，用于与中间适配接头的外轮廓形成卡接限位，避免插接后出现松脱移位的问题。其次构建的是黄色插接端子零件，该零件采用异形拉伸结构，前端为扁平状插接头，表面开设一道通槽用于适配对接端的弹片结构，后端为定位卡块，与基座的安装槽形成过盈配合，建模时对插接头的边缘做了0.2mm的圆角过渡处理，既避免实际生产中的锐边毛刺问题，也能提升插接过程的顺滑度。第三个零件为中间适配转接件，整体为黑色类帽状结构，一端为外凸的插接柱可插入基座的红色内孔中，另一端为内凹的空腔可对接外部接头，建模时对插接柱的外圆面做了拔模斜度处理，拔模角度设置为1.5度，方便装配时的导入对位。材质与渲染环节，针对不同零件的使用场景分配对应材质：基座与转接件采用黑色哑光硬质塑料材质，调整材质的粗糙度参数为0.6，反射率设置为0.1，还原工程塑料的磨砂质感；插接端子采用亮黄色工程塑料材质，粗糙度设置为0.3，适当提升高光强度，突出端子的识别性；基座内孔部分单独分配红色半哑光材质，用于标识插接对位区域，降低用户使用时的对位难度。渲染阶段采用三点布光方案，主光源从左上方45度角投射，开启软阴影效果提升模型立体感，辅光源从右侧补光消除暗部死黑区域，顶部添加轮廓光勾勒零件边缘，地面采用浅灰色哑光反射平面，反射强度设置为0.2，呈现出简洁干净的工业产品展示效果。结构设计上整套组件为单面插接结构，仅能从单一方向完成对接操作，可有效避免反插误操作的问题，各零件的配合间隙控制在0.05mm以内，既保证插接的顺畅度，也能确保连接后的结构稳定性，整体模型所有特征均保留完整参数，可根据实际使用需求调整尺寸规格，适配不同的连接场景。
