工业用双轴承支撑装配组件结构设计

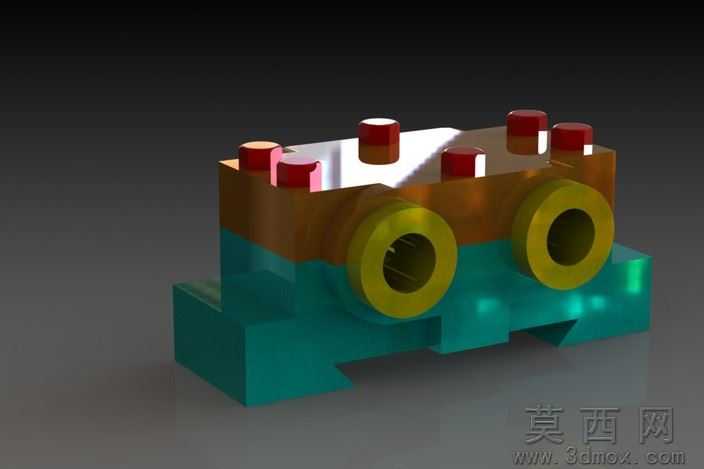

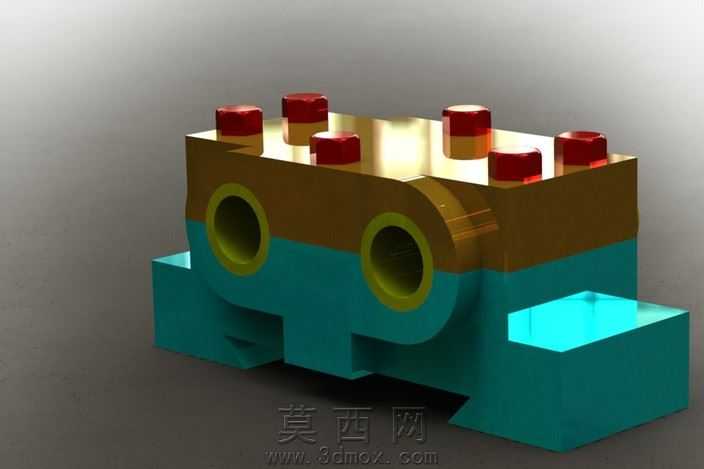

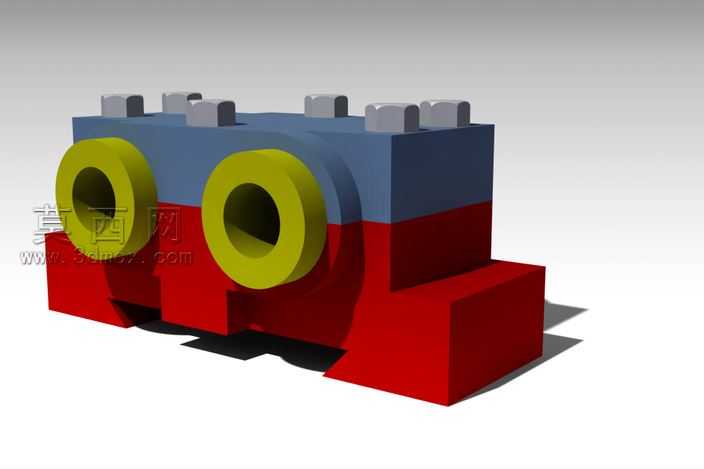

本作品为工业传动场景使用的双轴承支撑装配组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配的公差配合规范，对组件各部分的装配关系进行了完整还原。模型构建阶段首先完成底座基体的特征搭建，通过拉伸、切除等基础建模命令生成带安装定位结构的一体式底座，底座预留的安装凸台与定位槽完全匹配上部轴承座的装配定位需求，确保装配后整体结构的位置精度。上部的双轴承座采用一体化铸造结构设计，两个平行布置的轴承安装孔位同轴度、平行度公差均按照通用机械传动的设计标准设定，孔位内部预留了轴承外圈的安装配合面、密封件安装槽以及轴向定位台阶，能够完整适配标准滚动轴承的安装需求。轴承座顶部设计有均匀布置的螺栓安装凸台，用于装配上端盖实现轴承的轴向压紧与密封防护，凸台位置经过受力校核，确保螺栓锁紧时受力均匀，不会造成轴承座孔位的形变。渲染阶段采用分色材质区分组件的不同功能部位，底座部分采用哑光红色铸铁材质模拟铸造件的表面质感，上部轴承座主体采用哑光蓝色金属漆材质区分结构分区，前端的轴承安装衬套采用亮黄色金属材质突出轴承安装位的功能区域，整体渲染光影柔和，清晰展现各部分的结构轮廓与装配层次。设计过程中充分考虑组件的实际使用需求，整体结构采用对称式布局，两个轴承位的中心距经过优化，能够适配双轴平行传动的安装场景，底座的支撑脚做了加宽处理，降低组件工作时的重心，提升运行稳定性，各转角位置均设置了工艺倒角与铸造圆角，既符合实际加工的工艺要求，也避免应力集中提升结构强度。模型完整还原了组件的装配逻辑，各零件之间的配合间隙、安装顺序都与实际生产装配流程一致，可用于机械传动结构的方案展示、装配教学以及相关设备的配套结构设计参考，能够直观展现双轴承支撑组件的结构组成与功能布局。
