Nema17机架10:1行星齿轮箱结构设计

　　这款适配Nema17机架规格的10:1减速比行星齿轮箱，在小型自动化传动场景中有着极高的适配性，日常做桌面级自动化设备改造、小型数控轴传动、3D打印挤出端升级、小型机械臂关节传动时，这类减速单元是兼顾安装空间与输出扭矩的常用选择。不同于大规格工业行星减速箱，这款产品的设计完全围绕小尺寸安装边界做优化，输入端直接匹配42系列步进电机的安装法兰孔位，不需要额外做转接板加工，输出端采用标准轴伸结构，轴端预留的中心孔可用于安装锁紧顶丝，适配同步轮、联轴器、小型夹头等多种外接执行件。

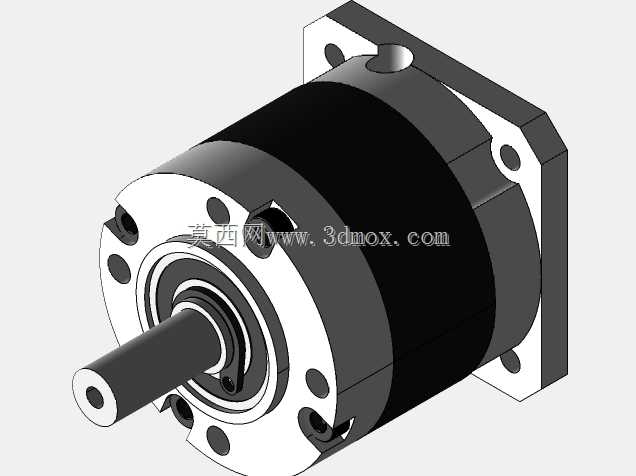

　　从结构设计逻辑来看，这款模型仅呈现了齿轮箱的外部壳体、输入输出轴与端盖结构，未包含内部行星轮、太阳轮、内齿圈的详细构件，这种建模方式更适合用于设备整体装配时的干涉检查、安装空间预留，不需要在总装文件中带入过多内部齿轮细节，能有效降低整机装配体的文件体量，提升大装配场景下的软件运行流畅度。壳体采用方形法兰安装结构，四个角的安装沉孔位置完全匹配Nema17标准安装尺寸，安装时可以直接和同规格的步进电机端面贴合，止口定位尺寸也做了对应适配，能保证输入轴和电机轴的同轴度，避免装配偏心带来的运转振动、轴承磨损加快问题。

　　实际选型应用中，这类10:1减速比的行星结构，能将输入端步进电机的输出扭矩放大近10倍，同时将输出端的转速降低至输入的十分之一，刚好匹配小型负载需要低转速大扭矩的传动需求，比如小型传送带的驱动端、桌面点胶机的Z轴升降、小型回转工作台的分度传动，都能通过搭配这款减速箱，解决小规格电机扭矩不足的问题，同时不需要放大电机的安装尺寸，让整体设备结构更紧凑。设计时壳体的外形做了切边处理，相邻安装面之间的直角做了微小的倒角工艺，既避免装配时锐边划伤操作人员，也能减少壳体加工时的应力集中问题，输出端的轴承位采用台阶孔定位，能保证轴承安装后的同轴度，输入侧的端盖和壳体之间采用止口配合，装配时不需要反复调整对齐，就能保证各部件的位置精度。

　　安装边界方面，这款齿轮箱的法兰外形尺寸和42步进电机完全一致，整机长度方向的尺寸控制在紧凑范围内，不会因为加装减速箱导致轴向尺寸过长，在空间受限的小型设备内部也能顺利布置。输出轴的轴径、键槽尺寸都适配小型传动件的常用规格，不需要额外做轴的二次加工就能直接配套市面上的标准传动配件。壳体表面的黑色区域做了氧化处理的结构示意，实际生产中可以通过硬质阳极氧化提升壳体的耐磨与散热性能，金属原色的端盖部分采用铝合金加工，兼顾结构强度与轻量化需求，在移动类小型设备上使用时不会带来过多的额外负载。

　　做三维装配设计时，这款外部结构模型可以直接导入设备总装文件，用来校核安装位置是否和周边结构件产生干涉，检查电机加减速箱后的整体长度是否在设备设计的空间范围内，确认输出轴和后续传动部件的对接位置是否准确。对于做设备改造的从业者来说，这类标准规格的减速箱模型能大幅缩短设计阶段的测绘时间，不需要手动测量每个安装尺寸，直接调用模型就能完成整体布局设计，避免因为尺寸测绘误差导致后续加工的安装件无法适配。不同于包含内部齿轮细节的完整模型，这种仅保留外部装配特征的模型，在做方案设计阶段的实用性更强，既能满足装配校核的需求，也不会因为内部复杂的齿轮结构导致软件操作卡顿，适合在方案迭代阶段快速调整布局。
