FPV穿越机55A四合一电调结构设计

　　做FPV机架适配设计快八年，经手的四合一电调模型少说也有四十多款，这次拿到的55A规格四合一电调三维数模，是专门针对五寸花飞、远航类穿越机做安装适配的核心动力控制部件，建模时优先考虑的就是装机时的干涉规避问题。这类四合一电调的核心作用，是接收飞控输出的油门、转向等控制信号，将动力电池输入的直流高压电转换为三相交流电，直接驱动四台无刷电机运转，相比分体式单电调，四合一集成设计能大幅减少机架内部的布线数量，降低线材重量带来的飞行负载，同时减少接线故障点，提升整机动力系统的可靠性。

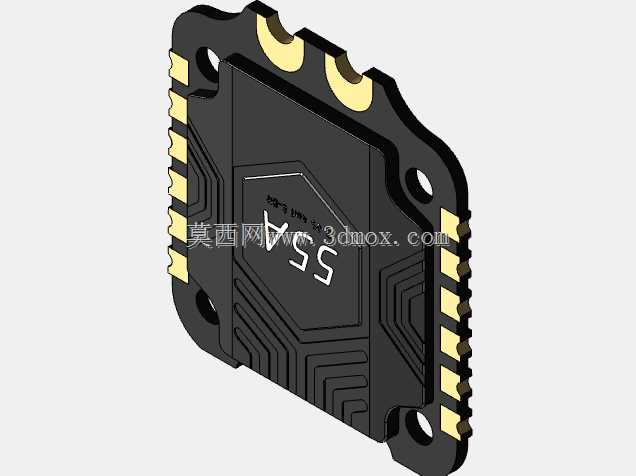

　　建模过程中首先敲定的是安装孔位的基准尺寸，四个安装柱的中心距严格匹配30.5mm的行业通用标准，这是目前五寸穿越机机架的主流安装孔距，能直接适配市面上绝大多数主流碳纤维机架的安装位，不需要额外做转接板设计。安装柱本身做了凸台加高设计，高度预留了足够的间隙，一方面是避免电调底部的焊盘、元器件直接接触碳纤维机架造成短路，另一方面也能给电调背面的发热元器件留出一定的散热空间，飞行时的气流能从电调与机架之间的间隙流过，带走部分工作热量。

　　外形轮廓做了切角处理，四个边角都做了圆弧过渡，没有尖锐的直角突出，一方面是避免装机时尖锐边角划伤线材或者机架的碳纤维板，另一方面也能减少飞行时的风阻，对于追求轻量化、低风阻的FPV机型来说，每一处轮廓的优化都能带来实际的飞行体验提升。电调正面的散热区域做了凹凸的纹理设计，不是单纯的装饰造型，这些凸起的棱条能增加散热面的表面积，同时引导飞行时的迎面气流顺着纹理流过发热区域，提升持续大油门输出时的散热效率，避免长时间满负荷工作时电调过热触发保护。

　　焊盘区域的布局是建模时反复调整的部分，四个电机的三相焊盘分别布置在电调的四个侧边，对应四个机臂的出线方向，装机时每个机臂的电机线可以直接焊接到对应侧的焊盘上，不需要跨线走线，能大幅缩短电机线的长度，减少线材的重量，同时降低长导线带来的信号干扰问题。电源输入焊盘和信号焊盘布置在电调靠近飞控的一侧，方便用短排线直接连接飞控的信号接口，电源线也能以最短路径连接到分电板或者电池插头，减少线路压降。

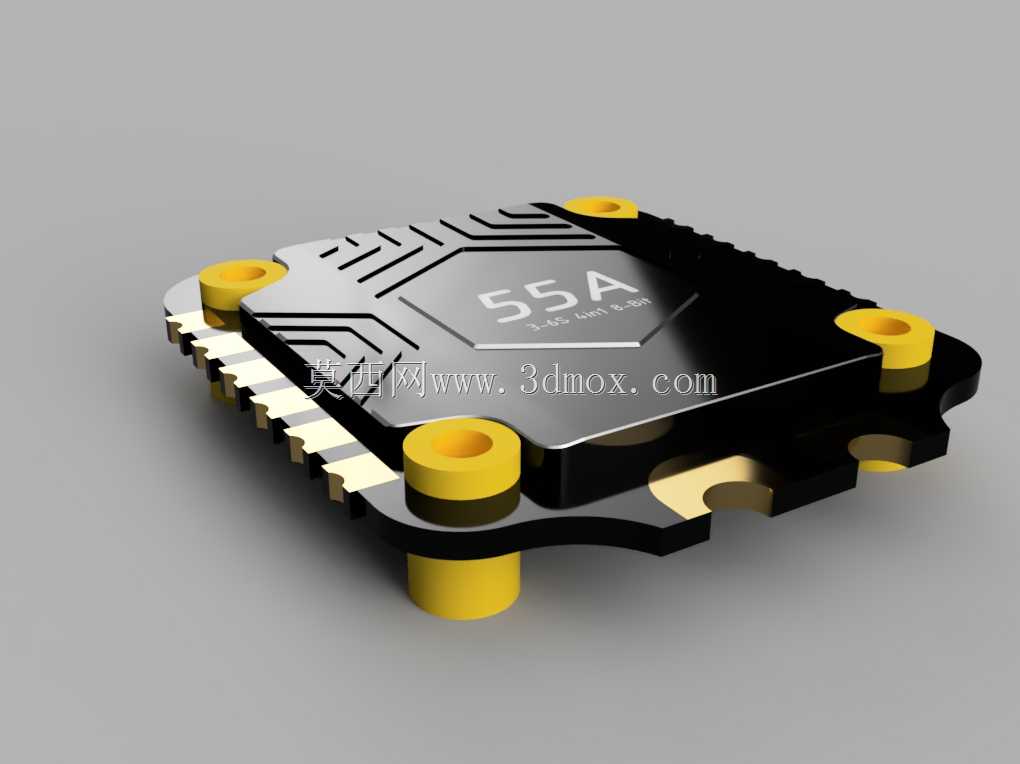

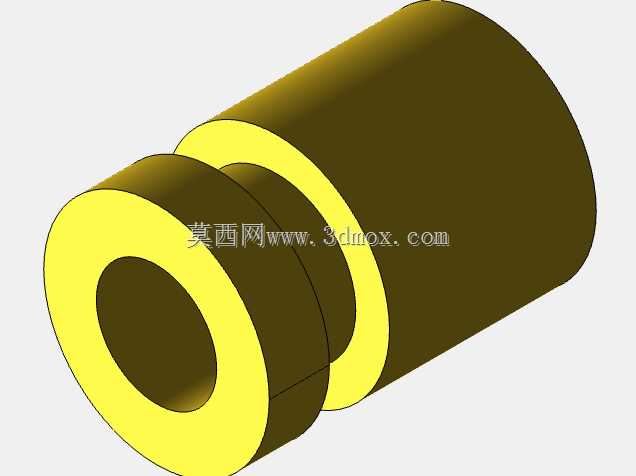

　　建模时特意预留了元器件的安全间隙，电调表面的电容、功率管等元器件的高度都做了准确的还原，安装时不会和上方叠装的飞控、图传等部件产生干涉，叠装高度控制在合理范围内，不会因为叠装层数过多导致整机重心过高。四个安装孔位都做了沉台设计，安装时使用的减震橡胶柱可以完全嵌入沉台内，不会突出电调表面，避免和上层部件产生碰撞，同时减震柱的嵌入设计也能提升安装的牢固度，飞行时的剧烈震动不会导致安装柱松脱。

　　从实际应用场景来看，这款55A规格的四合一电调适配2207、2306等主流规格的无刷电机，支持4-6S锂电池供电，能满足花飞、竞速、远航等多种FPV飞行场景的动力需求，建模时的尺寸精度控制在0.1mm以内，完全可以直接用于机架的装配干涉检查、装机布线模拟，不需要再做额外的尺寸修正。对于结构设计从业者来说，这个数模可以直接导入整机装配体中，验证电调与机架、飞控、图传、电容等周边部件的安装间隙，提前排查装机时可能出现的干涉问题，减少实际装机时的反复调整工作量；对于设备选型的从业者来说，可以通过数模直观了解电调的接口布局、安装尺寸，快速判断是否适配自己设计的机架结构，提升选型效率。

　　在细节处理上，电调边缘的信号焊盘、电源焊盘的位置都做了准确的还原，焊盘的尺寸、间距都符合实际焊接的操作空间要求，不会出现焊盘间距过小导致焊接时连锡的问题。安装柱的内孔尺寸匹配常用的M3安装螺丝，同时兼容标准的FPV减震橡胶柱，不需要额外定制紧固件。电调整体的厚度控制在合理范围内，不会因为过厚导致整机的堆叠高度过高，影响飞行时的机动性。
