可自定义齿数参数的垂直轴锥齿轮

　　在各类需要实现垂直相交轴动力传递的机械设备中，锥齿轮是核心传动部件之一，广泛应用于机床主轴传动箱、农业机械动力换向机构、小型减速机输入输出端、轻工设备传动系统等场景，承担着改变动力传递方向、匹配不同轴系转速扭矩的核心作用。这类参数化锥齿轮的设计，核心是解决传统固定参数锥齿轮适配性差的问题，以往针对不同齿数、模数需求的传动场景，设计人员需要重复执行齿形绘制、渐开线拟合、锥度切削模拟等重复建模工作，不仅耗费大量建模时间，还容易在参数调整过程中出现齿形啮合间隙偏差、齿顶锥角匹配错误等问题，直接影响后续零件加工后的传动平稳性。这款参数化锥齿轮的设计逻辑，是将直齿锥齿轮的核心几何参数做变量化关联，建模过程中预先将大齿轮齿数、小齿轮齿数、

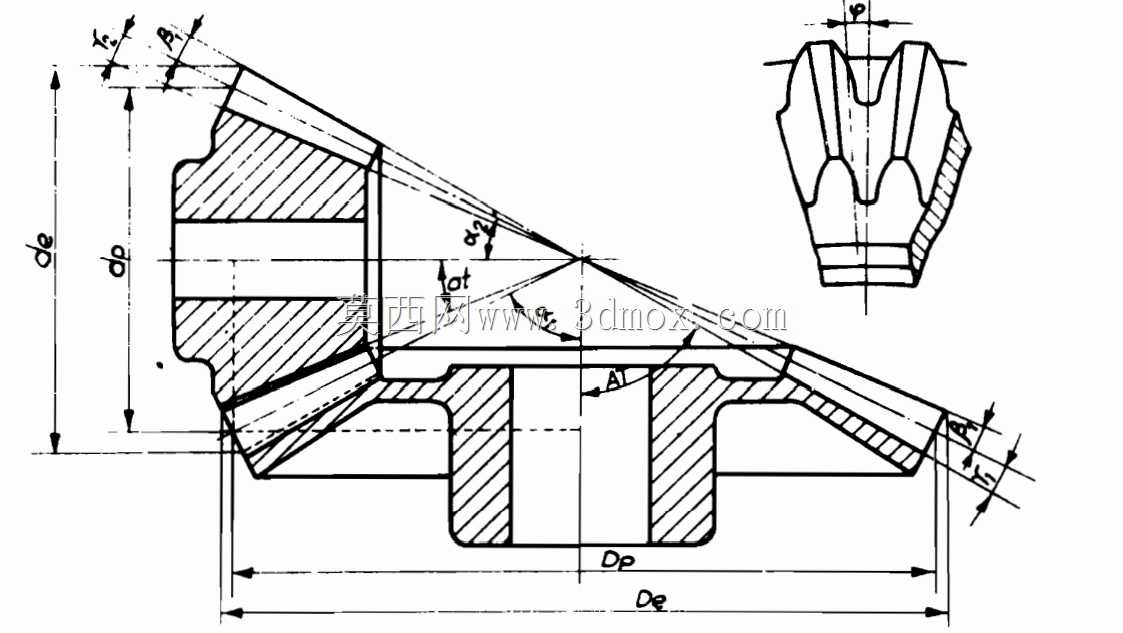

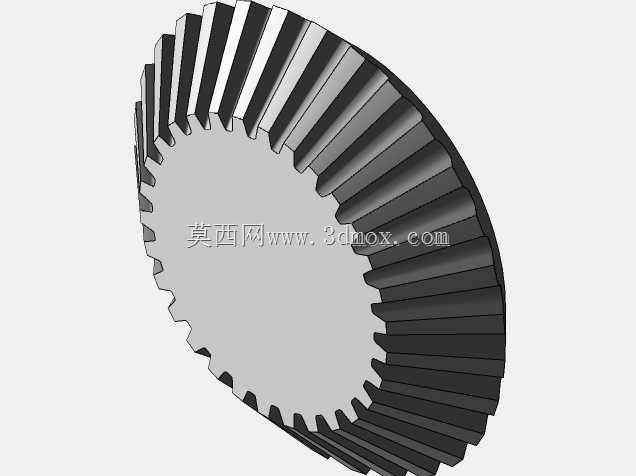

　　法向模数这三个核心设计参数设置为可直接修改的驱动变量，其余齿顶高、齿根高、分锥角、齿宽等关联几何参数均通过齿轮啮合几何公式做参数绑定，修改核心驱动参数后，整个锥齿轮的三维实体可以自动完成几何重构，无需设计人员逐一调整每个特征的尺寸数值。从实际应用的适配边界来看，该参数化模型覆盖了30齿以下及30齿以上的常用直齿锥齿轮参数区间，能够满足多数中小功率传动场景的锥齿轮设计需求，建模过程中严格遵循直齿锥齿轮的啮合几何原理，保证分锥顶点始终与两垂直轴的交点重合，避免出现安装后齿面接触偏载、局部磨损过快的问题。从结构外形来看，该锥齿轮采用直齿齿形设计，齿向沿圆锥母线方向分布，轮毂部分预留了与传动轴配合的安装内孔边界，

　　设计人员可根据实际选用的轴径尺寸、键槽规格，在参数化模型基础上快速调整安装接口尺寸，无需重新构建齿形部分的几何特征。在实际设备选型与设计过程中，使用这类参数化模型可以快速完成不同传动比下的锥齿轮副匹配验证，在方案设计阶段就能快速完成传动系统的空间布局校核，检查锥齿轮与周边箱体、轴承座、其他传动件的安装间隙是否满足装配要求，避免后续详细设计阶段出现空间干涉问题。需要注意的是，在调整参数生成对应规格的锥齿轮后，需要校核齿面重合度是否满足传动平稳性要求，针对重载传动场景还需要额外对齿根弯曲强度、齿面接触强度做仿真校验，参数化模型仅完成几何形态的快速生成，具体的材料选型、热处理工艺、精度等级选择仍需要结合实际设备的负载工况、转速要求、

　　预期使用寿命做针对性调整。这类参数化锥齿轮的建模思路，本质是将通用机械零件的设计经验固化到参数化模型中，把重复的几何计算、特征建模工作交给参数关联逻辑自动完成，让结构设计人员能够把更多精力放在传动系统的匹配优化、安装布局合理性校验上，而非耗费在重复的基础建模操作中。在垂直轴传动的布局中，锥齿轮的安装精度直接影响传动噪音与使用寿命，参数化模型在构建时就预留了安装基准面的特征，方便设计人员在装配环境中快速对齐两轴的交点位置，保证装配后两齿轮的分锥面能够正确贴合，减少后续装配调试的工作量。针对不同的应用场景，设计人员还可以在该基础模型上快速做结构衍生，比如增加轮毂的轴向长度、添加减重孔结构、调整齿宽系数来适配不同的负载需求，所有衍生调整都不会破坏齿形部分的参数关联逻辑，调整核心齿数模数参数后依然可以正常生成正确的齿形几何。
