适配3D打印的1/2齿比直齿轮组

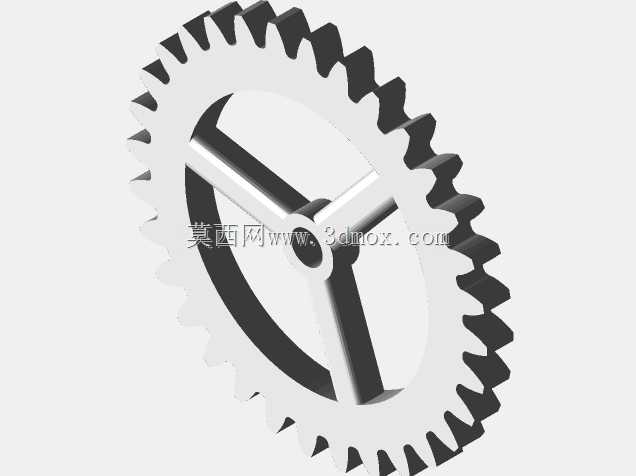

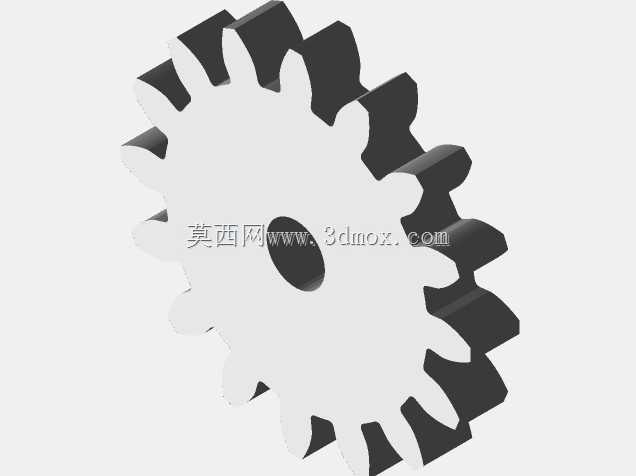

　　这套直齿轮组采用1/2传动比设计，包含齿数64与32的两个啮合直齿轮，同时配套专用安装底座，核心定位是服务于桌面级3D打印场景下的齿轮传动公差验证与小型传动机构搭建。从实际应用场景来看，这类齿轮组既可以作为3D打印爱好者验证打印精度、齿形啮合公差的测试件，也可直接嵌入小型桌面传动装置、教学演示教具、低负载自动化传动模组中使用，适配低转速、低扭矩的传动需求场景，比如小型物料输送机构的动力传递、教学用传动原理演示台的核心传动单元、DIY桌面机械装置的动力换向与减速结构。

　　从设计思路层面，整套结构优先考虑3D打印的工艺适配性，齿形采用标准渐开线齿廓设计，齿顶间隙、齿侧间隙预留了适配FDM打印工艺的公差余量，避免打印过程中因材料膨胀、层纹堆积导致的啮合卡滞问题。两个齿轮的中心孔尺寸统一匹配常用的3mm标准轴径，无需二次扩孔即可直接搭配市面常见的微型轴、联轴器使用，降低后续装配的加工成本。配套的底座结构设置了对应两个齿轮中心距的安装轴位，轴位高度经过测算，保证齿轮啮合时的齿宽方向完全对齐，避免出现偏载、打齿的问题，底座边缘预留了M3螺丝的安装孔位，可以直接固定在亚克力板、铝型材框架或者3D打印的设备机架上，安装边界清晰，不需要额外设计转接结构。

　　功能特性上，这套齿轮组的传动比严格控制为2:1，也就是小齿轮转动两圈大齿轮转动一圈，传动过程中传动比稳定，没有忽快忽慢的波动，适合对传动精度有一定要求但负载不大的场景。齿宽设计兼顾了结构强度与打印效率，不会因为齿宽过大导致打印时间过长，也不会因为齿宽过窄导致啮合时接触面积不足、容易磨损。齿轮的轮毂部分做了加厚处理，中心孔周围的壁厚足够承受日常传动的径向力，不会出现轴孔开裂的问题。底座的轴位设计了限位台阶，齿轮安装后不会沿轴向窜动，不需要额外加装轴套或者卡簧做轴向固定，简化了装配流程。

　　从实际使用的角度出发，打印这套齿轮组时不需要额外添加支撑结构，齿形部分的悬空角度完全在FDM打印的可实现范围内，打印完成后只需要简单去除层纹毛刺即可直接装配使用，不需要做二次打磨或者化学抛光处理。啮合测试时，可以直接将两个齿轮安装在底座上，手动转动小齿轮即可观察啮合状态，如果出现卡滞，可以通过微调打印时的尺寸补偿系数来调整齿侧间隙，这也是这套结构附带底座的核心意义——不需要额外搭建测试台架，打印完成即可直接验证打印参数对齿轮传动精度的影响，帮助使用者快速校准自己3D打印机的尺寸公差参数，为后续打印更复杂的传动结构提供参数参考。

　　在安装边界上，整套结构的整体外轮廓尺寸适配大多数桌面级3D打印机的成型尺寸，底座的安装孔位间距符合通用DIY机械结构的安装标准，可以和常见的铝型材、标准安装板直接适配。齿轮的齿顶圆直径经过匹配计算，安装后不会超出底座的边缘范围，不会和周边安装的其他结构产生干涉，在小型传动机构中布置时不需要预留过多的避让空间。如果需要调整传动方向，也可以直接将这套齿轮组作为中间传动级，搭配其他齿数的齿轮组成多级传动结构，底座的结构也预留了扩展空间，可以在现有轴位旁追加其他齿轮的安装位置，拓展成不同传动比的传动组。

　　对于结构设计从业者来说，这套齿轮组的齿形参数可以直接作为低负载3D打印传动结构的设计参考，齿侧间隙的预留值、中心距的公差范围、轮毂的结构设计都经过实际打印验证，不需要从零开始测算参数，可以直接套用在类似的DIY传动结构、教学演示装置的设计中，减少前期的参数验证周期。在三维建模过程中，齿形的渐开线绘制、齿根圆角的处理、中心孔的公差标注都符合通用机械设计的标准，也可以作为机械专业学生学习齿轮建模、传动结构设计的参考样例，帮助理解直齿轮传动的啮合原理、安装定位要求以及3D打印工艺对结构设计的特殊要求。
