工业起重作业用直柄单钩结构设计

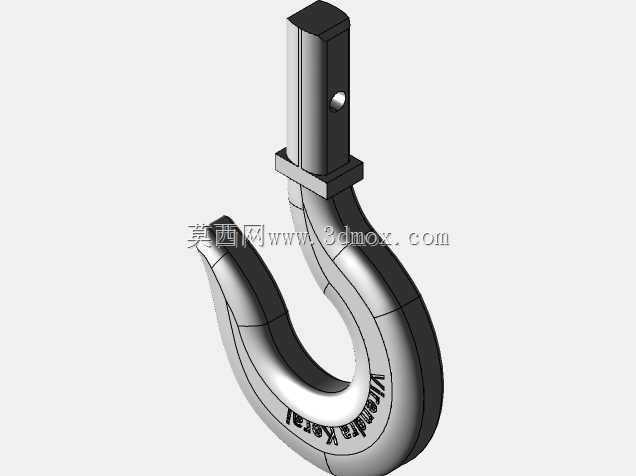

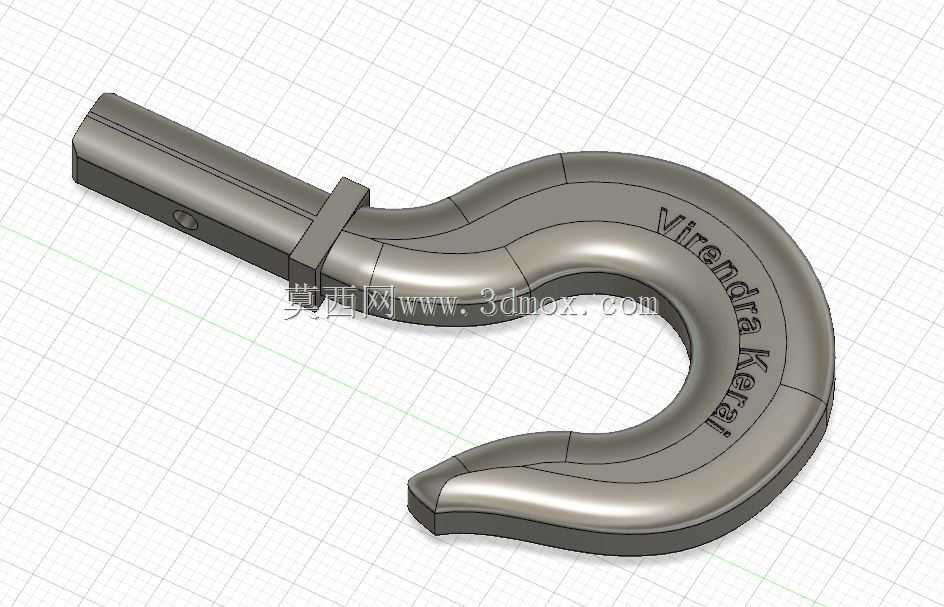

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装、仓储重型货位调度这类常规起重作业场景里，吊钩是整套起重系统里直接和被吊载荷接触的核心受力构件，它的结构合理性直接决定吊装作业的安全冗余，哪怕是钩身曲率的微小偏差、直柄段的配合公差超差，都可能在额定载荷下出现应力集中，埋下脱钩、断裂的安全隐患。这款直柄单钩的设计没有采用花哨的异形结构，完全围绕起重作业的实际受力逻辑展开，钩身的弯曲段采用变曲率平滑过渡，从钩尖位置到和直柄衔接的根部，曲率半径逐步放大，对应不同位置的受力弯矩变化，避免等曲率设计下根部应力集中系数过高的问题，钩尖位置做了加厚的防脱挡边结构，吊装时挂入的吊索、吊环在载荷张紧后不会因为作业过程中的小幅晃动从钩尖滑出，

　　不需要额外加装复杂的防脱锁扣也能满足常规作业的防脱要求，当然如果是高危作业场景，也可以在钩身预留的小孔位置加装弹簧式防脱卡，适配不同安全等级的作业要求。直柄连接段采用等截面圆柱结构，表面加工精度满足和起重葫芦、行车小车吊钩横梁内的推力轴承配合的要求，直柄上的凸台结构是安装定位面，装配时这个凸台会抵在轴承内圈的端面上，既可以传递起升过程中的轴向载荷，也能限制吊钩在横梁内的轴向窜动，避免起升、下降过程中吊钩出现上下窜动导致的载荷晃动，直柄末端的横向通孔是用来安装锁紧螺母的开口销，装配完成后穿入开口销可以防止螺母在吊钩反复旋转、载荷波动的过程中松脱，保证整套吊钩组件和起重主机的连接可靠性。从安装边界来看，

　　直柄段的直径和常用的5吨级单梁起重机吊钩横梁的内孔尺寸适配，不需要额外加工转接套就可以直接替换原有磨损的吊钩，钩身的开口尺寸可以适配直径30mm以内的钢丝绳吊索、额定载荷匹配的卸扣以及焊接吊环，覆盖绝大多数常规车间、货场的吊装索具规格，不会出现钩口太小挂不进索具、或者钩口太大索具容易滑脱的问题。设计过程中特意在钩身侧面做了标识刻印的平面，这个平面不会影响钩身的整体受力，同时可以清晰刻印额定载荷、生产编号这类追溯信息，方便现场作业人员快速核对载荷上限，避免超载吊装。很多新手设计吊钩的时候容易犯的错误是把钩身的截面做成等厚度，实际上这款吊钩的钩身截面从内侧到外侧是逐步加厚的，因为起重作业时钩身的弯曲段内侧受拉、外侧受压，

　　变截面设计可以让应力在整个截面上分布更均匀，在保证额定承载能力的前提下尽可能降低吊钩的自重，减少起重系统的无效载荷，同时也不会因为截面过大导致索具挂入后活动空间不足。另外钩身的所有棱边都做了大圆角过渡处理，一方面是避免吊装过程中锋利的棱边切割钢丝绳吊索的纤维芯，延长吊索的使用寿命，另一方面也能消除棱边位置的应力集中点，避免反复加载卸载过程中棱边位置出现疲劳裂纹。在实际选型替换的时候，只需要核对直柄段的直径、凸台的定位尺寸以及钩身的额定载荷，就可以直接和现有起重设备的吊钩横梁装配，不需要改动主机的任何结构，替换维护的效率很高，日常巡检的时候只需要检查钩身有没有出现裂纹、开口变形量有没有超过阈值、直柄和横梁配合的位置有没有异常磨损，就可以判断吊钩是否可以继续使用，维护门槛很低，适合各类常规起重作业场景长期使用。
