树莓派4B垂直固定安装支架结构设计

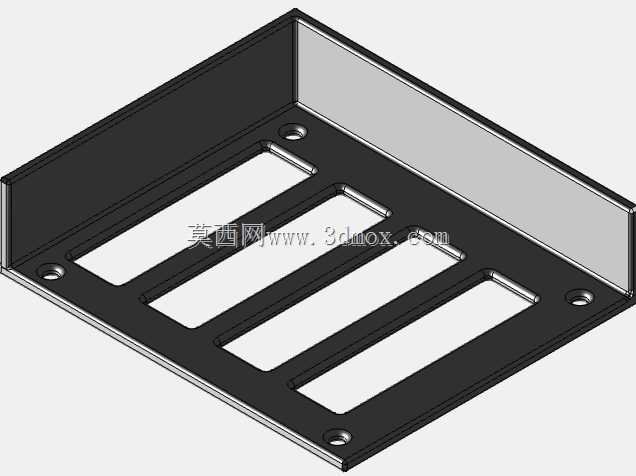

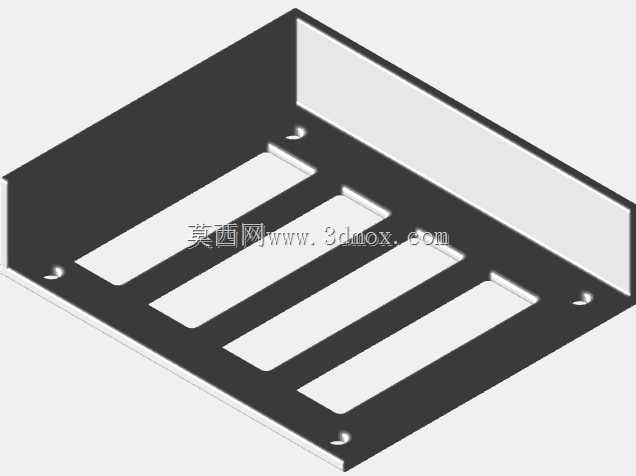

　　在嵌入式设备集成、工业控制终端搭建、小型智能硬件部署的场景中，树莓派这类单板计算机的安装固定一直是结构设计环节需要重点考量的内容，常规的平放安装方式往往会占用较大的机柜或设备内部平面空间，在垂直面板、设备侧壁这类安装场景下适配性不足，同时多接口并排布置时，线缆插拔的操作空间预留、设备长期运行的散热通道设计也容易被忽略，进而影响硬件运行的稳定性与后期维护的便捷性。这款针对树莓派4B设计的垂直安装结构，核心解决的就是单板计算机在垂直安装面的可靠固定问题，整体采用框架式承载结构，主体安装板预留了与树莓派4B板载安装孔位完全匹配的固定点位，通过标准紧固件即可实现单板与安装支架的刚性连接，避免设备运行过程中因振动、外力触碰导致的电路板移位、

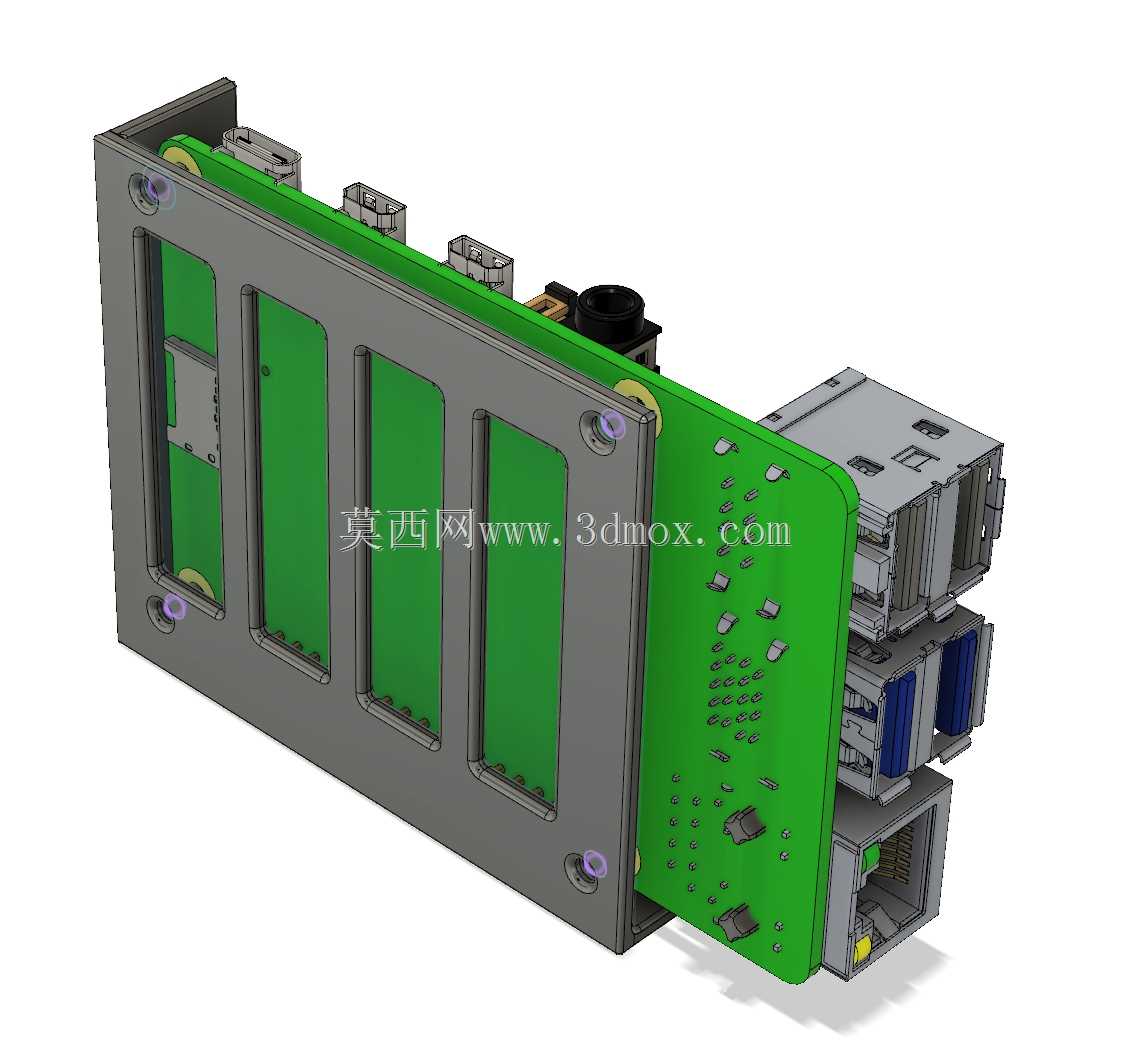

　　接口接触不良等问题。支架的承载面板上开设了多组长条形通风开口，对应树莓派4B板载主控芯片、内存颗粒等核心发热区域的位置，当设备垂直安装后，空气可顺着通风开口形成自然对流通道，无需额外加装散热风扇即可带走核心元件运行产生的热量，既降低了整机运行的噪音，也减少了额外散热部件带来的成本增加与故障点。从安装边界来看，支架整体外轮廓贴合树莓派4B的板卡尺寸延伸，不会额外占用过多的安装面空间，支架与安装面接触的侧边预留了沉头固定孔位，可通过螺丝将整个组件牢固固定在垂直的金属面板、设备侧壁、机柜立梁等平整垂直表面上，固定后板卡与安装面之间保留了足够的间隙，既避免了板卡背面焊点直接接触安装面造成的短路风险，

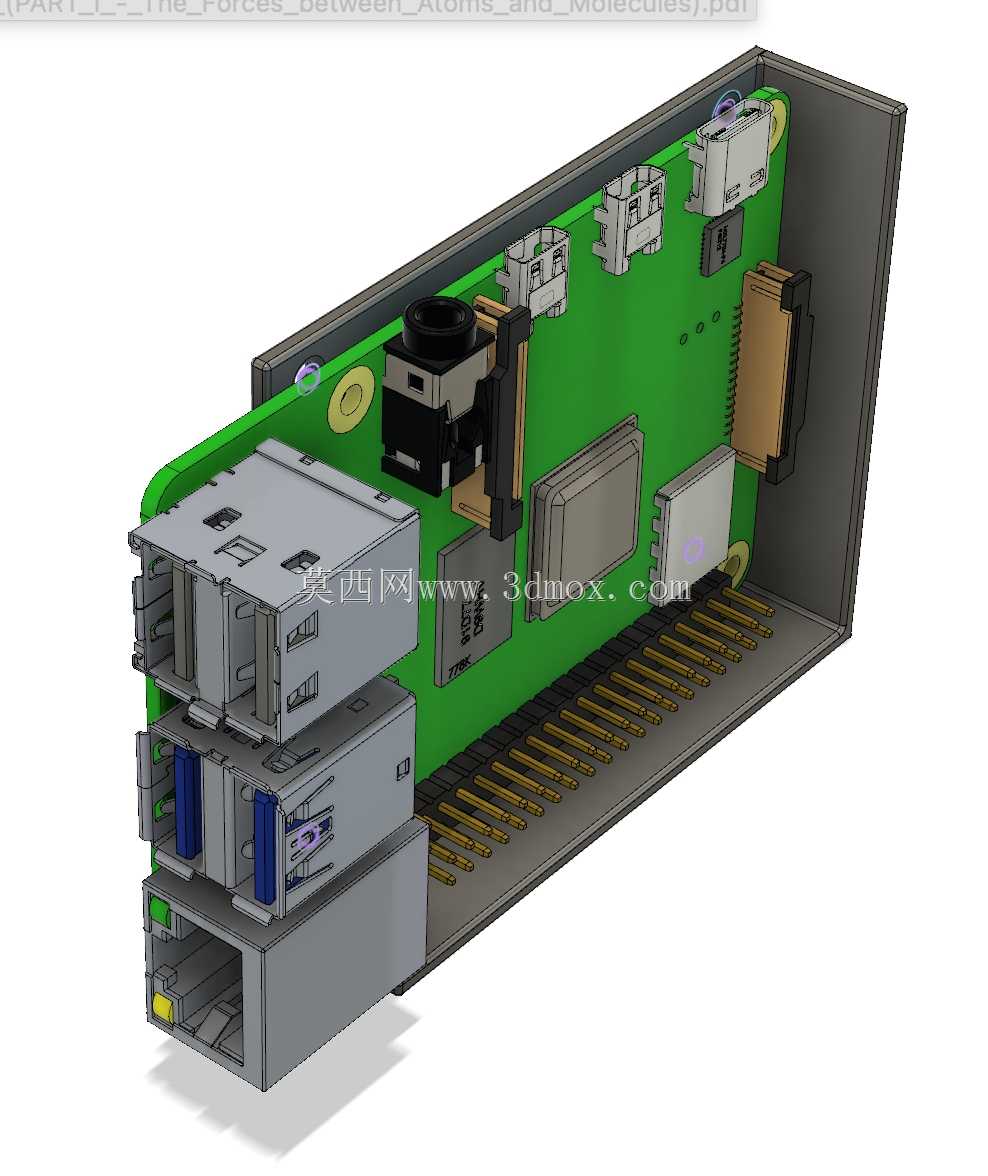

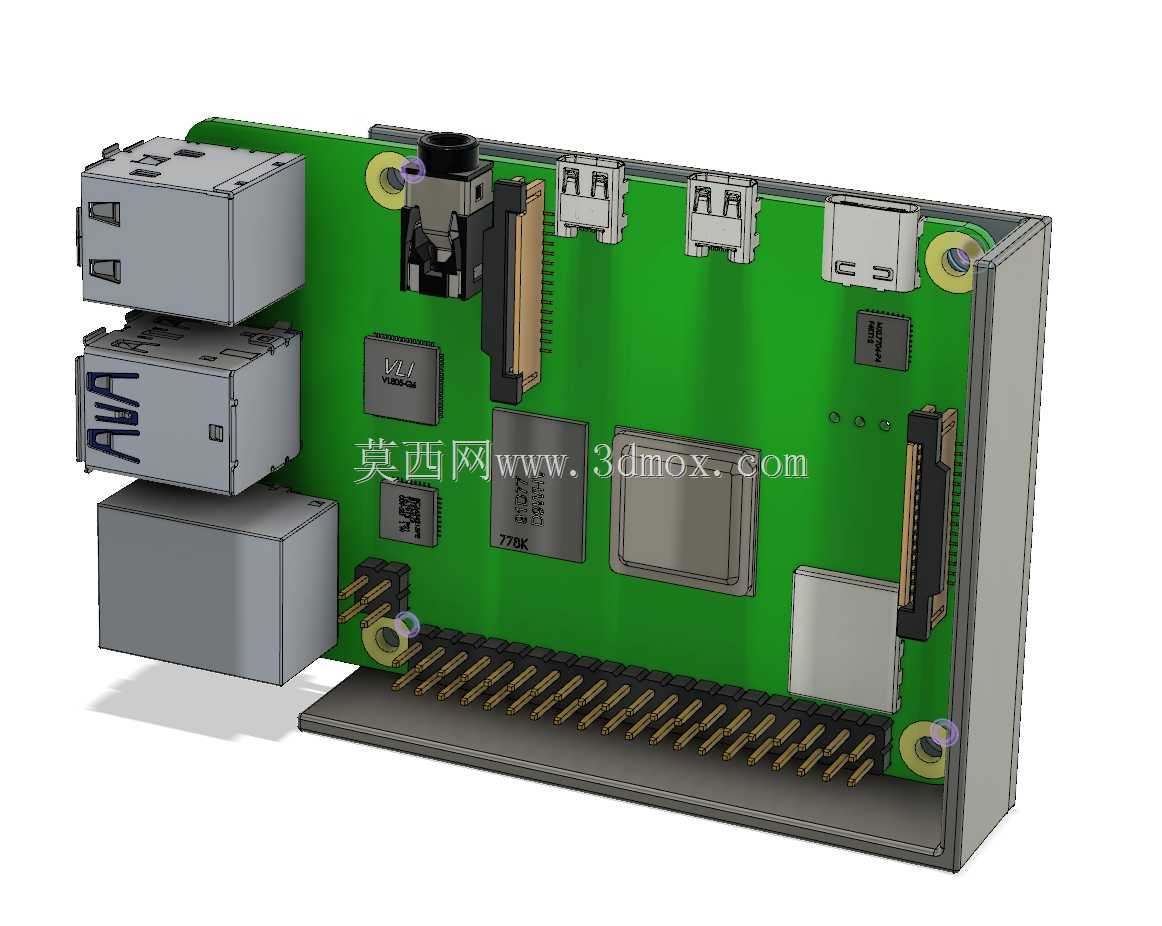

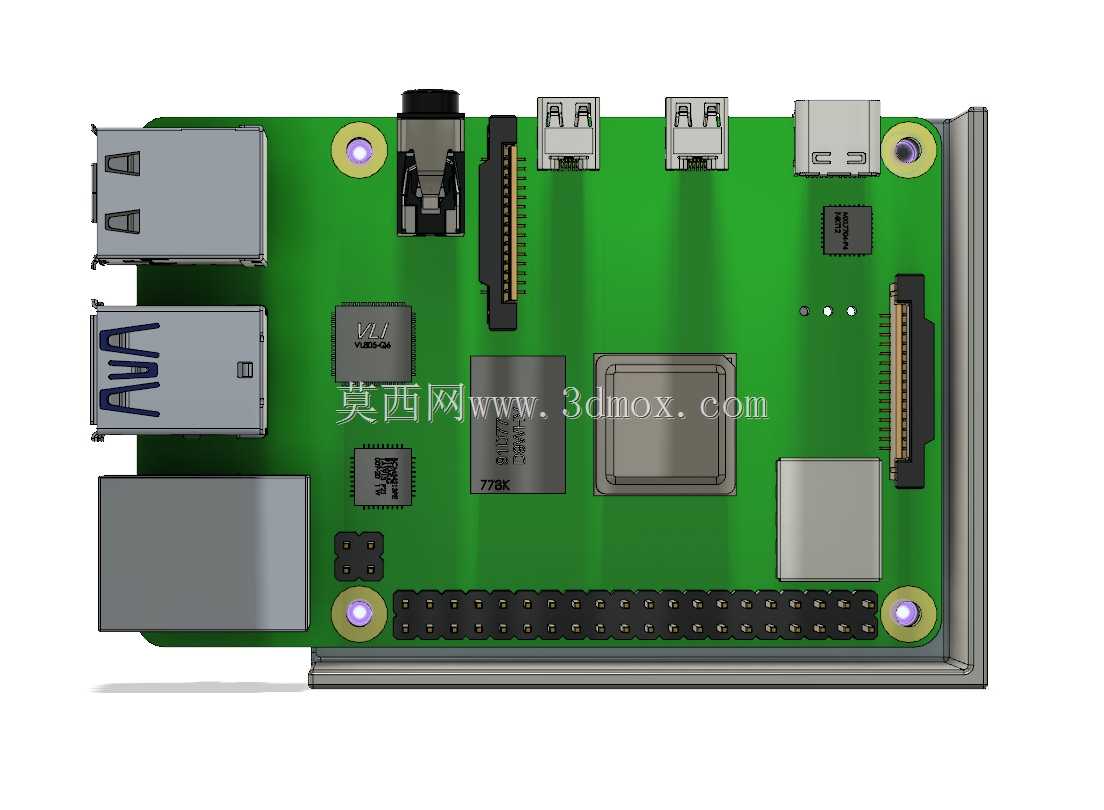

　　也为板载的排线接口预留了充足的插拔操作空间。结构设计阶段充分考虑了树莓派4B的全接口布局，支架在对应以太网口、USB接口、HDMI接口、电源接口以及GPIO排针的位置都做了避让开口，安装完成后所有外设接口都完全外露，不会影响各类线缆的正常插拔连接，也不会遮挡GPIO排针的扩展使用，用户可根据需求外接各类传感器、扩展板，无需额外对支架进行二次切割加工。在多台树莓派集中部署的场景下，这种垂直安装结构可实现多块板卡的并排密集安装，相比传统平放安装方式能够节省超过60%的平面安装空间，同时每块板卡之间可预留均匀的通风间隙，避免多设备集中运行时的热量堆积，提升集群运行的稳定性。支架的侧边做了圆弧过渡处理，没有尖锐的棱角，

　　在安装操作与后期维护过程中不会划伤操作人员或损坏连接线缆，整体结构受力均匀，固定点的位置经过受力校核，即使在长期受振动的工业设备场景下使用，也不会出现支架变形、板卡松动的问题。针对嵌入式设备集成时常见的线缆走线问题，支架边缘预留了少量的扎带固定位，可将连接的电源线、网线、信号线顺着支架边缘规整固定，避免线缆杂乱堆积遮挡通风口，也能减少线缆受外力拉扯时对板卡接口造成的应力损伤。整个结构的设计没有多余的冗余部件，在保证结构强度与安装可靠性的前提下尽可能简化了零件数量，安装过程无需特殊工具，仅用常规螺丝刀即可完成板卡与支架、支架与安装面的全部固定操作，大幅降低了现场安装的操作难度与耗时。
