Nema17规格2020铝型材步进电机安装支架

　　在桌面级自动化设备、小型数控雕铣装置、3D打印运动模组以及实验室非标测试工装的搭建过程中，步进电机的安装固定直接决定了传动系统的同轴度与运行稳定性，这款适配Nema17规格步进电机的2020铝挤压安装支架，正是针对铝型材框架快速搭建场景设计的专用固定构件。日常做小型设备结构搭建时，很多工程师习惯直接用角码搭配平板转接电机，往往会出现电机轴与传动轮系对位偏移、高速运行时支架共振传导到型材框架、安装孔位反复扩孔调整的问题，这款一体挤压成型的L型支架，从结构根源上规避了这类拼接式固定件的缺陷。从实际安装边界来看，支架适配市面通用的2020系列工业铝型材，型材卡槽方向与支架底部的定位凸台完全匹配，安装时不需要额外做型材端面的铣削加工，

　　直接将支架底部卡入型材槽内，用配套T型螺栓锁紧即可完成初步定位，整个安装过程不需要复杂的工装对位，单人就能完成电机预装。支架的安装面做了3毫米的壁厚设计，这个厚度是经过反复验证的：如果壁厚低于2.5毫米，Nema17电机在高速启停、输出扭矩达到0.4N·m以上时，安装面会产生微米级的形变，长期运行会导致电机输出轴与同步轮的同轴度偏移，引发同步带跳齿、传动噪音增大的问题；如果壁厚超过3.5毫米，会不必要地增加支架整体重量，同时提升铝挤压成型的工艺成本，对于桌面级轻量化设备来说反而会增加运动轴的负载。支架立面的大孔直径为31毫米，刚好可以容纳Nema17电机的出线端与后端轴承位，不会出现孔位过小剐蹭电机外壳、

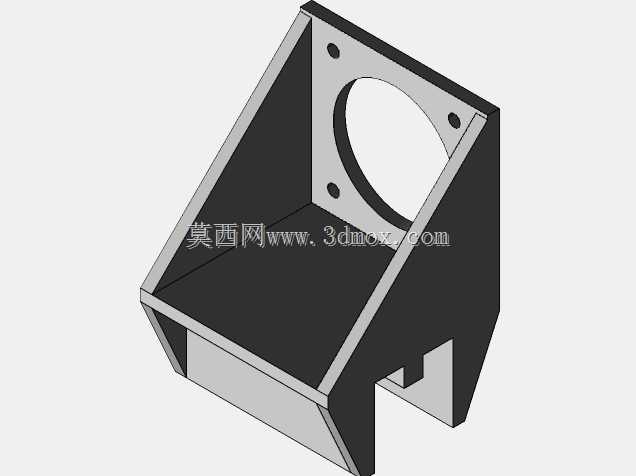

　　孔位过大导致安装面支撑面积不足的问题；四个电机安装孔的孔间隔为31毫米，完全符合Nema17步进电机的通用安装孔距标准，不需要对电机法兰面做任何二次加工，直接用M3螺栓就能将电机牢牢固定在支架立面上。从结构设计思路来看，这款支架采用直角三角形加强的L型结构，内侧的三角加强筋与支架本体一体挤压成型，没有采用焊接或者螺丝拼接的加强方式，避免了拼接位置的应力集中问题——在设备做快速往复运动时，一体结构的抗疲劳强度远高于拼接式结构，不会出现长期运行后焊缝开裂、连接螺丝松动的问题。支架的所有安装孔位都做了沉头处理，螺栓锁紧后端面完全平齐，不会突出支架表面剐蹭到传动带或者设备走线；边缘位置全部做了R0.5的圆角钝化处理，

　　安装时不会划伤操作人员的手部，也不会割破电机的供电线缆外皮。在实际应用场景中，这款支架除了用于2020铝型材框架上的Nema17电机固定，还可以搭配转接板用于小型皮带输送线的驱动端固定、点胶机Z轴的电机安装、小型分拣机构的动力端支撑，只要是采用2020铝型材搭建的小型自动化设备，都可以直接选用这款支架，不需要单独设计定制电机安装件，能够大幅缩短非标设备的设计与加工周期。很多工程师在做小型设备设计时，往往会忽略电机支架的结构强度，随意选用薄板材折弯的支架，最终设备调试阶段出现电机抖动、传动精度不足的问题，反复整改反而浪费更多的时间与物料成本，这款经过尺寸优化与强度验证的铝挤压支架，刚好匹配Nema17电机与2020铝型材的安装组合，能够直接满足大部分小型自动化设备的电机固定需求，安装完成后电机轴的垂直度可以控制在0.02毫米以内，完全满足同步带传动、丝杠传动的同轴度要求，不需要额外做调整校准。
