侧置输入型内啮合齿轮减速传动结构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745029
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构
  • 侧置输入型内啮合齿轮减速传动结构

  这套内啮合齿轮减速结构,在小型动力传输场景里的适配性很强,常见于低速大扭矩输出的小型设备端,比如便携输送装置的动力端、小型自动化工位的旋转驱动单元、家用小型器械的动力减速段,都能见到这类结构的应用。和常规外啮合平行轴减速结构不同,它把小齿轮布置在大齿圈的内侧啮合区域,整体结构的径向尺寸能压缩近三分之一,对于安装空间局促、对设备整体外径有严格限制的场景,这个布局的优势非常明显。

  从实际功能来看,这套结构的核心作用是匹配高转速低扭矩的动力输入,通过固定的传动比把转速降低到负载端需要的区间,同时放大输出扭矩,满足终端执行件的驱动力需求。内啮合的啮合方式相比外啮合,轮齿之间的接触重叠系数更大,传动过程中的冲击更小,运行噪音比同参数的外啮合结构低不少,适合对运行静谧性有要求的民用或办公类小型设备。

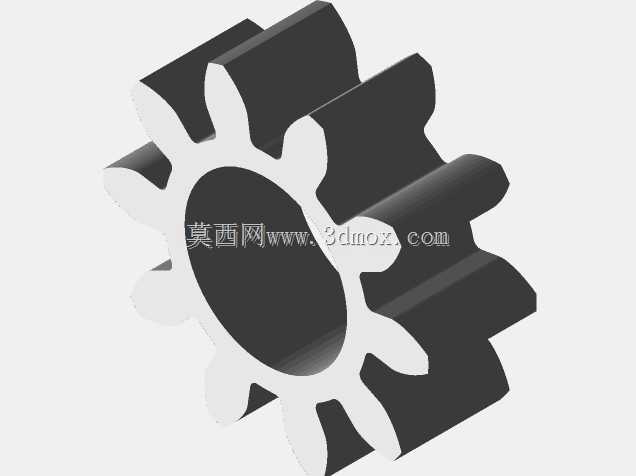

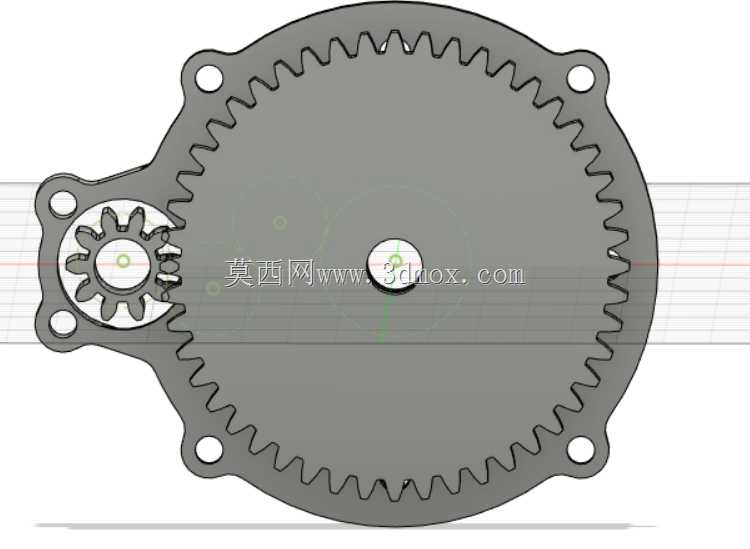

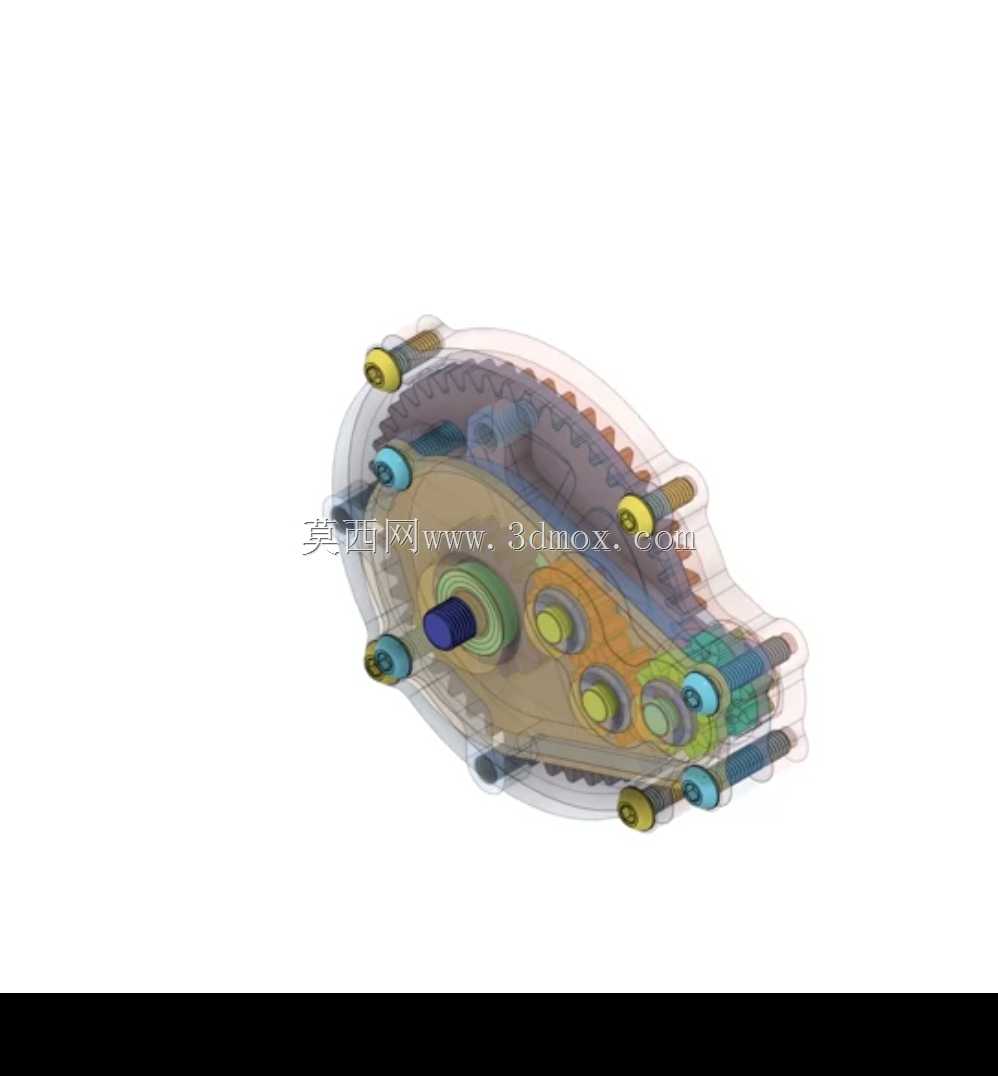

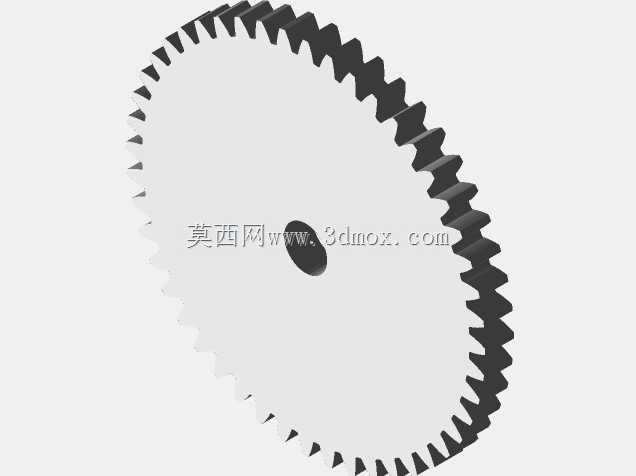

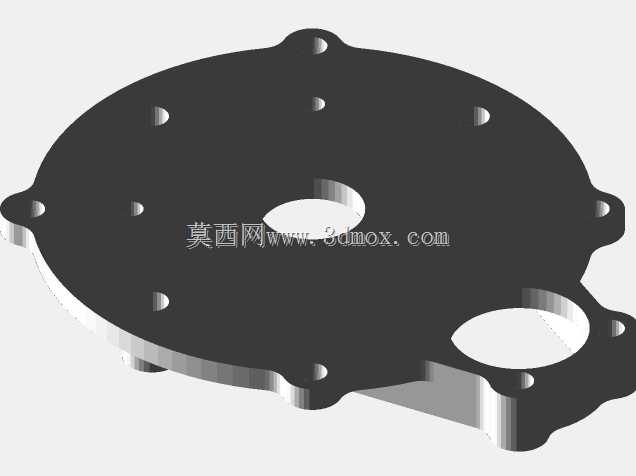

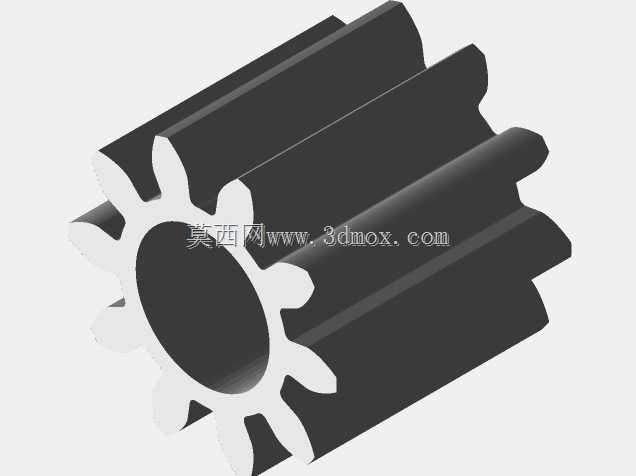

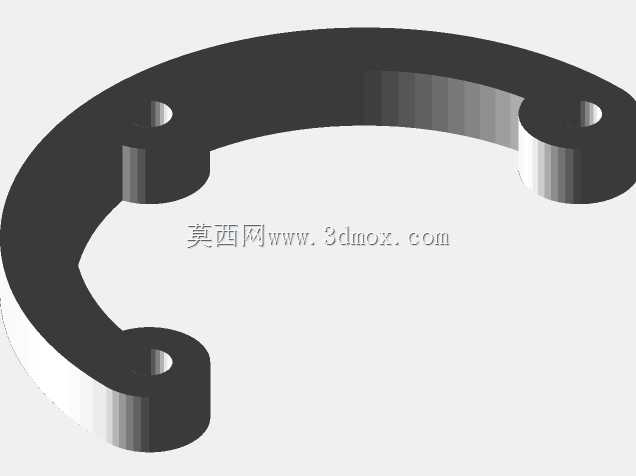

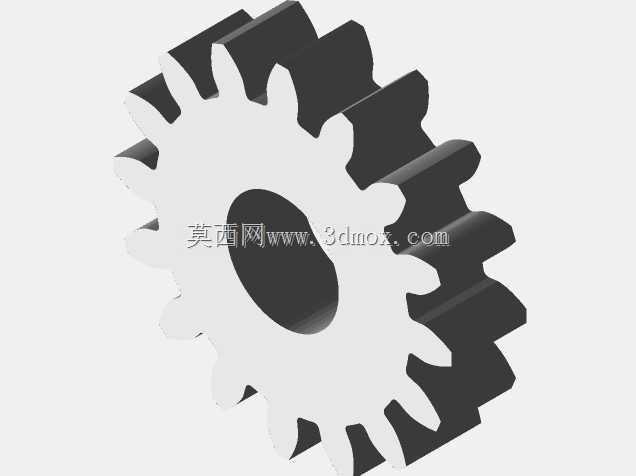

  设计层面上,这套结构的壳体采用一体化的端盖式设计,大齿圈直接集成在壳体内腔的侧壁上,省去了单独固定大齿轮的支撑结构,减少了零件数量的同时,也提升了整体的装配同轴度。壳体边缘均匀布置了五个安装固定孔,其中四个沿大齿圈的圆周方向均布,剩下一个布置在输入小齿轮的外侧凸耳位置,安装时可以直接通过螺栓把整个减速单元固定在设备的安装基面上,不需要额外设计转接支架。输入小齿轮的轴孔位置预留了标准的轴承安装位,输出端的中心孔同样预留了输出轴的支撑台阶,装配时只需要压入对应规格的滚动轴承,就能保证齿轮啮合的侧隙在合理区间,避免出现卡滞或啮合间隙过大导致的回程误差。

  尺寸边界上,整个减速单元的最大外径由大齿圈的齿顶圆决定,输入侧的凸耳向外延伸的长度刚好覆盖小齿轮的外轮廓,不会额外占用过多的安装平面。安装孔的中心距按照通用的小型动力单元安装规范设计,能直接适配市面上常见的小型直流电机、步进电机的输出端安装尺寸,不需要额外调整安装孔位。齿轮的齿形采用渐开线设计,啮合过程中传动比恒定,不会出现转速波动,对于需要稳定输出转速的工位,比如小型转盘的驱动、精密送料机构的动力输入,这套结构的传动精度完全能满足使用要求。

  实际选型使用时,需要注意输入轴的径向载荷不能超过小齿轮轴的承载上限,因为小齿轮采用悬臂式的支撑结构,过大的径向载荷会导致小齿轮轴出现挠曲变形,进而影响轮齿的啮合接触面积,加剧齿面磨损。润滑方面,因为是封闭的壳体结构,可以在壳体内腔填入适量的润滑脂,不需要设计复杂的油路循环结构,维护成本很低,适合长期免维护的使用场景。壳体的安装端面做了止口设计,装配时和设备基面的止口配合,能保证整个减速单元的输出轴和负载轴的同轴度,避免出现偏载导致的轴承过早损坏。

  和行星齿轮减速结构相比,这套结构的零件数量更少,加工难度更低,不需要设计行星架和多个行星轮,制造成本更有优势,适合传动比要求不太大、对成本敏感的批量应用场景。轮齿的啮合位置在大齿圈的内侧,啮合过程中两个齿轮的旋转方向相同,不需要额外增加惰轮来改变转向,简化了传动链的结构,也减少了传动过程中的功率损耗,整体传动效率能保持在较高水平。
