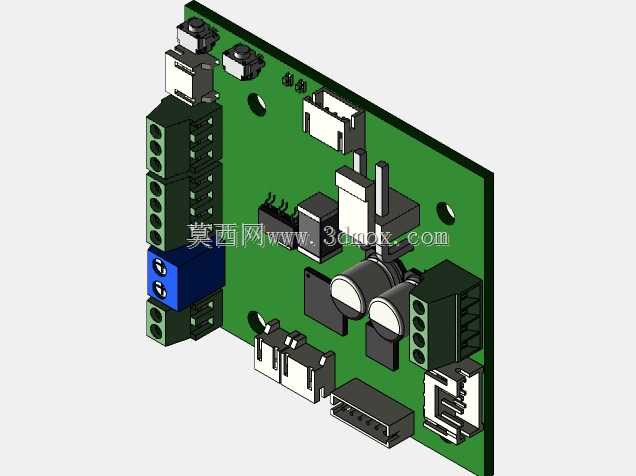

简化版Duet3工具栏1LC控制板结构设计

　　在桌面级FDM3D打印机的多工具头扩展场景中，工具端控制板的选型与结构适配一直是影响整机走线整洁度、信号传输稳定性的核心环节，本次设计的简化版Duet3工具栏1LC控制板，正是针对原有Toolboard1LC版本做的结构精简适配，主要面向单挤出头搭配少量辅助执行器的近程挤出安装场景，去掉了多工具扩展场景下才会用到的冗余接口组件，在保留核心驱动、传感、通讯功能的前提下，压缩了板件的整体占用空间，更适合安装空间局促的近程挤出支架、小型工具头挂载位。从实际设备用途来看，这块控制板承担着工具端的本地信号处理与驱动输出职能，无需将所有线缆长距离牵引至机箱内的主控板，可就近完成挤出电机驱动、加热棒温度控制、热敏电阻信号采集、散热风扇调速、

　　接近开关信号读取、Z轴探针触发信号传输等功能，能大幅减少长距离走线带来的信号干扰问题，同时降低整机线束的排布难度，尤其适合多轴联动、工具头可快换的3D打印机结构，也可适配小型数控雕刻机的主轴端控制模块改造场景。在功能特性的取舍上，设计阶段优先保留了核心的CAN总线通讯接口，确保和主控板之间仅需两根通讯线、两根电源线即可完成全信号传输，避免了多线束拖拽带来的运动干涉问题；保留了大电流的加热输出端口，可适配最高60W的加热棒功率需求，满足常规PLA、ABS、PETG等耗材的熔融温度控制要求；保留了步进电机驱动接口，可直接驱动近程挤出机的42型步进电机，支持1/256细分的驱动输出，保证挤出动作的平顺性；

　　同时精简掉了原版本中用于第二挤出头、双风扇扩展、额外外设驱动的冗余接口，去掉了不常用的状态指示灯扩展位、冗余保险丝座，让板件的元器件布局更紧凑，也降低了板件本身的制造成本与故障点。从设计思路层面，整个结构建模完全围绕安装适配性展开，首先确定了板件的安装孔位间距，匹配市面上主流的近程挤出机支架安装孔距，四个安装孔采用3mm直径的通孔设计，可使用M3螺丝配合尼龙柱完成固定，安装孔周边预留了1.5mm的绝缘间隙，避免螺丝拧紧后和板件走线层接触造成短路；板件边缘做了0.5mm的圆角处理，避免安装过程中板边毛刺割伤线材；所有接口的排布方向都做了优化，电源接口、通讯接口布置在板件靠近走线槽的一侧，电机接口、加热接口、

　　传感接口布置在靠近对应执行器的一侧，最大限度缩短各外设的接线长度，避免线缆交叉缠绕。在外形尺寸与安装边界的把控上，板件整体长宽控制在60mm*45mm范围内，厚度为标准1.6mm双层板设计，板件最高的元器件为顶部的电解电容，高度为12mm，安装时需保证板件上方预留至少15mm的净空空间，避免和挤出机的散热结构、运动部件产生干涉；板件下方的接线端子突出高度为8mm，安装时板件底部和安装支架之间需预留10mm的间隙，保证插头可以顺利插拔，不会被支架顶住造成接触不良；所有外接接口的插拔方向都和板件平面平行，不会在垂直板件方向额外占用空间，适配薄型支架的侧装需求。建模过程中对所有元器件的外形都做了等比例还原，包括接线端子的卡扣结构、USB接口的金属外壳、电解电容的防爆纹细节、驱动芯片的散热焊盘位置，不仅可以用于结构安装的干涉检查，也可以直接导出用于整机的布线仿真，验证不同运动姿态下的线束弯折半径是否符合要求，避免实际装机时出现线束拉扯、接口受力松脱的问题。针对实际使用中可能出现的散热问题，板件上的大电流元器件都布置在板件边缘位置，靠近散热风道的一侧，工作时产生的热量可以被挤出机散热风扇带出的气流带走，无需额外加装散热片即可满足长时间连续工作的温度要求；板件上的走线宽度按照大电流通路2mm、信号通路0.5mm的标准做了结构还原，建模时预留了走线层的位置，可直接对接PCB生产的工艺要求，无需二次调整结构。
