大树科技BTT RRF WiFi适配模块结构设计

　　这款适配模块主要面向桌面级FDM 3D打印机的固件升级改造场景，针对原有主控板无法直接运行RepRap固件、缺少WiFi无线交互能力的痛点设计，作为主控与外设之间的桥接载体，承担固件运行、无线数据传输、外设接口扩展的核心作用。在实际设备改造场景中，不少老旧3D打印机的主控板仅支持原厂封闭固件，用户无法自定义调参、实现远程打印控制，该模块可直接插装在对应主控的预留排针接口上，无需对原有设备的主控电路进行飞线改线，大幅降低固件升级的操作门槛，普通用户按照引脚定义对位插装即可完成硬件连接，后续仅需完成固件烧录就能实现无线打印、远程参数调整、实时设备状态监控等功能。

　　从功能特性来看，模块板载集成了WiFi通信单元，支持2.4G频段无线局域网接入，可实现打印文件无线传输、打印进度实时推送、设备温度与运行状态远程查看，无需再通过U盘反复插拔拷贝打印文件，也能避免USB数据线连接带来的电脑端占用、连接中断导致打印失败的问题。板载的排针接口完全匹配对应主控的引脚定义，保留了原有主控的所有外设连接能力，不会因为加装该模块占用原有热端、热床、步进电机、限位开关的接口资源，同时模块上预留了状态指示灯，可直观反馈供电状态、WiFi连接状态、固件运行状态，方便用户排查硬件连接问题。模块侧边设置了USB Type-C接口，既可以作为固件烧录的通信接口，也能在调试阶段作为有线连接通道，实现电脑端与模块的直连调试，无需额外接转接线材。

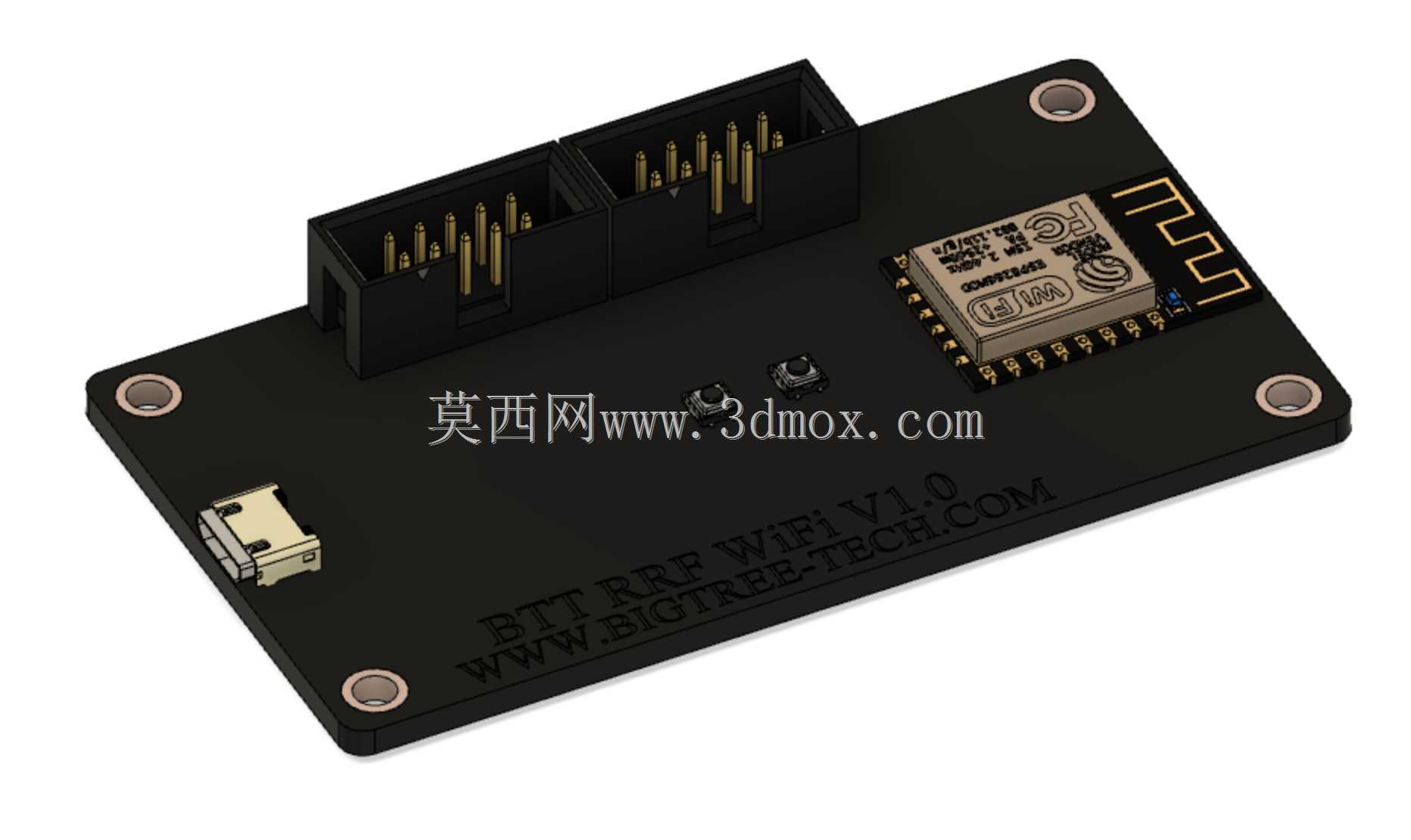

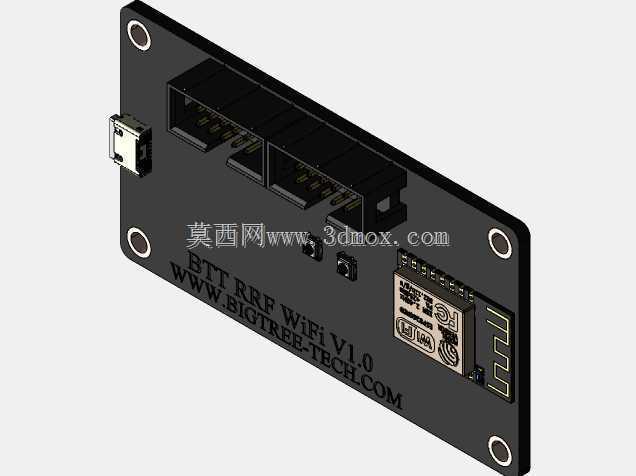

　　设计过程中，结构部分严格遵循公开的硬件安装尺寸规范，板体采用矩形平板结构，四个角位设置了标准M3规格的安装固定孔，孔位间距与原有主控的预留安装位完全对齐，用户既可以选择直接插装在主控排针上通过排针支撑固定，也可以通过铜柱将模块与主控板进行刚性连接，避免设备运行过程中步进电机振动导致模块松脱接触不良。板上元器件布局充分考虑了安装干涉问题，WiFi通信模块布置在板体边缘远离步进电机驱动电路的位置，减少电机运行时的电磁干扰对无线信号的影响，排针接口的高度统一选用标准卧式贴装高度，插装后模块与主控板之间预留3mm左右的间隙，避免板体背面焊点与主控板元器件接触造成短路。接口部分的Type-C母座选用沉板贴装设计，接口端面与板体侧边齐平，插装后不会突出设备外壳的原有开孔位置，无需对设备外壳进行二次切割修改就能完成线材插拔。

　　从安装边界来看，模块整体板厚选用1.6mm标准FR4板材厚度，整体外轮廓尺寸控制在适配原有主控的安装空间范围内，加装后不会与设备内部的电源模块、散热风扇、走线槽产生空间干涉，板上最高元器件为WiFi模块的屏蔽罩，高度控制在8mm以内，即使在内部空间紧凑的桌面级3D打印机机箱内，也不会出现盖不上外壳的问题。电路布局上，电源引脚处做了加宽走线处理，可承载模块自身与WiFi单元的峰值供电电流，信号引脚走线做了等长处理，保证固件运行时的信号传输稳定性，避免出现通信丢包导致的打印异常。在实际使用场景中，该模块除了应用在3D打印机改造领域，也可作为通用的RepRap固件运行载体，适配其他采用相同引脚定义的运动控制设备，实现小型数控设备、激光雕刻机的无线控制改造，板体上预留的通用IO引脚也可根据用户需求外接额外的传感器、执行器，扩展更多自定义功能。
