奥迪A3后雨刮电机传动齿轮结构设计

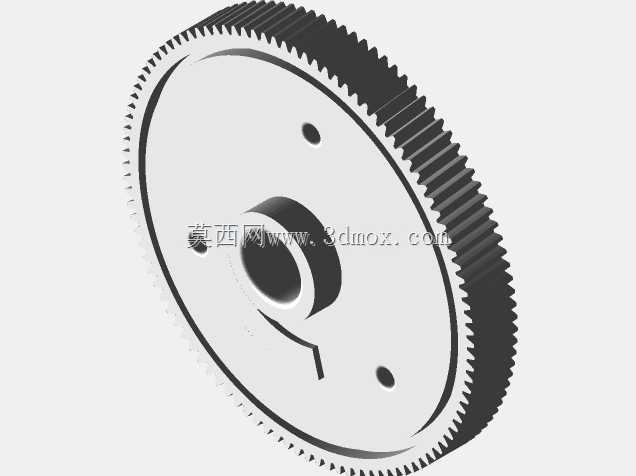

　　在乘用汽车后风挡雨刮系统的动力传递链路中，这类带定位孔的盘式齿轮是衔接电机输出轴与雨刮摆臂机构的核心传动部件，直接决定后雨刮运行的平稳性与档位切换的精准度。日常用车场景里，后风挡容易积累路面扬尘、雨天泥水或是冬季薄霜，后雨刮需要在不同阻力工况下完成往复摆动，这就要求传动齿轮既要有足够的啮合精度，也要能承受短时冲击载荷，避免出现卡滞、跳齿导致雨刮动作错位的问题。从结构设计逻辑来看，该齿轮采用大直径盘式直齿构型，齿圈沿外圆整周分布，啮合过程中没有轴向分力，能适配雨刮电机腔体内部紧凑的轴向安装空间，不需要额外设置推力轴承来抵消轴向载荷，简化了电机内部的支撑结构。齿轮中心的异形轴孔并非规则圆孔，是专门匹配电机输出轴的D型或带定位缺口的截面，

　　装配时能直接实现周向锁止，不需要额外加装键销，既减少了装配工序，也避免了键连接带来的间隙累积，保证动力传递的零背隙或者极小背隙，让雨刮的启停位置精准对应控制档位，不会出现复位偏移的问题。盘面分布的两个小圆孔是安装定位孔，在齿轮与背部的联动曲柄装配时，这两个孔可以穿入定位销，保证曲柄与齿轮的同轴度和周向位置精度，避免装配偏差导致雨刮摆动角度超出设计范围，刮擦到风挡边缘的饰条。齿部的参数设计需要匹配雨刮电机的减速比要求，后雨刮电机本身是高速小扭矩的直流电机，通过这级齿轮减速后，输出转速降到雨刮摆动需要的低转速区间，同时放大输出扭矩，足以克服雨刮胶条与玻璃之间的摩擦阻力，哪怕是玻璃表面有半干的泥污，也能带动雨刮顺畅摆动，

　　不会出现电机堵转烧毁的问题。从安装边界来看，齿轮的厚度、外圆直径都严格适配后雨刮电机的塑料壳体内部腔体，齿顶与壳体内壁之间预留了均匀的间隙，既不会因为间隙过大导致腔体体积冗余，也不会因为间隙过小在齿轮受热膨胀时出现齿顶蹭壳的异响。齿轮的材质一般选用改性POM或者玻纤增强尼龙，这类工程塑料自润滑性能好，运转时不需要额外添加润滑脂就能保持低噪音，同时重量轻，能降低电机整体的转动惯量，让雨刮的启停动作更干脆，不会出现迟滞。设计这类齿轮的时候，需要重点校核齿根弯曲强度，因为雨刮在启动瞬间、或是胶条被冻住的工况下，齿根会承受较大的瞬时冲击载荷，齿根圆角的参数需要反复优化，避免应力集中导致断齿。同时齿面的粗糙度要控制在合理范围，

　　太粗糙会增大啮合噪音，太光滑则会增加模具加工成本，量产时一般采用精密注塑模具成型，齿形精度能满足GB/T 10095的8级精度要求，完全适配雨刮系统的传动精度需求。另外，齿轮端面的平整度也有严格要求，因为背部的联动曲柄是紧贴端面安装的，如果端面平面度超差，会导致曲柄转动时出现端面跳动，进而带动雨刮臂出现上下抖动，影响刮擦效果。在实际装车验证阶段，这类齿轮需要通过高低温循环测试，在零下40度到零上80度的环境温度区间内，材质不能出现脆化或者过度软化，保证齿形尺寸稳定，啮合间隙始终保持在设计范围内，不会因为温度变化出现异响或者卡滞。还要经过上万次的往复摆动耐久测试，齿面磨损量要控制在极小范围内，保证车辆全生命周期内雨刮系统都能稳定工作，不需要更换内部传动齿轮。很多后雨刮出现的异响、复位不准问题，追根溯源都是这级传动齿轮的装配偏差或者齿形磨损导致的，所以在建模阶段就要把所有装配公差、形位公差都考虑进去，比如中心轴孔的尺寸公差、定位孔的位置度公差、齿圈的径向圆跳动公差，这些参数都会直接影响最终的装配效果和使用性能。建模过程中，齿形的绘制要严格按照渐开线方程生成，不能用近似圆弧代替，否则会导致啮合过程中出现传动不平稳，产生噪音和振动。同时要注意齿轮与相邻部件的运动干涉检查，比如齿轮转动时，背部的曲柄销不能碰到壳体内的筋位，齿圈部分不能和电机的电刷架、线路产生干涉，所有运动包络都要在腔体内部预留足够的安全间隙。
