8mm钢制刚性法兰联轴器电机轴连接配件

　　在小型传动系统的轴系对接场景中，这类小规格钢制刚性法兰联轴器是紧凑空间下实现同轴刚性传动的核心连接件，常见于桌面级小型自动化设备、微型实验传动装置、小型输送模组的电机输出端与从动轴的对接工位，区别于弹性联轴器的缓冲补偿特性，刚性法兰结构完全依靠金属件的刚性配合传递扭矩，不存在传动间隙，适合对传动同步精度有要求、轴系对中精度可保证的安装场景。

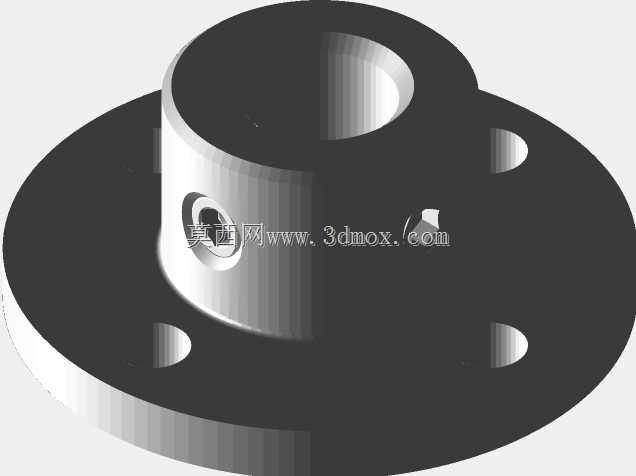

　　从实际使用的功能逻辑来看，该联轴器通过法兰盘的端面贴合实现两轴的同轴定位，筒身部分的顶丝孔用于穿入M4规格紧定螺钉，将插入内孔的电机轴与从动轴牢牢锁死，避免轴件运转时出现轴向窜动与周向打滑，法兰盘上均匀分布的四个安装通孔用于穿入连接螺栓，将两个对接的半联轴器端面压紧，依靠端面摩擦力与螺栓的剪切力共同传递扭矩，相比套筒式刚性联轴器，法兰结构的对接同轴度更易保证，拆装时无需大幅移动两端的轴系部件，只需拆卸法兰连接螺栓即可完成轴系分离，日常维护调整的便利性更强。

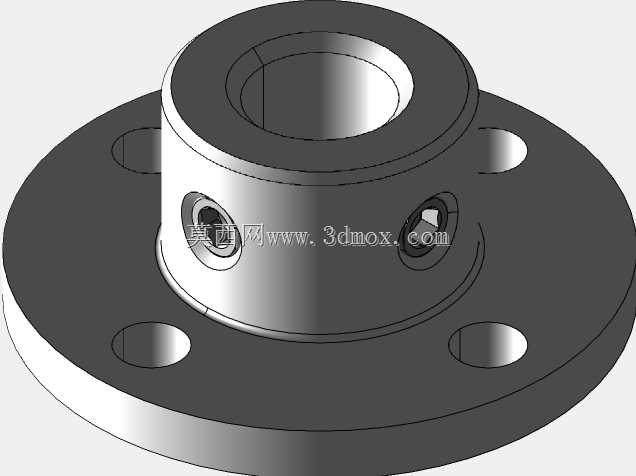

　　设计层面首先围绕8mm轴径的适配需求展开，内孔加工公差严格匹配普通小型电机输出轴的公差带，保证轴件插入后不会出现过大的配合间隙，同时避免过盈装配导致的拆装困难；整体外形尺寸经过紧凑化优化，法兰盘外径控制在32mm，筒身外径16mm，总高度13mm，不会在小型设备内部占用过多安装空间，法兰盘上的安装孔位置经过均布计算，保证螺栓锁紧时端面受力均匀，不会出现偏载导致的轴系憋劲问题；筒身侧面的两个顶丝孔呈90度分布，相比单顶丝结构，双顶丝锁紧可以在轴的两个垂直方向施加压紧力，锁止可靠性大幅提升，即使在频繁正反转的传动工况下，也能有效避免轴与联轴器之间出现相对转动。

　　实际选型安装时需要注意，这类刚性法兰联轴器不具备径向、角向与轴向的补偿能力，安装前必须严格校准两轴的同轴度，若对中偏差超出允许范围，运转过程中会在轴与轴承位置产生额外的附加载荷，轻则加剧轴承磨损，重则出现轴件断裂、联轴器螺栓剪断的故障；材质选用钢制件，相比铝合金材质的同规格联轴器，刚性更强、抗扭承载力更高，可适配更大扭矩的小型电机传动需求，零件表面做了基础的防锈处理，可适应常规工业车间的使用环境，无需额外做表面防护即可长期使用。

　　从结构建模的角度来看，该零件的特征逻辑清晰，首先通过旋转特征生成整体的基体轮廓，之后拉伸切除生成内孔、法兰安装孔与顶丝孔，最后对孔口与棱边做微小的倒角处理，去除加工毛刺，避免安装时划伤操作人员与配合零件；建模过程中需要注意各特征的同轴度约束，法兰端面与内孔轴线的垂直度公差需要严格控制，否则实际加工装配后会出现端面跳动超标的问题，直接影响传动的平稳性。这类小规格刚性联轴器在小型传动设备中的应用十分广泛，尤其是在对传动刚性、同步性要求较高，且安装空间紧凑的工位，相比其他类型的联轴器，结构简单、成本低廉、传动无间隙的特点十分突出，只要安装时保证轴系对中精度，即可长期稳定运行，无需频繁维护更换。
