2×2规格凸点拼接式积木块结构设计

　　日常接触的拼装类玩具体系里，这类2×2规格的凸点积木块是最基础的通用拼接单元，不管是低龄儿童的益智拼搭场景，还是成年玩家的创意造型搭建，甚至是工业领域做简易工装定位的快速拼接治具，都能看到这类结构的应用。从结构设计逻辑来看，这类积木块的核心功能是实现相邻单元的可靠拼接与快速拆卸，顶部四个均匀分布的圆柱形凸点，是实现拼接配合的核心结构，凸点的外径、高度以及凸点之间的中心距，都需要和对应规格积木块的底部凹槽尺寸做严格公差匹配，保证拼接后既不会因为间隙过大出现松脱晃动，也不会因为过盈量太大导致拆卸困难，甚至出现凸点断裂、块体开裂的问题。

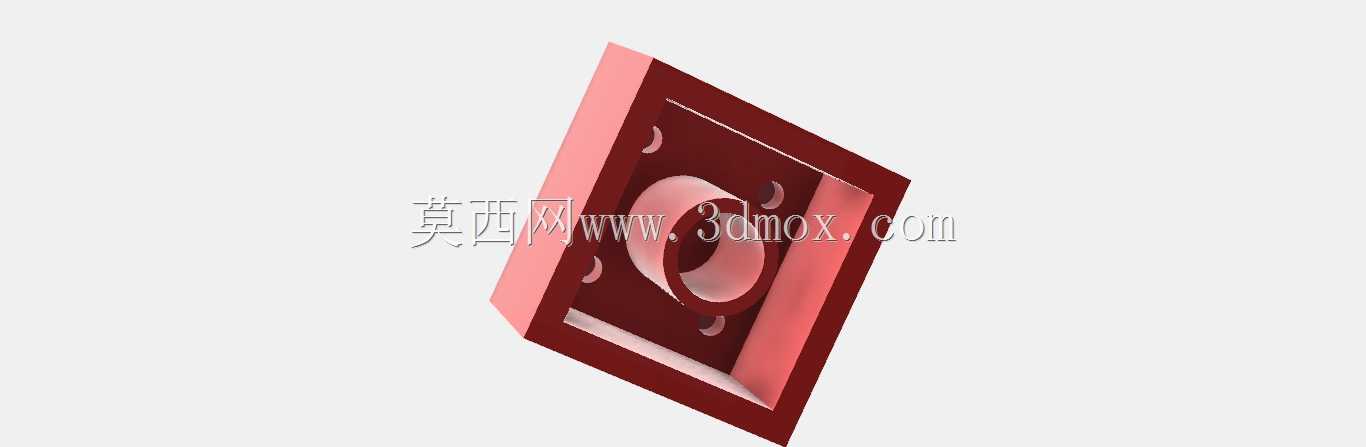

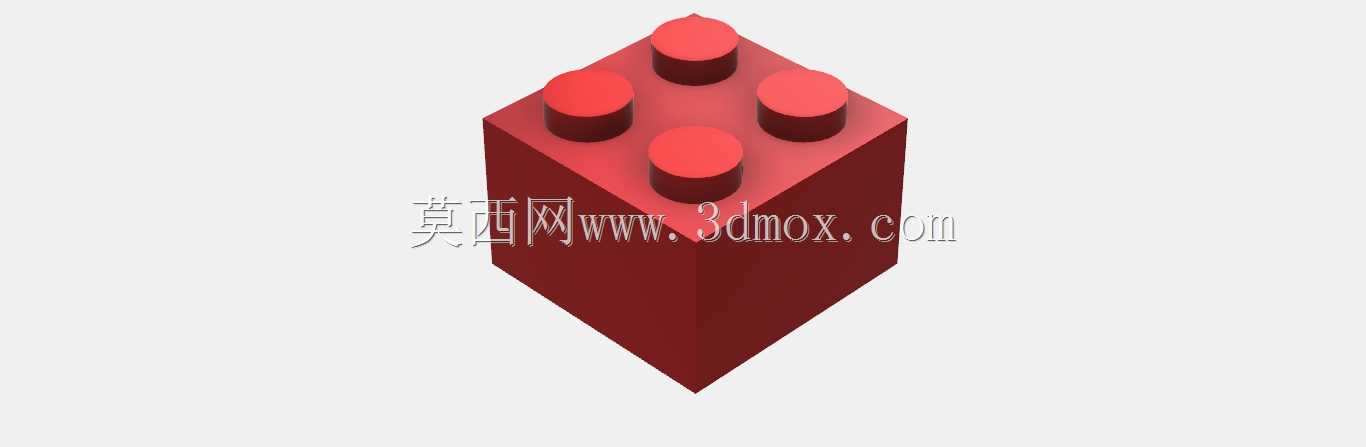

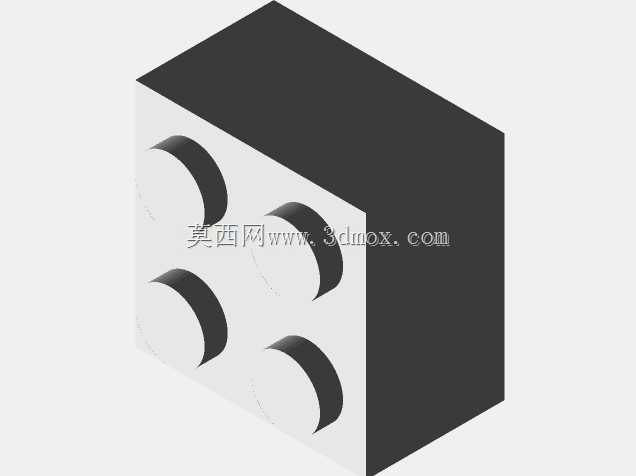

　　从实际使用的场景出发，这类积木块的外形采用规整的正立方块主体设计，主体的棱边做了微小的圆角过渡，一方面是避免尖锐棱边划伤使用者，另一方面也能在拼接时起到导向作用，降低对位的难度。顶部四个凸点呈2行2列的矩阵排布，每个凸点的根部都做了小尺寸的圆角加强，避免反复插拔过程中凸点根部出现应力集中导致断裂，这一点在高频使用的公共益智场所、教学教具场景下尤为重要，直接决定了零件的使用寿命。块体的内部并非实心结构，通常会做均匀的壁厚设计，在保证结构强度的前提下降低材料用量，同时底部会设计和凸点对应的凹槽型腔，型腔的内壁尺寸和凸点的外形尺寸做适配，当上层积木的凸点压入下层积木的底部型腔时，依靠材料的微小弹性变形产生抱紧力，实现两个积木块的可靠连接。

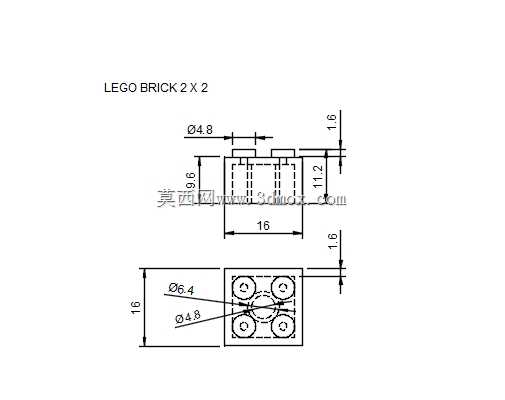

　　在安装边界的尺寸控制上，这类积木块的主体边长、凸点突出高度、凸点直径都遵循统一的拼接模数，不管是和同规格的2×2积木拼接，还是和1×2、2×4等其他规格的同体系积木搭配，都能实现凸点和凹槽的完全对位，不会出现错位无法拼接的问题。块体的顶面和底面都有足够的平面度保证，多层堆叠拼接时不会出现倾斜、翘曲的问题，能够满足大尺寸造型搭建的平整度要求。从材料适配的角度，这类结构既可以用常见的ABS塑料做注塑量产，也可以通过3D打印的方式做定制化制作，打印制作时不需要额外添加支撑结构，凸点和型腔的结构都能在常规打印参数下实现较好的成型精度，成型后的零件可以直接和市售的同规格积木实现通用拼接。

　　在教学场景中，这类基础积木块常被用来做机械结构的原理演示，比如搭建简单的连杆机构、支撑框架，不需要复杂的连接件就能快速完成结构组装，方便学生快速理解空间结构的拼接逻辑；在创意原型制作场景中，设计师也会用这类积木块快速搭建设计方案的草模，直观验证产品的空间比例和结构布局，相比其他快速建模方式，这种实体拼接的方式能更直观地感受结构的实际尺寸和拼接逻辑。设计这类结构的时候，需要重点关注凸点和凹槽的配合公差，通常凸点的尺寸会取负公差，凹槽的尺寸取正公差，配合的过盈量控制在0.1-0.2mm之间，既能保证足够的拼接抱紧力，又能保证拆卸时的手感适中，不会出现过紧或者过松的问题。同时块体的壁厚要保持均匀，避免注塑或者3D打印过程中出现缩痕、变形，影响拼接的精度。另外凸点的顶部会做微小的倒角，方便拼接时的导向对位，即使两个积木块存在微小的位置偏差，也能顺着倒角滑入对应的凹槽中，降低拼接的对位难度，提升使用体验。
