手机用倒金字塔式全息投影展示装置

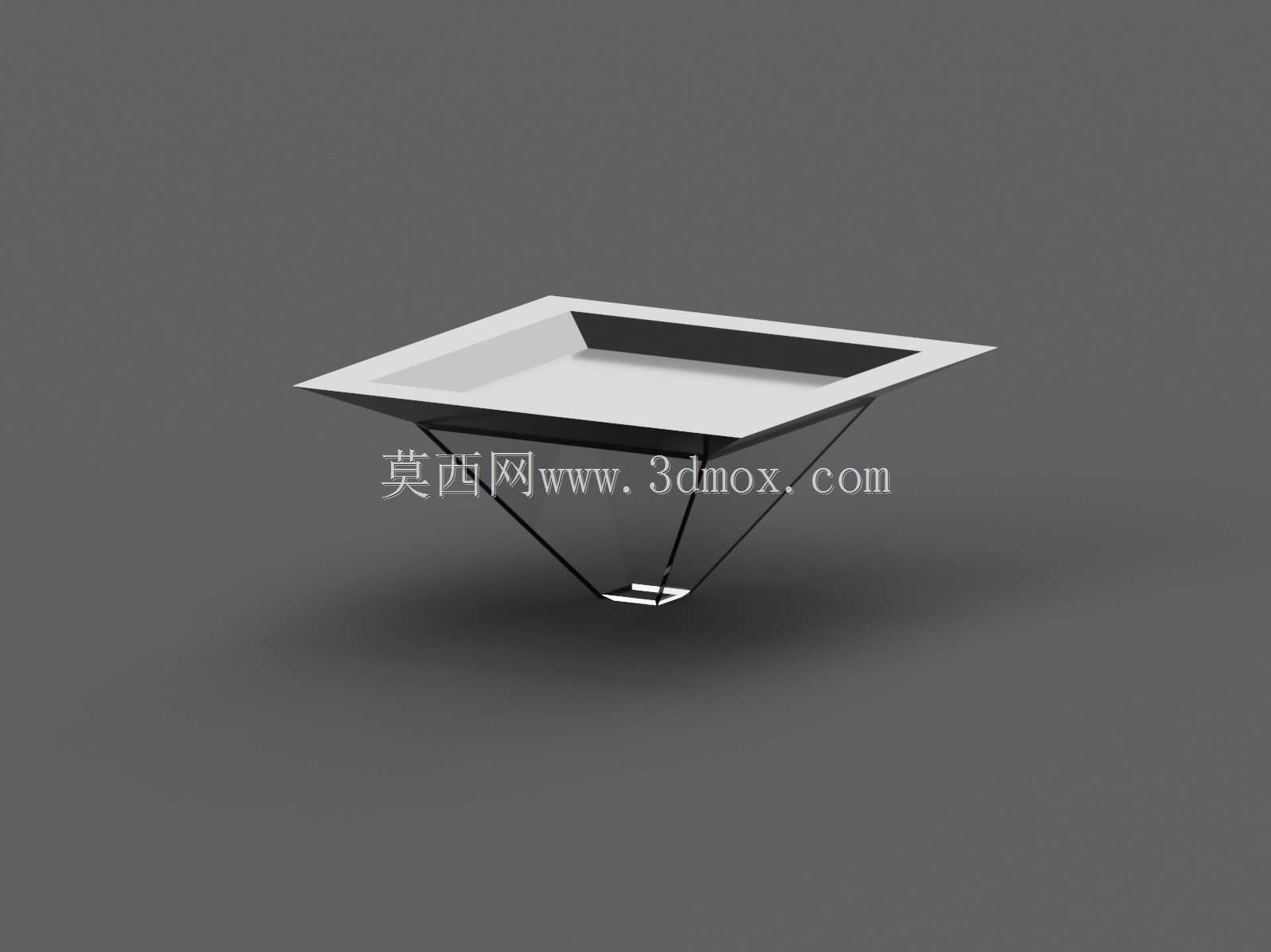

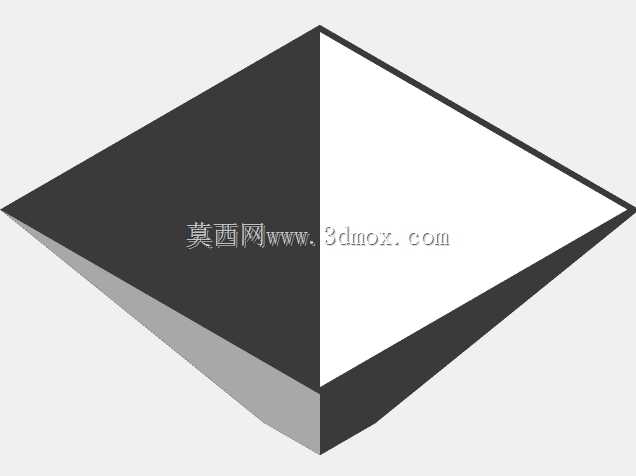

　　这款适配智能手机的全息展示结构，核心采用倒四棱锥光学反射构型，日常可用于小型数码产品的裸眼3D效果展示，不管是数码爱好者做创意内容演示，还是线下数码门店做小型产品的趣味展示，都能实现无需佩戴专用眼镜的浮空成像效果，相比常规的平面显示，能让观看者从四个水平方向同时观察到立体的显示内容，降低了小型全息展示的实现门槛。从结构设计逻辑来看，整个装置分为底座承托结构与光学反射面安装位两个核心部分，底座的内框尺寸完全匹配主流直板智能手机的屏幕摆放边界，放置时手机屏幕朝上，底座直接扣合在手机屏幕上方的中心区域，不需要额外的固定夹具，依靠底座自身的边框限位即可避免使用过程中出现滑移错位。反射面的安装槽设计为45度倾斜角，

　　这个角度是经过光学路径反复校核的，能保证手机屏幕上播放的四向分屏源视频，经过四个面的半透材料反射后，在装置中心区域汇聚成完整的立体虚像，不会出现成像偏移、重影或者视角缺失的问题。在安装边界的考量上，底座的外轮廓尺寸控制在比常规6-7英寸手机的屏幕宽度窄2毫米左右，不会遮挡手机屏幕边缘的显示内容，同时底座的下沿做了0.3毫米的微倒角处理，放置时不会刮花手机屏幕的表面玻璃，也能避免和带手机壳的设备出现安装干涉。整个结构的壁厚做了均匀化处理，所有转角位置都设置了R1的圆角过渡，既可以减少3D打印过程中的应力集中问题，避免打印件出现翘曲变形，也能去除尖锐边角提升日常使用的安全性。反射片的安装槽预留了0.2毫米的装配公差，

　　方便使用者自行切割裁剪半透明反射材料后嵌入安装，不需要额外的粘接剂，依靠槽位的过盈配合即可固定反射片，后期如果反射片出现划痕磨损，也可以直接拆卸更换，不需要整体更换底座结构。实际使用过程中，只需要将裁剪好的四片半透反射材料嵌入对应的安装槽位，再将底座放置在播放对应全息源视频的手机屏幕中心，调整位置让四个反射面分别对准屏幕上四个方向的分屏画面，即可在装置中心呈现出浮空的3D立体影像，不需要额外的供电结构，完全依靠手机屏幕本身的光源实现成像，整体重量控制在15克以内，长时间放置在手机上也不会造成手机屏幕受压变形。结构设计上还做了重心优化，整个装置的重心落在底座的中心位置，即使手机放置在略有倾斜的平面上，也不会出现侧翻滑落的问题。

　　针对不同厚度的反射材料，安装槽的深度做了3毫米的冗余设计，不管是使用常用的PET半透反射膜，还是厚度稍大的亚克力半透板，都可以顺利嵌入安装，不需要对槽位进行二次打磨加工。在实际的应用场景中，这类小型全息展示装置除了个人DIY娱乐使用，也可以用于展会现场的小型展品展示，比如放置在展台上配合手机播放产品的3D展示视频，能比传统的平面海报吸引更多的关注，而且整体结构小巧便携，不需要复杂的搭建流程，单人即可快速完成布置。结构的底部还做了一圈0.1毫米的微凸点设计，放置在光滑的手机屏幕表面时可以增加摩擦力，进一步提升放置的稳定性，避免轻微触碰就出现位置偏移。整个结构没有复杂的装配零件，所有结构一体成型，打印完成后只需要嵌入反射片即可使用，不需要额外的组装步骤，即使是没有机械装配经验的普通使用者，也可以快速完成装配调试。
