VzBot铝型材框架3D打印机三轴运动结构

　　这套结构是基于Voron三叉戟机型改装衍生的三轴运动机架，核心采用工业铝型材搭建整体承载框架，型材槽口兼容标准欧标紧固件，装配时无需额外焊接工序，所有连接点位都可通过T型螺母、角件完成锁紧固定，后期调整机架水平度、更换局部构件时拆装效率很高，适合个人DIY玩家、小型3D打印工作室做定制化改装使用。从实际应用场景来看，这类结构主要服务于FDM熔融沉积成型3D打印作业，可适配PLA、ABS、PETG等多种常见打印耗材，能完成功能样件、工装夹具、创意手办、小批量定制零件的打印制作，相比原厂量产机型，改装后的机架预留了更多拓展空间，用户可根据自身需求加装封箱保温层、自动调平传感器、耗材断料检测模块等附件，适配不同耗材的打印环境要求。

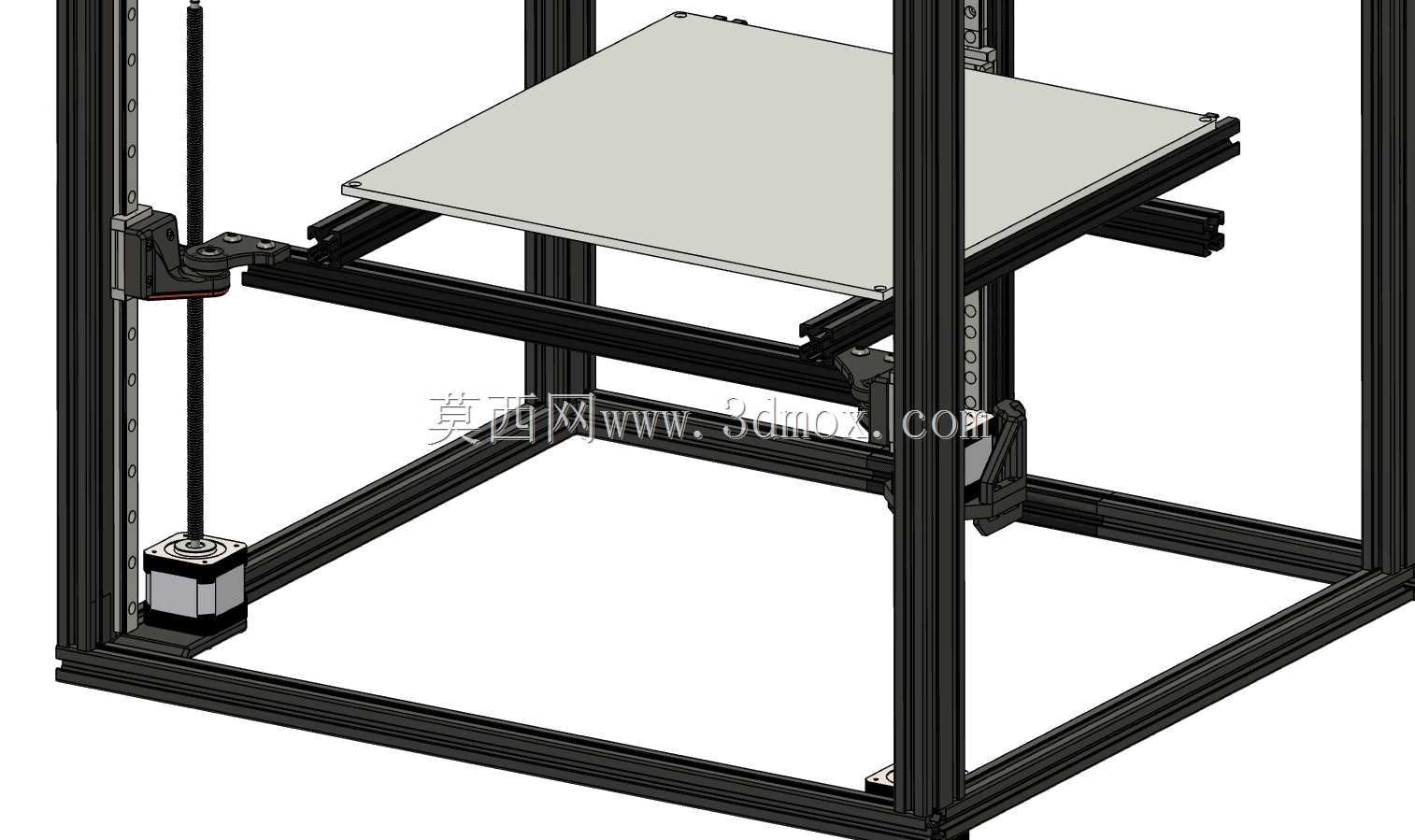

　　从功能特性上看，这套结构保留了原机型的Z轴双丝杆传动布局，图中可见Z轴驱动电机布置在机架底部左侧，通过联轴器连接T型丝杆带动X轴横梁做上下升降运动，丝杆两侧搭配线性导轨做运动导向，相比光轴导向结构，线性导轨的负载能力更强、运动间隙更小，长时间打印作业时Z轴的定位精度更稳定，能有效减少层纹偏移、平台晃动导致的打印失败问题。打印平台采用铝板作为基底，平台下方预留了热床安装位，可粘贴柔性打印贴膜或者玻璃面板，平台通过四个调节手轮连接到下方的支撑框架上，手动调平时可通过旋转手轮调整平台四角高度，配合自动调平传感器可快速完成平台水平校准，降低新手用户的调平操作门槛。

　　设计思路上，这套改装结构针对原机型右前电机支架的缺失问题做了适配调整，所有运动构件的安装位都和原机型的传动参数保持匹配，用户在组装时可直接沿用原机型的同步带、惰轮、电机等标准配件，无需额外定制非标零件。机架的整体安装边界遵循桌面级3D打印机的常规尺寸设计，底部框架的型材拼接处做了直角定位处理，组装时可通过角尺快速校准框架垂直度，避免因框架歪斜导致的运动卡顿、传动带磨损不均问题。X轴和Y轴的运动路径都做了限位开关安装位预留，用户可根据自身控制板的接线习惯选择安装机械限位或者光电限位，确定各轴的运动原点位置。

　　从实际装配的角度来看，这套结构的铝型材切割公差控制在±0.1mm范围内，所有型材端面都做了倒角处理，装配时不会出现型材拼接错位、紧固件无法拧入的问题。Z轴的丝杆安装位和导轨安装位保持平行，装配时可通过百分表打表调整丝杆同轴度，减少Z轴运动时的抖动问题。打印平台的支撑框架采用型材拼接结构，相比钣金焊接框架，型材框架的抗形变能力更强，长时间承受热床高温烘烤也不会出现翘曲变形，能保证平台平面度长期稳定。传动同步带的走带路径做了优化，减少了不必要的惰轮转向，降低了传动过程中的阻力，运动时的噪音更小，同步带的张紧机构采用外置式设计，用户无需拆解机架外壳即可快速调整同步带张紧度，日常维护十分便捷。

　　这套结构的设计没有做多余的冗余造型，所有构件都服务于运动稳定性和装配便捷性，框架四周预留了足够的走线空间，电机线、限位开关线、热床加热线都可通过型材槽口内部走线，避免线材外露干扰运动构件的正常运行，也让整机外观更加整洁。对于有改装需求的用户来说，框架顶部还可加装耗材架、LED照明灯带、空气过滤模块等附件，拓展性很强，能满足不同场景下的打印作业需求。
