MQ蚊子款3D打印挤出热端结构设计

　　在桌面级FDM熔融沉积成型设备的迭代过程中，热端作为耗材熔融挤出的核心执行部件，其结构设计直接决定了打印过程的送料稳定性、温控精度以及长时间连续作业的可靠性，不少DIY玩家和小型设备厂商都会针对现有商用热端的使用痛点做结构优化，这款热端结构就是针对桌面级设备轻量化、快装需求做的适配设计。从实际应用场景来看，这类热端主要适配近程挤出结构的桌面级3D打印设备，可兼容PLA、ABS、PETG等多种常用熔融耗材，既可以用在个人DIY改装的桌面打印机上，也能适配小型批量生产的入门级商用FDM设备，满足日常模型打样、小尺寸功能件制作的挤出需求。

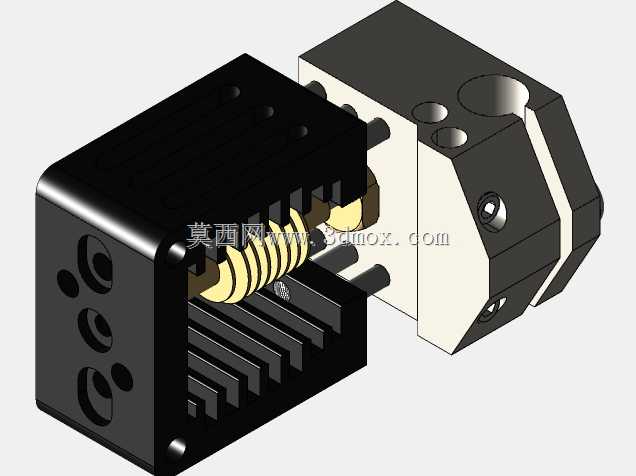

　　从功能特性上看，该热端采用分体式模块化设计，左侧为带鳍片结构的散热段，密集的平行散热鳍片可以在配套散热风扇的作用下快速带走喉管位置的余温，避免耗材在喉管内提前软化膨胀造成堵料，这也是近程挤出热端设计里最核心的温控要点——必须保证熔融段和送料段之间有足够的温度梯度，才能保证耗材送进过程顺畅不卡滞。右侧的加热块部分做了紧凑的多边形切边设计，相比传统方形加热块减少了不必要的体积冗余，既可以降低热端整体运动惯量，提升打印过程中XY轴运动的响应速度，也能预留出加热棒、热敏电阻的安装孔位，同时集成了喷嘴的安装定位面，保证喷嘴和加热块的贴合度，减少热传导损耗。中间的喉管衔接段做了隔热衔接设计，避免加热块的高温直接传导到散热段，降低散热负载。

　　从设计思路来看，整个结构优先考虑了安装兼容性和维护便捷性，散热段的安装孔位采用标准化孔距设计，可以直接适配市面上主流的近程挤出机安装支架，不需要额外做转接件改造，用户更换时只需要拧下固定螺丝就能完成拆装，日常维护更换喷嘴或者清理喉管堵料时，也不需要完全拆解整个热端结构。加热块上的孔位布局做了优化，加热棒孔和热敏电阻孔呈垂直分布，既可以保证热敏电阻能准确检测加热块的实时温度，减少温控滞后，也能避免加热棒和热敏电阻的走线互相干涉，热端整体的走线可以顺着散热鳍片的侧边整理固定，减少运动过程中线缆晃动带来的干扰。

　　从外形尺寸与安装边界来看，整个热端的横向总长度控制在紧凑范围内，散热段的鳍片高度做了限制，不会和打印机的X轴导轨、龙门架结构产生运动干涉，加热块的下端突出长度也做了适配，保证喷嘴伸出长度足够打印首层时不会和打印平台的调平结构产生碰撞。安装时需要注意，散热段的固定孔位要和挤出机的送料通道保持同轴度，误差控制在0.1mm以内，否则会造成送料阻力增大，甚至出现耗材磨屑堆积的问题；加热块和喉管的衔接处要做好密封，避免熔融耗材从缝隙溢出造成漏料；喷嘴安装时要保证和加热块端面完全贴合，否则会出现温度检测不准、耗材熔融不充分的问题。另外在实际使用中，散热鳍片的风道要对准鳍片的间隙方向，保证气流可以顺着鳍片间隙流通，提升散热效率，避免散热不足导致的喉管温度过高堵料。

　　这类紧凑结构的热端相比传统的远程挤出热端，因为送料路径更短，回抽响应速度更快，在打印柔性耗材比如TPU的时候也能有更稳定的送料表现，不容易出现送料打滑、耗材弯折的问题，同时整体重量更轻，在高速打印时可以减少运动惯性带来的振纹，提升打印件的表面质量。结构上的分体设计也降低了零件的加工难度，散热段可以采用铝合金型材直接铣削成型，加工成本低，散热效率也能满足使用需求，加热块采用黄铜或者铝合金加工，兼顾热传导效率和结构强度，不同部位的材料选择也匹配了各自的功能需求，散热段需要快速导走余温所以用导热快的铝合金，加热段需要均匀储热所以用热容量合适的金属材料，喉管部分采用低导热的不锈钢材料做隔热衔接，进一步强化温度梯度，保证熔融段的温度稳定，减少温度波动对耗材熔融效果的影响。
