Garmin码表外前支架适配替换插件

　　户外骑行场景中，码表作为核心骑行数据采集终端，其安装固定的可靠性直接影响骑行过程中的数据读取便利性与设备安全性，不少骑友在长期使用过程中会遇到原厂前支架插件断裂、磨损松旷的问题，这类小配件单独采购原厂件周期长、成本高，且部分改装外伸支架的适配插件没有对应原厂备件，这款适配插件就是针对这类实际使用痛点开发的替换结构。从实际安装适配逻辑来看，这款插件的核心作用是作为Garmin码表与外前支架之间的连接转接载体，承接码表端的快拆卡扣结构与支架端的固定接口，在保证连接强度的前提下，实现码表的快速拆装与角度稳定。设计过程中首先要匹配Garmin码表底座的卡扣公差，码表端的环形卡槽与内部限位凸台的尺寸需要严格对应原厂接口的轮廓，

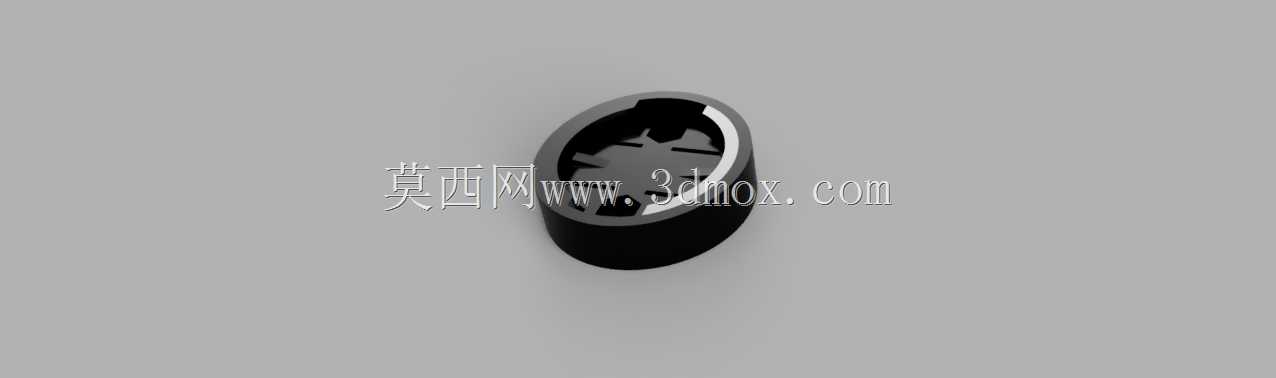

　　避免出现安装后卡接过松导致骑行颠簸中码表脱落，或是卡接过紧造成拆装困难、长期使用磨损卡扣的问题。插件整体采用环形套筒式结构，外侧圆柱面与外前支架的安装孔位采用过渡配合，压入后依靠接触面的静摩擦力实现周向与轴向固定，不需要额外的螺丝或粘接固定，降低安装复杂度。内部的卡扣槽完全复刻原厂插件的限位轮廓，三个对称分布的卡接凸台分别对应码表底座的三个卡位，安装旋转45度即可实现锁止，锁止到位后有清晰的卡位反馈，避免虚位。从安装边界来看，插件的轴向长度控制在刚好覆盖支架安装位的厚度，不会突出支架表面过多造成码表安装后偏移，也不会过短导致压入后固定深度不足、受力容易脱出。环形结构的壁厚经过受力校核，在满足3D打印成型工艺要求的前提下，

　　壁厚设置在1.8mm，既保证了日常骑行颠簸、轻微磕碰下的结构强度，不会出现受力断裂的问题，也不会因为壁厚过大造成材料浪费、安装时与周边部件产生干涉。插件的端面做了0.2mm的倒角处理，压入支架孔位时可以起到导向作用，不需要额外打磨就能顺利装配，内部卡扣的接触面做了微小的拔模斜度，适配FDM打印的成型特性，打印完成后不需要大量后处理就能直接使用。实际使用场景中，这类替换插件主要适配改装款的外伸式前支架，不少骑友为了让码表位置更符合视线角度，会更换更长、角度更可调的第三方前支架，这类支架往往没有配套的Garmin码表适配卡扣，这款插件可以直接压入支架标准尺寸的安装孔内，快速实现码表的适配安装。结构设计上没有多余的冗余特征，整体造型简洁，

　　所有受力部位都做了圆角过渡，避免应力集中导致的断裂问题，尤其是卡扣根部的圆角处理，能够分散骑行过程中颠簸产生的交变应力，延长插件的使用寿命。不同于原厂插件采用的注塑工艺，这款结构完全适配桌面级FDM3D打印的生产方式，不需要支撑结构就能直接打印成型，打印时层厚设置在0.2mm就能满足尺寸精度要求，普通PLA、PETG材料都能达到使用强度要求，骑友可以自行打印替换，不需要等待备件采购周期。在安装适配过程中需要注意，插件与支架孔的配合公差根据常用的3D打印收缩率做了预补偿，常规打印参数下压入后即可获得足够的固定力，如果支架孔位存在打印误差，可以通过轻微打磨插件外圆或者在接触面涂少量粘接剂的方式增强固定效果。插件的内部卡扣尺寸经过多轮迭代验证，既保证了卡接后的锁紧力，在需要拆卸码表的时候也不需要过大的旋转力，避免长期拆装造成卡扣磨损。从实际使用反馈来看，这款插件完全可以替代原厂插件实现相同的固定功能，在常规公路骑行、轻度越野骑行的颠簸工况下都能保持码表的稳定固定，不会出现松旷、脱落的问题，整体重量控制在3g左右，不会给车把增加额外的负重负担，也不会影响码表的正常旋转调节角度。
