半尺寸可焊接原型面包板结构设计

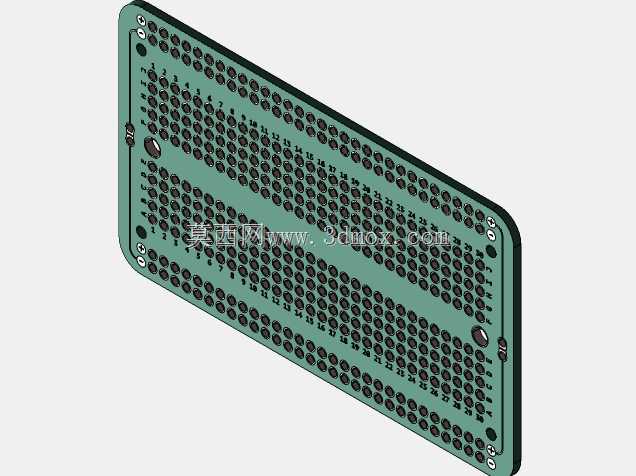

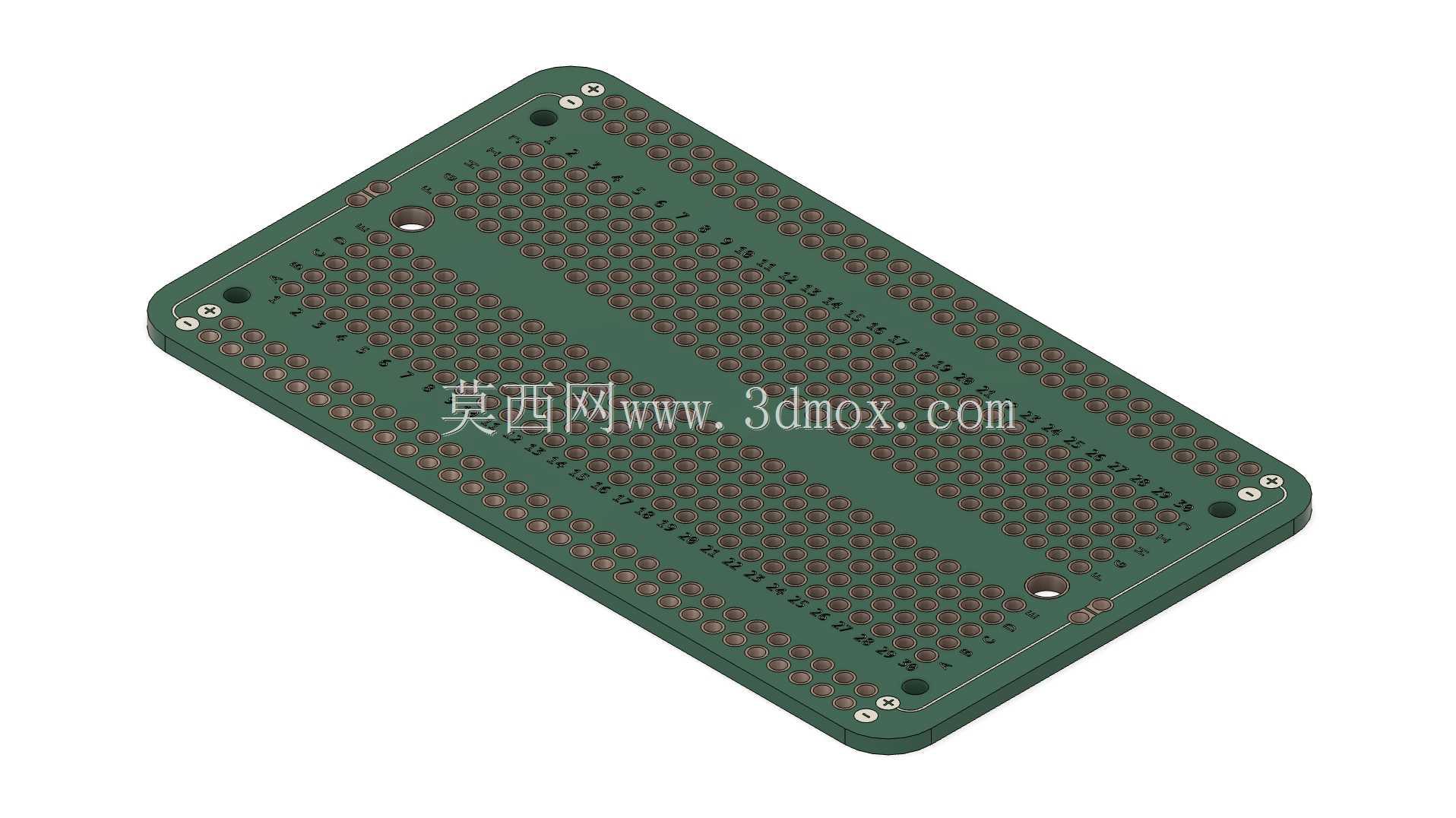

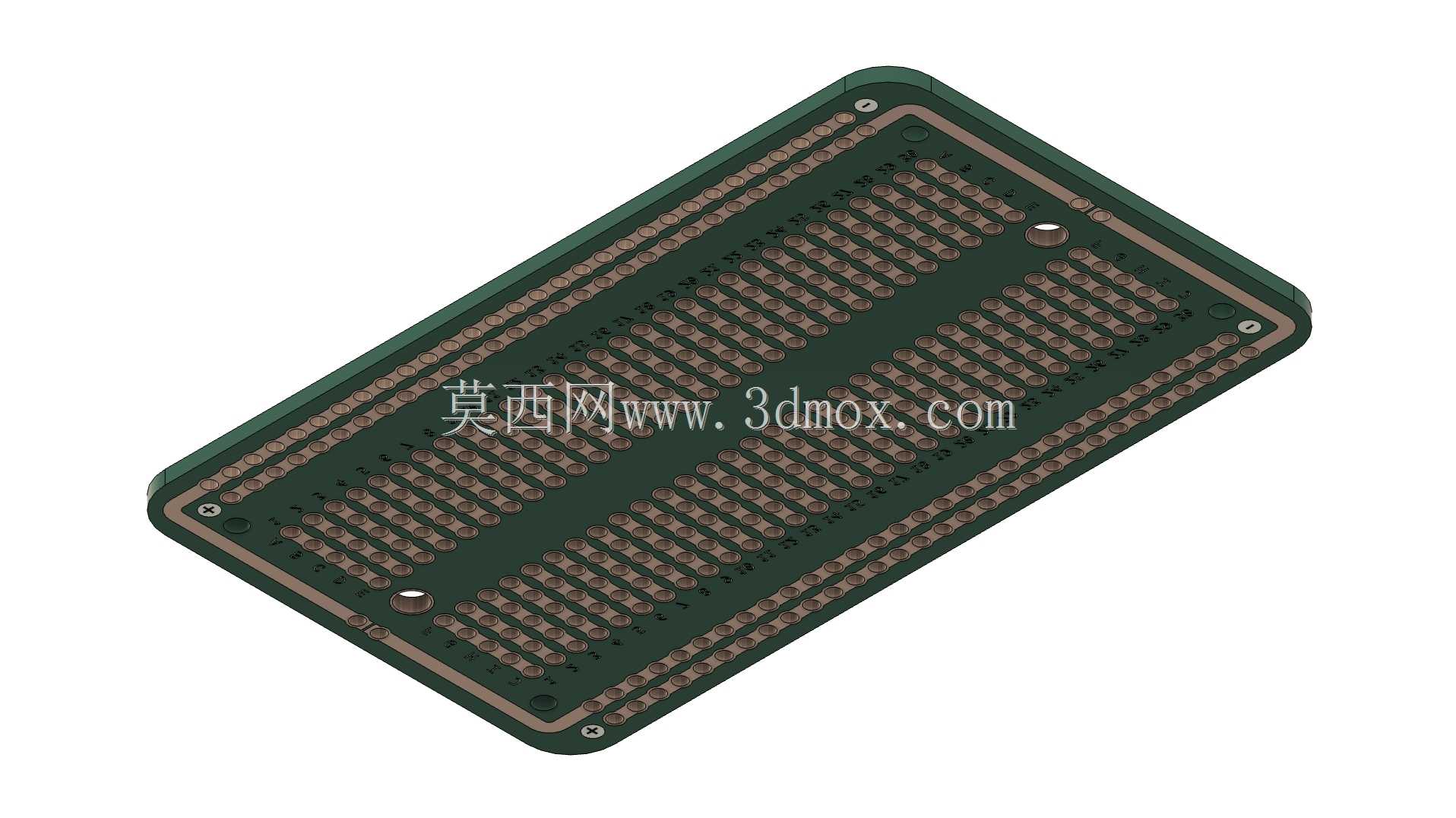

　　在嵌入式开发、小批量功能验证、高校电子类实验实训场景中，原型验证板是硬件工程师接触频率极高的辅助工装，常规市售半尺寸可焊接面包板常出现安装孔位偏差、焊盘排布与常用主控板不匹配的问题，直接使用会导致外接模块固定错位、焊接后应力集中扯断焊盘，甚至出现板边干涉无法装入标准外壳的情况。这款可焊接原型板的设计，完全围绕实际电子原型开发的痛点展开，没有沿用公版的孔位排布逻辑，而是先对照常用半尺寸主控板的安装基准，逐一校准四个角的固定孔坐标，确保板件装入标准项目外壳时，孔位与壳体螺柱完全对齐，不会出现强行拧螺丝导致板件翘曲的问题。从外形边界来看，板件整体采用圆角矩形设计，四个边角做了R2的圆弧过渡，

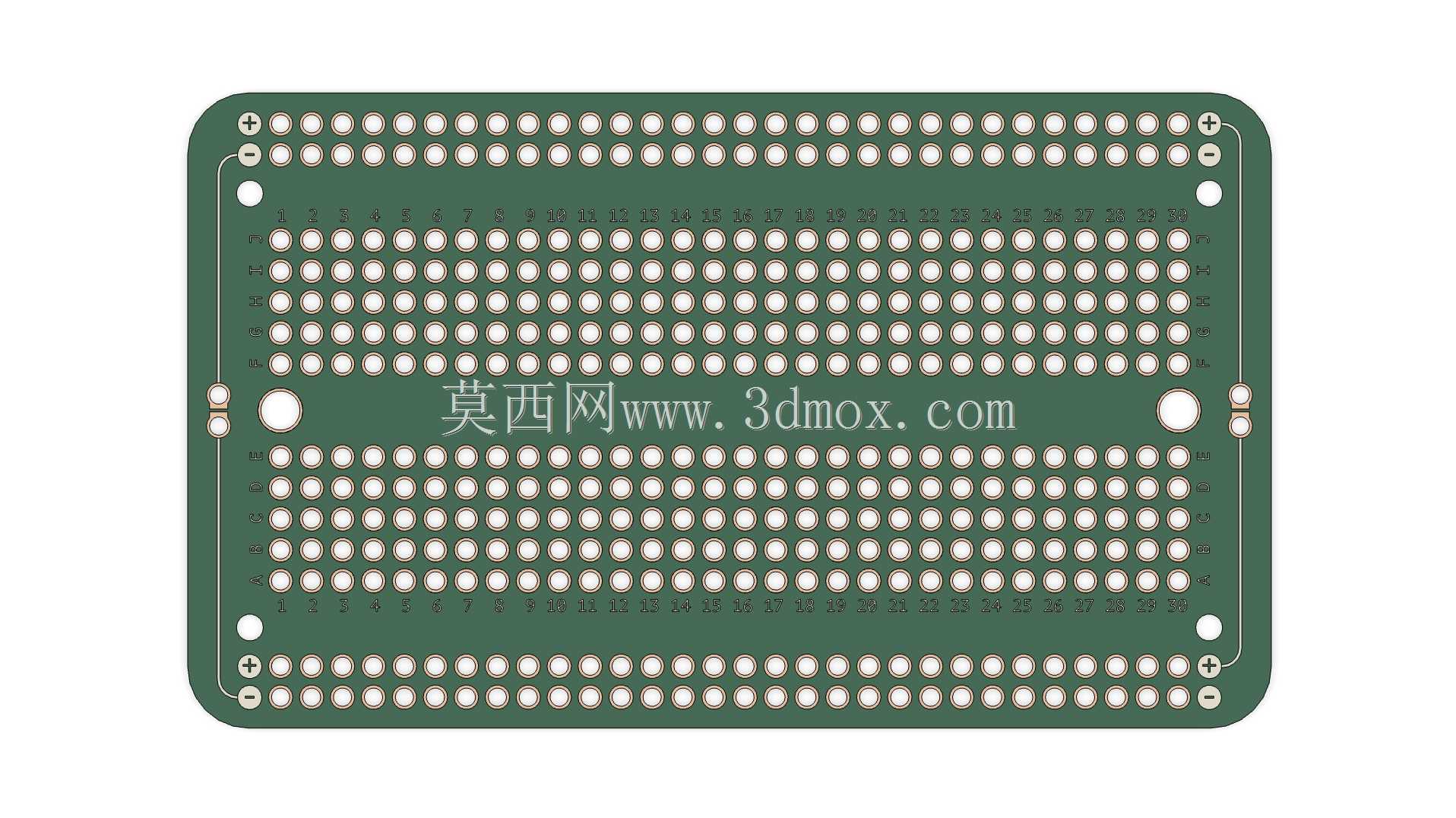

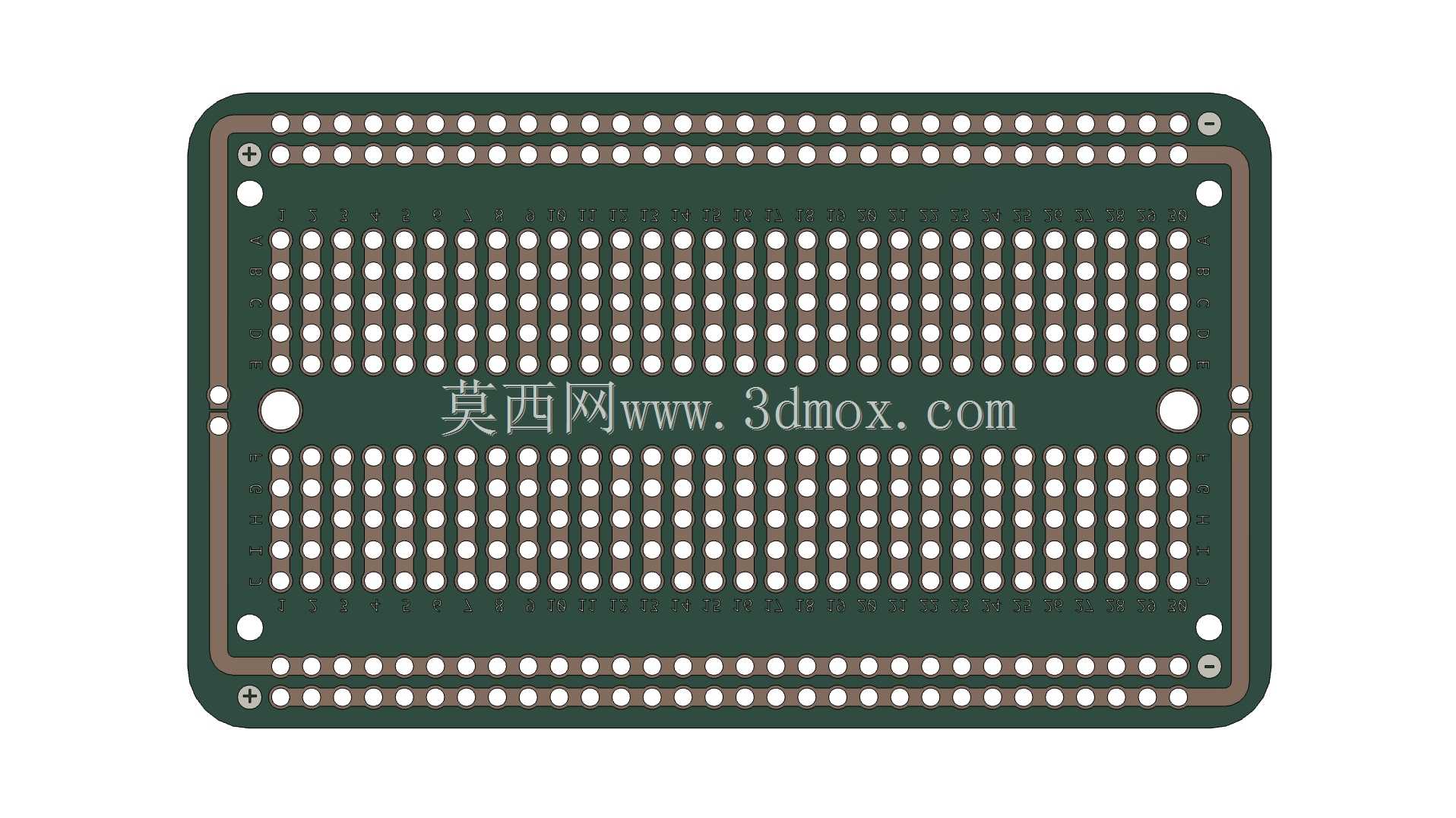

　　避免尖锐边角在装配时划伤操作人员或者划破导线绝缘层，板厚采用常规1.6mm的FR4板材等效厚度建模，焊盘区域按照标准2.54mm间距网格排布，覆盖了绝大多数直插元件、排针排母的安装间距，不管是搭建简单的LED驱动电路，还是焊接传感器信号调理电路，都能找到对应的焊盘位置，不需要额外飞线跨接。设计过程中没有盲目追求高密度焊盘排布，而是在板件中间预留了一条连续的无焊盘区域，刚好对应常用半尺寸主控板的板边接插件位置，当需要把原型板和主控板叠层安装时，不会出现焊盘顶到接插件引脚导致短路的问题。板件边缘预留的四个定位孔，不仅适配标准M2.5铜柱安装，还在孔位周围做了露铜环形处理，焊接时可以直接把铜柱焊在板上，比单纯靠螺丝固定的抗震性更好，

　　适合用在移动机器人、小型手持设备这类有振动的验证场景里。和免焊面包板不同，这款可焊接原型板的焊盘都是独立过孔设计，焊接后不会出现免焊面包板常见的接触不良问题，适合需要长期通电测试、或者要带到外场做验证的电路项目，焊盘之间的间距留足了焊接操作空间，哪怕是新手焊接0805封装的阻容元件，也不容易出现相邻焊盘连锡短路的问题。板件上还额外设置了几个大尺寸的接地过孔，分布在板件的四个侧边，方便就近接插地线夹，做信号测试的时候不需要从板边扯很长的地线，能减少测试时的信号干扰，尤其是做高频信号验证的时候，短接地路径能大幅降低测试噪声。在安装边界的考量上，设计时特意核对了常用半尺寸外壳的内部净空尺寸，板件长宽比完全适配标准半尺寸PCB外壳的卡槽，

　　不需要额外打磨板边就能直接滑入卡槽固定，板件上的安装孔和外壳螺柱的同轴度误差控制在0.1mm以内，批量装配的时候不会出现孔位对不上需要重新扩孔的问题。另外，板件上的焊盘排布做了分区处理，电源区域的焊盘做了加宽处理，能通过更大的电流，适合给功率元件供电，信号区域的焊盘保持标准宽度，兼顾布线灵活性和信号完整性，不管是做模拟信号采集电路，还是数字逻辑电路验证，都能满足布线需求。很多工程师在做原型验证的时候，习惯把多个模块堆在面包板上，时间长了容易出现导线脱落、接触不良的问题，这款可焊接原型板的设计就是为了替代临时搭建的免焊面包板，把验证成熟的电路直接焊接在板上，形成稳定的验证样机，既可以用来做功能测试，也能作为小批量试产的过渡板，不需要重新画PCB就能快速拿出可演示的样机。设计时还考虑了手工焊接的便利性，所有焊盘的孔径都设置为0.8mm，既能兼容直插元件的引脚，也不会因为孔径太大导致焊锡漏到板背面，焊盘周围的阻焊层开窗大小合适，焊接时焊锡能均匀浸润焊盘，不会出现虚焊的问题。板件上的两个定位缺口，对应常用下载器的接插件位置，叠层安装的时候不会挡住下载接口，不需要额外抬高板件就能直接插下载线调试，省去了装配时反复调整板间距的麻烦。
