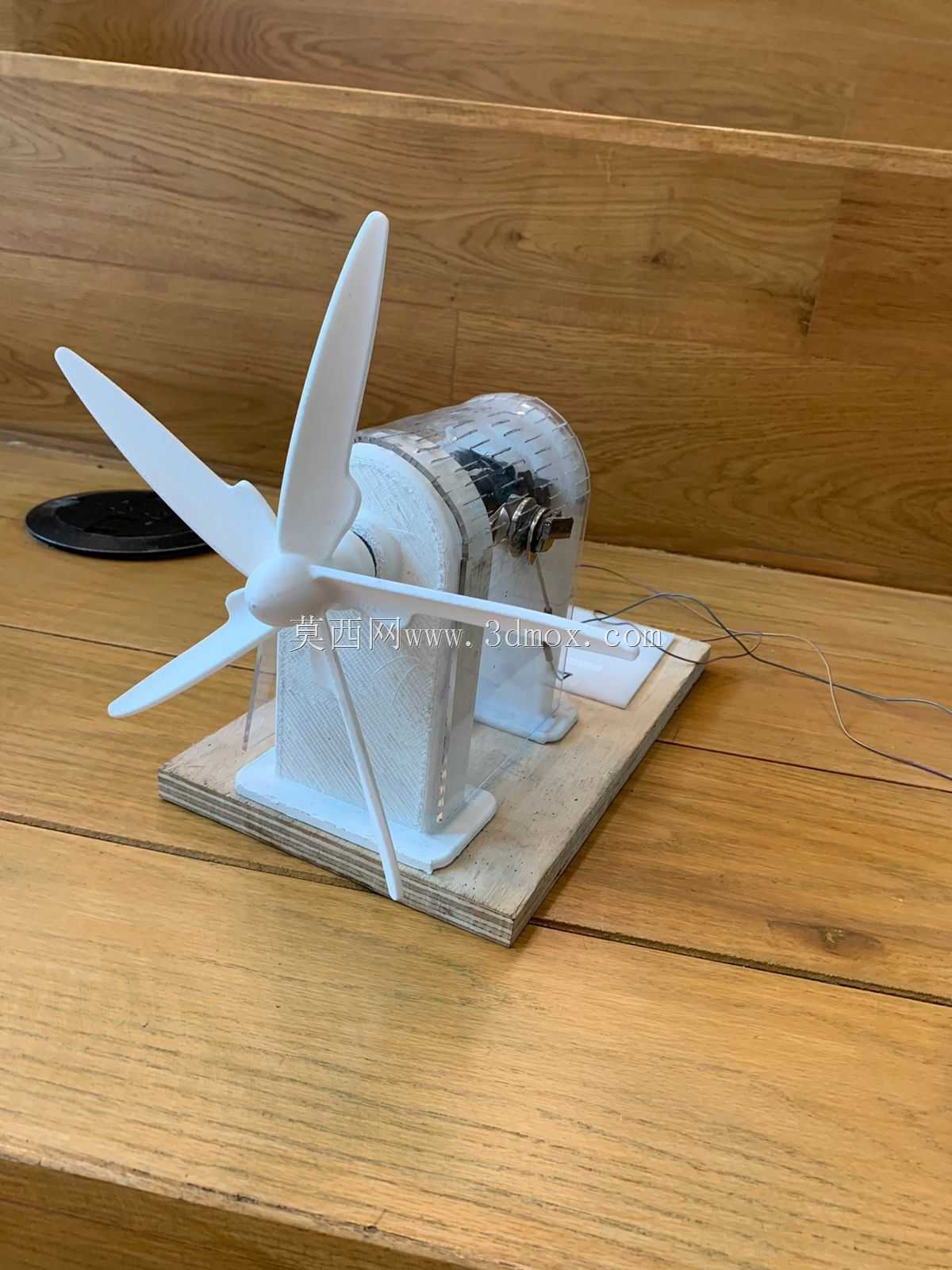

自制小型风力空气螺旋桨涡轮发电装置

　　这款小型风力驱动的螺旋桨涡轮发电装置，可适配多类民用及教学场景的小功率供电需求，在中小学物理实验课堂中，可作为电磁感应、能量转换知识点的具象演示载体，让学生直观观察风能到机械能再到电能的完整转换过程；在户外露营、野外小型监测点位等场景下，搭配小容量储能单元即可为低功耗传感模块、小型指示灯等设备提供补充电能，无需依赖固定电网供电。装置核心功能依托风轮捕获空气动能，经传动结构带动转子线圈切割磁感线产生感应电动势，实测在常规桌面风机吹拂的风速条件下即可输出0.5伏左右的电压，可直接驱动小功率负载工作，无需额外加装升压模块即可满足基础演示需求。设计过程中未照搬现有成熟商用风机的空气动力学构型，而是结合桌面级制作的工艺约束做了适配调整，

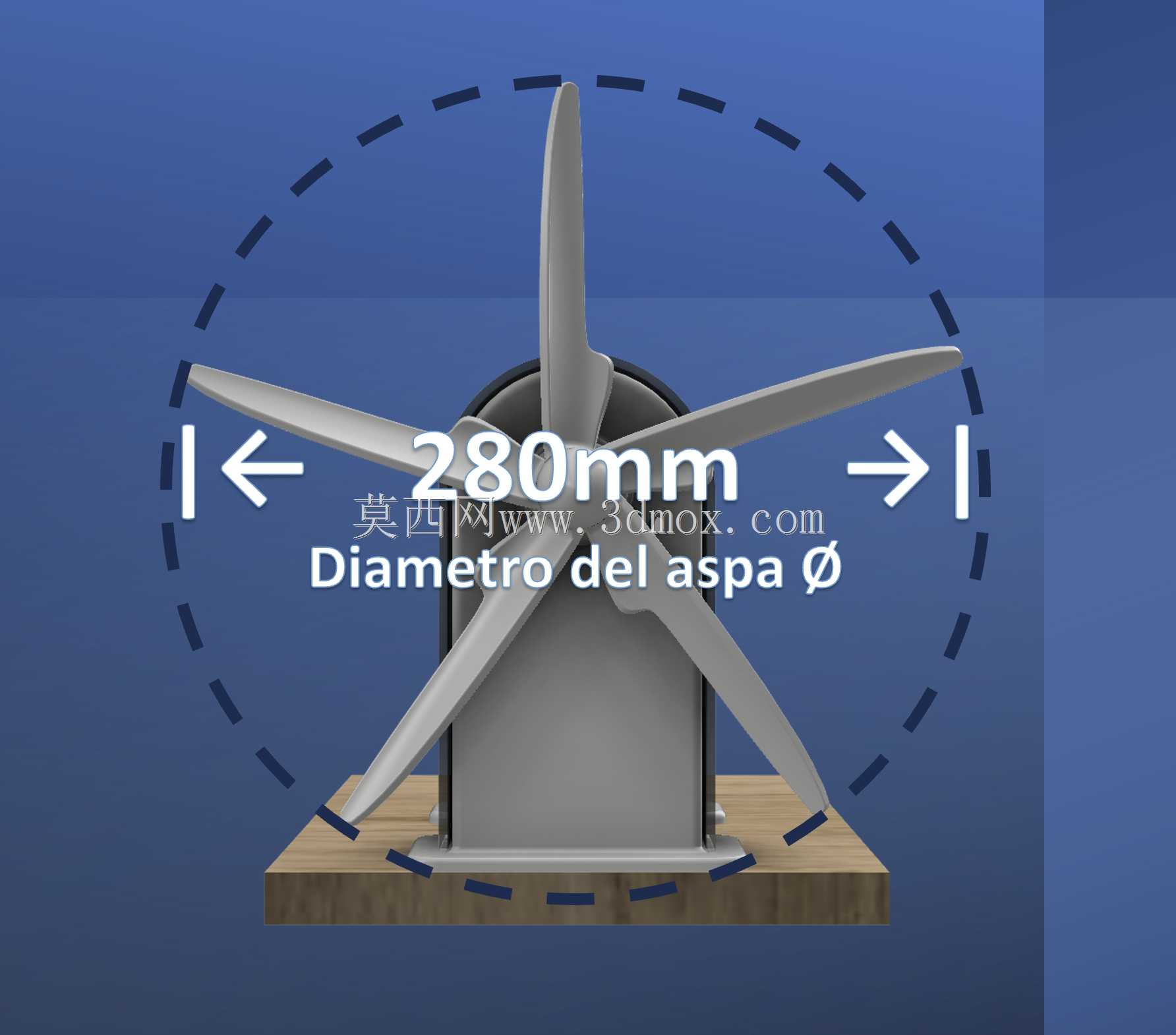

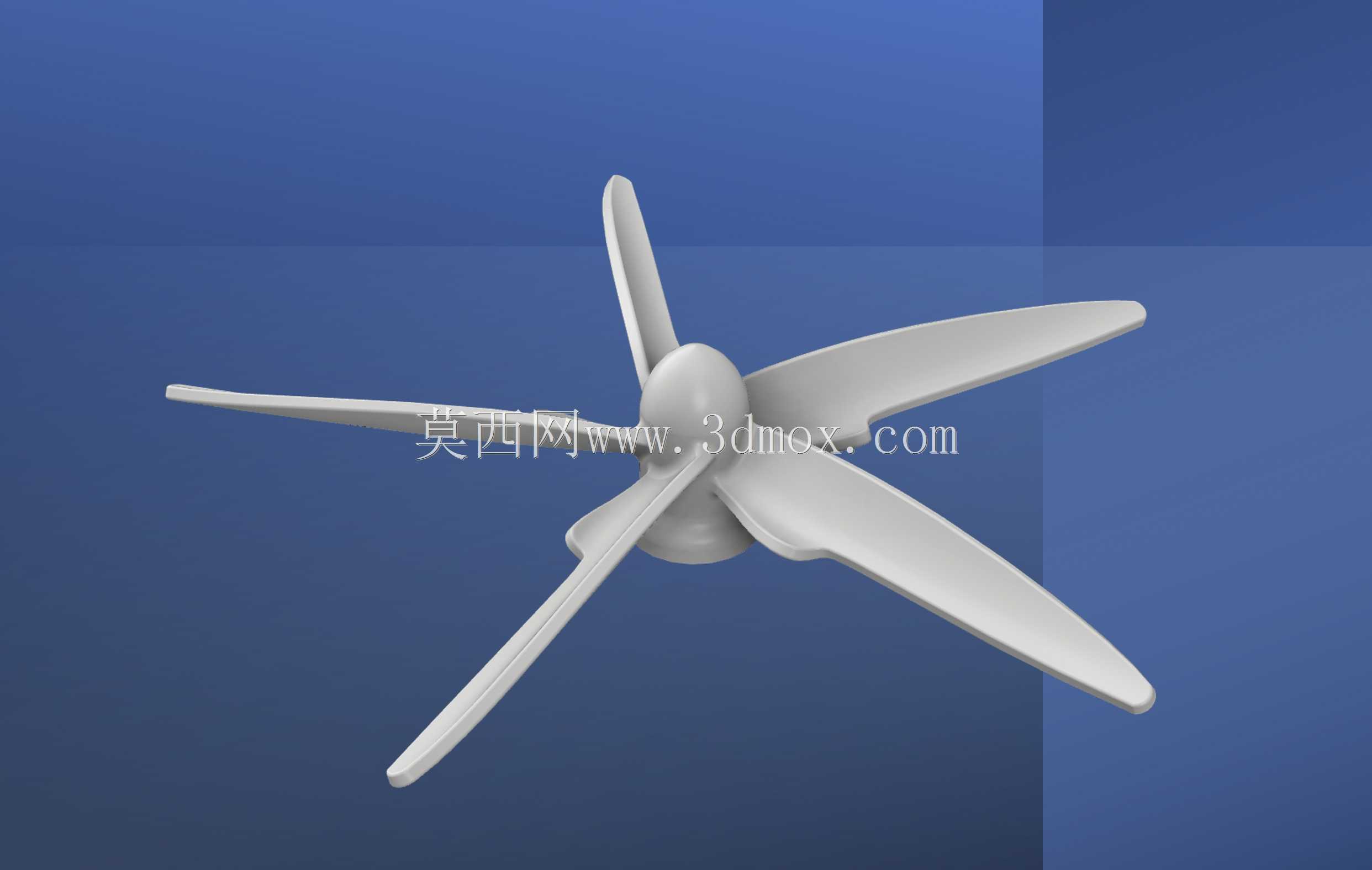

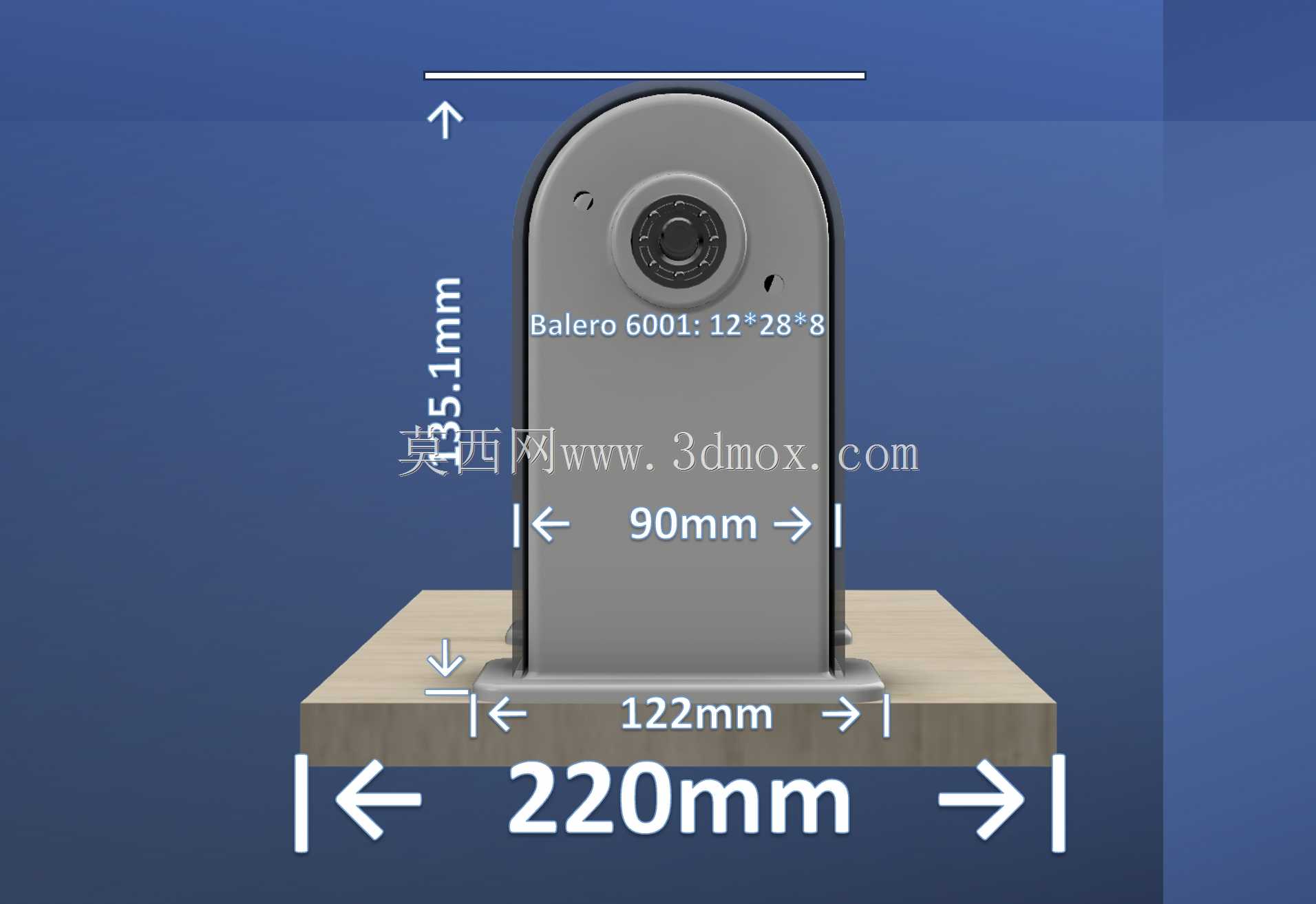

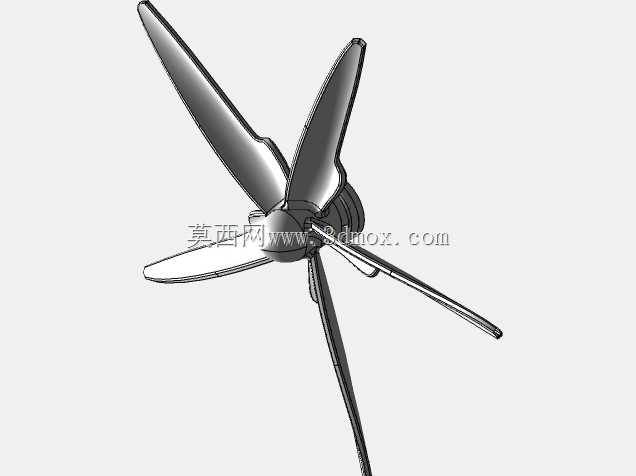

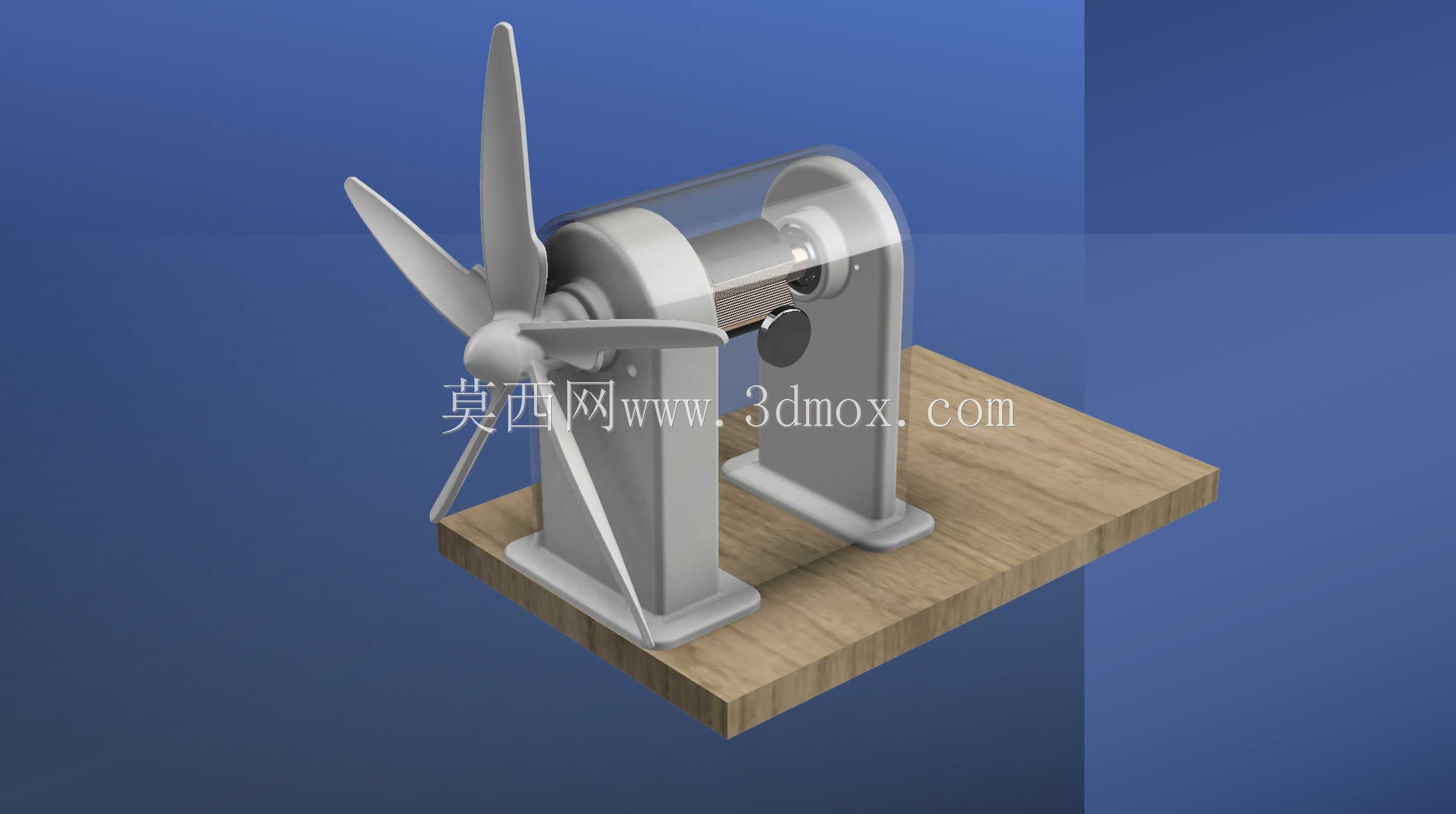

　　螺旋桨采用五叶布局，叶片翼型做了简化处理，降低小尺寸成型的难度，同时保证低风速下的启动性能，无需较高的切入风速即可带动转子转动。整体支撑结构采用立式双支座设计，发电主体通过支座固定在方形安装底板上，底板预留了安装孔位，可直接固定在实验台架、户外支架等安装基面，安装边界需预留足够的风轮转动空间，风轮旋转直径范围内无遮挡物即可保证进风效率，整体结构重心落在底板中心区域，即使在较高风速下也不会出现倾覆问题。结构件的工艺适配性是设计时的核心考量，螺旋桨、电机支座等异形结构均适配3D打印工艺，采用常规ABS耗材即可完成制作，打印时无需添加大量支撑结构，降低后期处理的工作量；转子线圈的匝数设置兼顾了输出电压与制作难度，

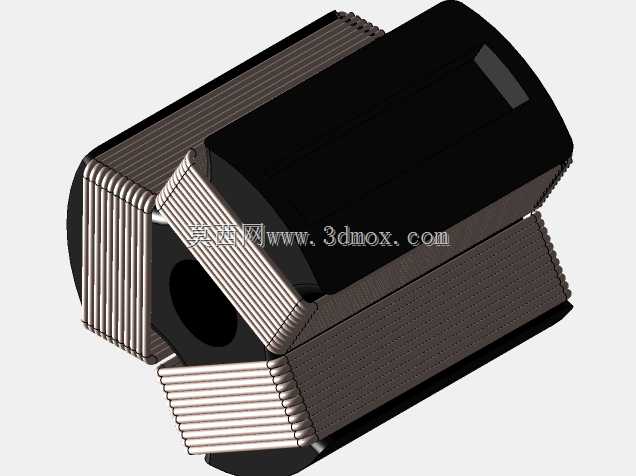

　　无需复杂的绕线设备即可手工完成绕制，转子部分采用激光切割的金属部件，保证导磁性能的同时，加工精度可满足装配要求；转轴采用回收的现成金属轴件，仅需做简单的尺寸测量与适配加工即可完成装配，无需定制专用轴类零件，大幅降低制作门槛。装置的传动路径做了简化设计，风轮直接与转子轴连接，省去了变速齿轮结构，既减少了传动过程中的机械损耗，也降低了装配复杂度，避免齿轮啮合带来的噪音与卡滞风险；定子部分的永磁体采用常规小规格钕磁铁，安装时直接嵌入定子支架的预留槽位即可，无需复杂的固定工艺。从安装适配角度看，整体结构的外接尺寸适配桌面级放置需求，底板尺寸可根据实际安装场景调整，若需在户外固定使用，可将底板更换为金属材质并增加配重，

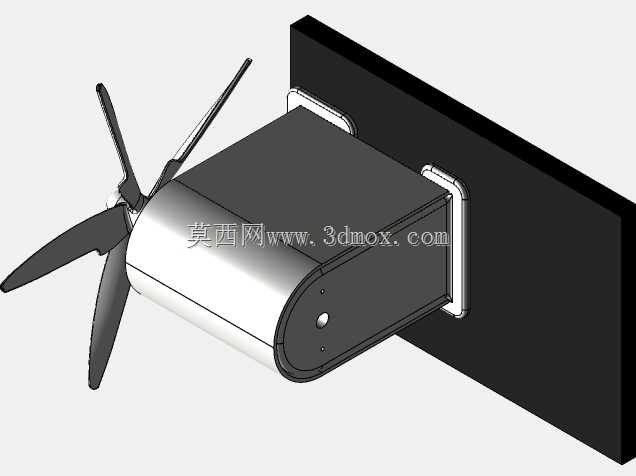

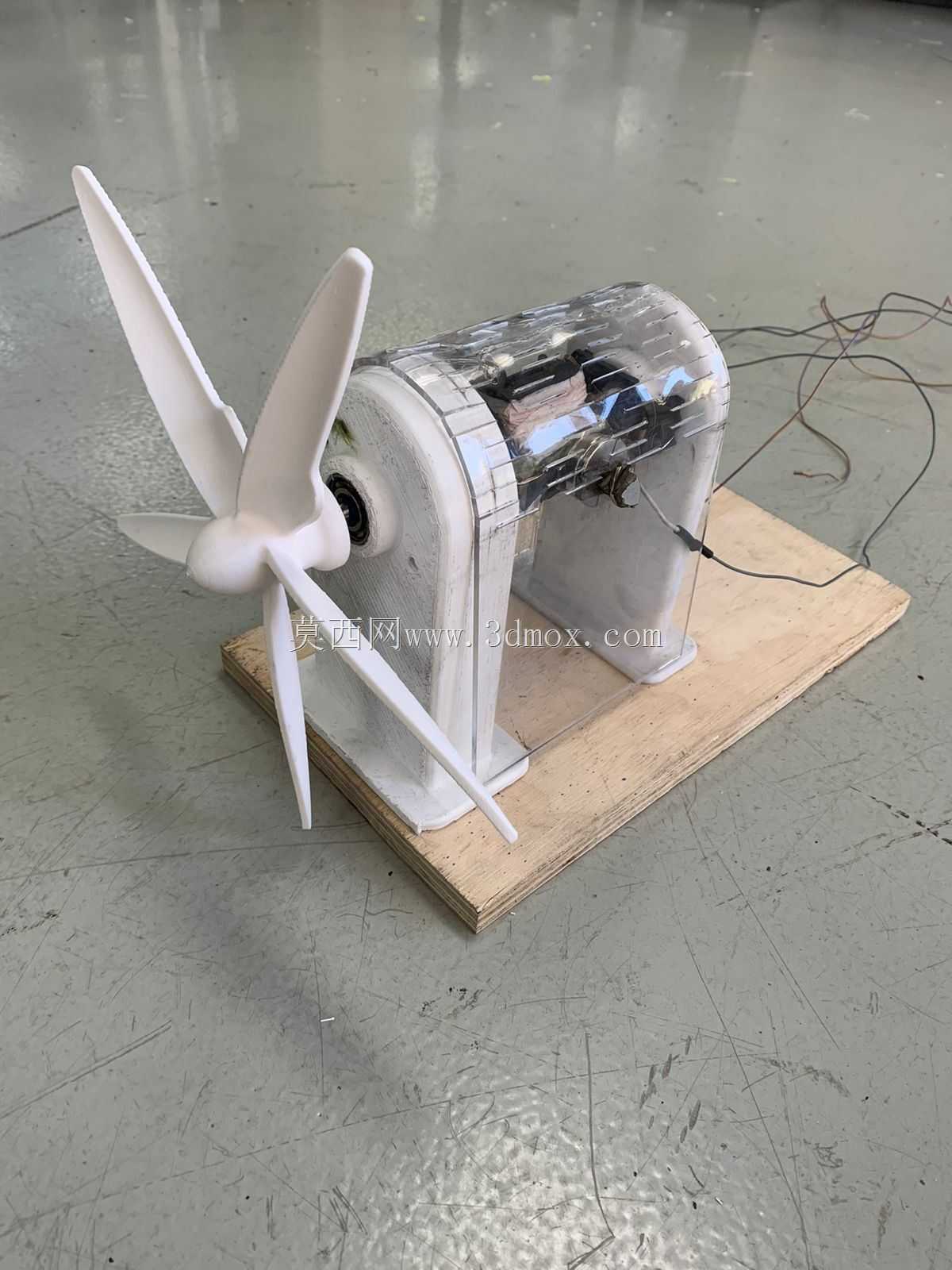

　　或通过螺栓直接固定在安装支架上，风轮的朝向可根据主导风向调整支座的安装角度，保证风轮始终正对来风方向，最大化风能捕获效率。装置的维护难度极低，由于结构件数量少，无复杂的密封、润滑结构，仅需定期清理风轮表面的浮尘，检查转轴的转动顺畅度即可长期使用，即使出现部件损坏，也可通过3D打印快速替换损坏的塑料件，无需整体更换装置。在教学场景使用时，可直接拆解展示内部的线圈、永磁体、传动结构，让学习者清晰观察发电装置的内部构造，区别于商用风机的密封式结构，这款装置的发电主体部分做了半透明可视化设计，可直接观察到内部转子的转动状态，更适合教学演示使用。针对小功率供电场景，装置的输出端可直接连接整流稳压模块，即可为小型锂电池充电，满足野外低功耗设备的持续供电需求，相比商用小型风机，其制作成本极低，所有部件均可通过常规加工手段获得，适合动手实践类的项目制作使用。
