这套小型立式风力涡轮装置面向风能利用教学、低速气流能量转换验证以及紧凑型分布式发电方案预研场景,整体采用框架式直立布局,将风轮捕获、动力传递、发电转换与支撑防护整合在同一台架内,适合在实验室风道、楼宇通风口、厂区余压排风段等空间受限位置开展性能测试与结构演示。

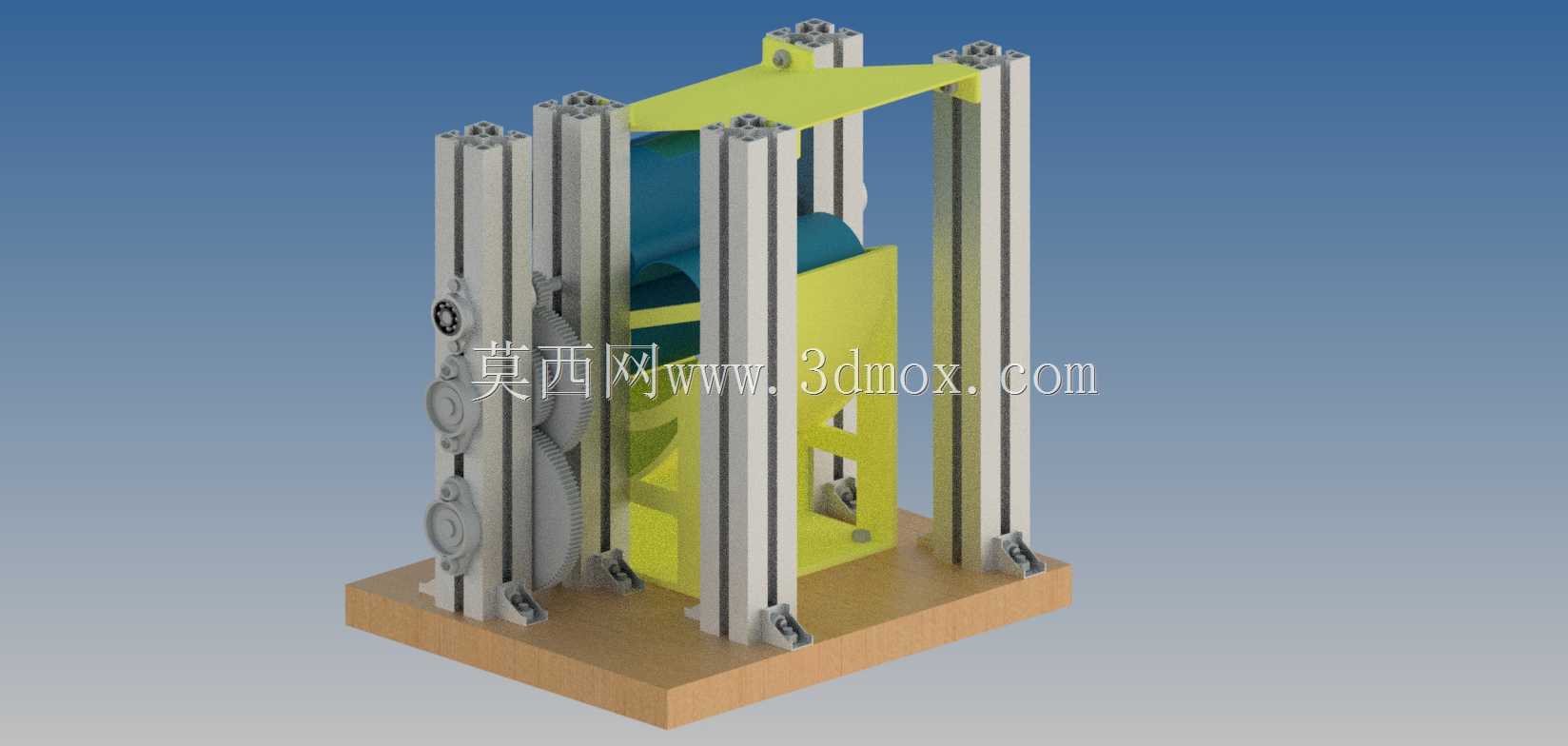

从安装边界来看,装置底部为整块矩形承载底板,四角预留紧固件安装位,可直接固定在实验台面或混凝土基础上;四根工业铝型材立柱沿底板四角竖直布置,通过角件与内置螺栓连接,形成稳定的门式受力框架。立柱间距在满足风轮回转直径的基础上保留侧向维护间隙,顶部横梁承担风轮上支点与导流罩定位,下部空间容纳传动轴、齿轮增速机构和发电单元。整机高度按桌面级实训设备控制,运输时可拆分为底板、立柱、横梁和内部功能模块,现场复装不需要大型吊装设备。
风路设计是该装置的核心思路之一。模型在风轮外侧配置黄色导流与风道构件,上部弧形导板用于约束来流方向,减少气流越过风轮顶部造成的逃逸;侧部封板形成近似竖向风道,使气流以较稳定的角度冲击叶片。与完全裸露的小型风轮相比,这种带风道约束的结构能够在低风速、紊流较多的室内或建筑边角环境中改善入流条件,也便于教学时观察气流通道与能量捕获区域的对应关系。风道构件采用薄板折弯与加强筋结合的方式,在控制重量的同时保证板面刚度,避免风致振动引起异响。
动力传递部分布置在框架一侧,可见多级轮系与张紧结构。风轮转轴将低转速、大扭矩动力输出后,经齿轮或带轮增速,使后端发电单元达到较合适的工作转速。轴系支点上下分布,有利于抑制长轴回转时的摆动;侧向传动件通过可调支座固定,装配时可通过调整支座位置控制啮合间隙或带体张紧度。对于实训类设备,这种外露传动布局并非单纯为了展示,它让学生能够直接观察转速变换、扭矩传递和支撑约束关系,也方便在后续改造中更换不同传动比的轮组,对比启动风速、空载转速和发电效率的变化。
机架选材以通用铝型材为主,型材槽口便于安装传感器、防护罩、照明件和测试仪表。底部底板提供连续支撑面,可承受风轮偏载、传动反力矩以及发电模块重量;立柱与横梁之间的标准连接件使框架具有较好的可重构性,若后续需要加高风轮、加宽风道或增加制动组件,不必重新焊接主体结构。框架内侧预留走线空间,发电输出线、测速线和温度采集线可沿型材槽道布置,避免与旋转部件干涉。
在实际用途上,该装置既可作为小型风能转换原理样机,用于验证垂直轴风轮在导流风道中的启动特性,也可作为机械综合实训载体,覆盖轴系支承、轮系传动、型材机架设计、薄板风道成型和机电安装等内容。设计时需要重点关注风轮与框架的安全间隙,保证叶片在极限变形状态下不触碰风道封板;传动区应设置可拆卸防护罩,既满足旋转件防护要求,又不影响教学观察;底板固定孔距需与常见实验台匹配,地脚附近保留水平调整空间。
结构建模过程中,风轮叶片、导流板、传动轴、齿轮、轴承座、铝型材和紧固件均按装配关系分层处理,能够清晰表达从气流输入到电力输出的完整路径。外形尺寸虽属于小型设备范畴,但受力逻辑与大型风力发电机组具有一致性:顶部受风载荷、立柱承受弯矩、底板传递反力、传动系统完成转速匹配。通过该模型,结构设计人员可以检查风道与风轮的配合边界,校核支架连接点位置,也能为低速余压风能回收装置的方案设计提供直观参考。
