猎鹰九号助推器着陆支撑结构设计

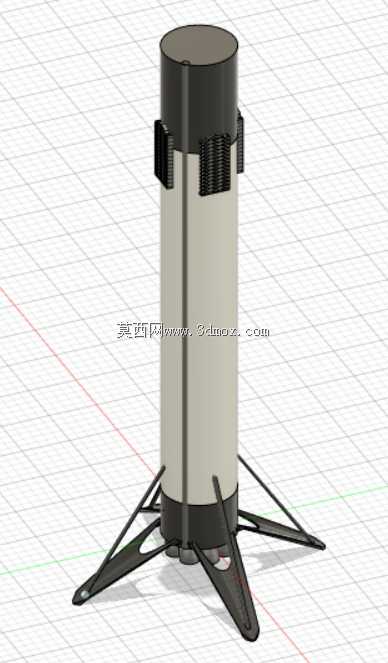

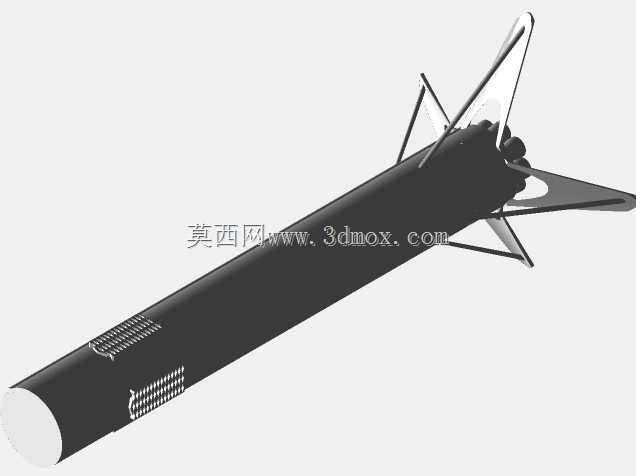

　　该结构对应航天运载火箭一子级回收阶段的着陆支撑系统，核心应用场景为火箭助推器完成主任务后返回大气层、接近地面着陆场的最终缓冲支撑环节，是实现运载器可重复使用的核心机械结构之一，直接决定回收过程中箭体的姿态稳定性与结构完整性，避免箭体在着陆冲击下出现倾覆、壳体变形或内部器件损伤。从功能特性来看，整套结构分为上部箭体连接段与下部着陆支腿两部分，上部柱形连接段直接与助推器箭体下端的承力舱段对接，周向均匀布置的四个锁止结构用于在飞行阶段将支腿牢牢收拢贴合在箭体外壁，降低上升段的气动阻力，待着陆程序启动后，锁止结构解锁，支腿在驱动机构作用下向外展开至预设支撑角度，形成稳定的四点支撑布局。设计过程中首先要考虑着陆冲击的载荷传递路径，

　　支腿与主连接段的铰接点必须对应箭体内部的主承力桁条位置，不能直接固定在薄壁箭体壳段上，否则着陆瞬间的冲击载荷会直接撕裂箭体蒙皮；支腿自身采用桁架式镂空结构，在保证足够抗弯、抗扭强度的前提下尽可能降低结构自重，毕竟航天发射每减少一克结构重量，就能对应提升有效载荷的搭载能力。安装边界方面，上部连接段的外径需与助推器箭体下端外径保持一致，外壁设置的整流凸起要与箭体表面的气动外形顺滑过渡，避免在超音速返回阶段产生额外的紊流扰动；支腿收拢状态下的外轮廓不能超出箭体本身的最大直径，防止上升过程中与发射塔架、级间分离机构产生干涉；展开后支腿末端形成的支撑圆直径需满足箭体稳定角要求，结合着陆时允许的最大倾斜角度计算，保证在横向风载、

　　残余水平速度的共同作用下，箭体重心投影始终落在四个支腿端点围成的支撑多边形内部。支腿末端的支撑脚设计有防滑齿面结构，能够适应混凝土着陆场、硬质荒漠场地等不同着陆面的摩擦系数要求，同时铰接位置预留了缓冲元件的安装空间，可配合液压或电磁缓冲器吸收着陆瞬间的冲击能量，将传递到箭体的过载控制在箭载设备可承受的范围内。整套结构的尺寸链设计需要严格匹配箭体总装的公差要求，连接段与箭体对接的端面平面度、支腿铰接孔的同轴度都要控制在航天结构的公差等级内，避免出现支腿展开不同步、锁止不到位的情况；周向布置的锁止机构采用冗余设计，单个锁止结构失效的情况下，剩余结构仍能保证飞行阶段支腿不会意外展开，同时着陆阶段单一支腿出现缓冲异常时，

　　其余三个支腿仍能临时维持箭体稳定，给控制系统留出姿态调整的余量。在实际工程应用中，这类着陆支撑结构还要配合箭体的着陆制导系统工作，支腿展开的触发高度、展开速度都要与发动机反推节流的时序精准匹配，展开过早会增加低空阶段的气动阻力，影响落点精度，展开过晚则会在触地时无法形成有效支撑；结构选材上优先选用高强度低密度的航天级铝合金与复合材料，在满足多次重复使用疲劳强度要求的前提下，尽可能压缩结构死重，同时所有外露部件都要做防热涂层处理，抵御返回大气层过程中气动加热产生的高温，避免结构受热变形影响动作精度。
