GT2皮带配套扭转式张紧弹簧结构

　　在桌面级3D打印机、小型激光雕刻机这类采用同步带传动的轻载设备里，GT2同步带的张紧度直接决定了传动精度、回程误差大小以及皮带本身的使用寿命，这款扭转张紧弹簧就是专门针对这类场景设计的张紧执行元件。很多入门级设备出厂时采用的是固定位张紧结构，靠调整安装座的螺栓位置拉扯皮带实现张紧，设备运行一段时间后皮带出现蠕变伸长，张紧力下降就容易出现丢步、传动异响、雕刻或打印轮廓错位的问题，加装这类扭转张紧弹簧就能实现动态补偿，不需要反复手动调整张紧螺栓。

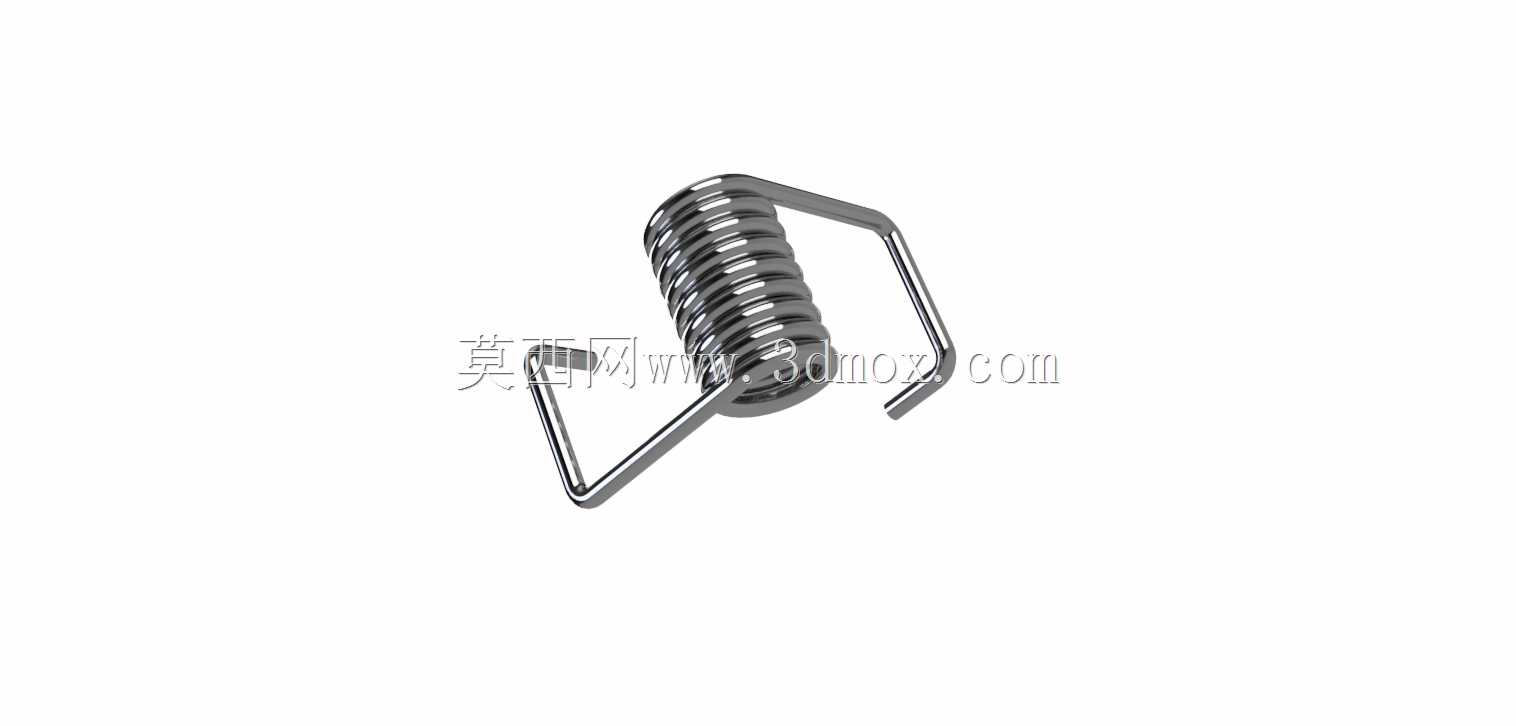

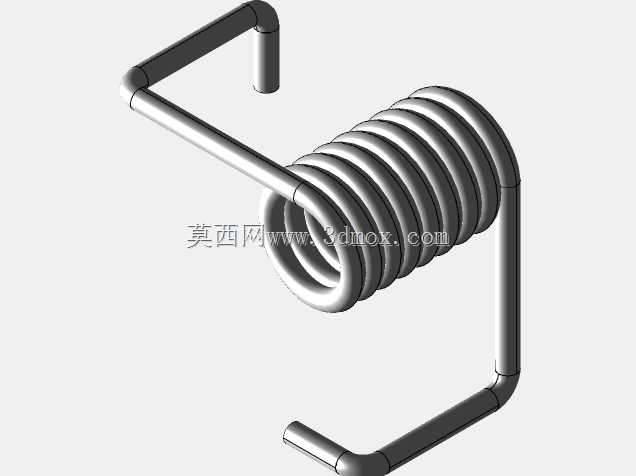

　　从结构设计逻辑来看，这款弹簧采用扭转弹簧的工作原理，依靠簧圈绕轴线扭转产生的回弹力提供张紧力，区别于常见的拉伸式张紧弹簧，它的两个伸出支脚做了直角弯折处理，其中一个支脚用于卡接在设备的机架固定孔位上，另一个支脚抵靠在皮带惰轮的安装摆臂上，当皮带出现松弛伸长时，弹簧的扭转回弹力会推动摆臂绕转轴小幅转动，始终给惰轮施加一个垂直于皮带传动段的压力，保证皮带的张紧力维持在合理区间。簧圈部分采用等节距密绕设计，簧丝直径匹配轻载传动的张紧力需求，既不会因为弹力过大导致皮带拉伸变形、轴承受力过载，也不会因为弹力不足无法抵消皮带的松弛量。

　　安装边界方面，这款弹簧的簧圈内径适配常用的M3/M4规格的固定转轴，不需要额外定制特殊尺寸的安装轴，两个支脚的伸出长度经过适配，安装后摆臂的摆动行程控制在5-8mm范围内，足够覆盖GT2皮带正常使用周期内的蠕变伸长量，不会出现摆臂行程到头后失去张紧作用的问题。安装时需要注意弹簧的扭转预压角度，初始安装时给弹簧预留15-20度的预扭转角，保证初始状态下就能给皮带提供足够的初始张紧力，避免设备刚启动时出现皮带打滑的情况。

　　实际使用场景中，这类扭转张紧弹簧相比拉伸弹簧的布局更紧凑，不需要预留拉伸弹簧的直线伸缩空间，对于桌面级设备这类内部安装空间非常局促的产品来说，能大幅节省机架的布局空间，同时扭转弹簧的力值衰减速度比同规格拉伸弹簧更慢，长期使用的张紧力稳定性更好。在做设备改装或者原厂配件替换时，只需要确认簧圈的适配轴径、支脚的弯折角度以及初始弹力值，就能直接替换安装，不需要对原有设备的安装结构做额外修改。设计这类弹簧的时候，还要考虑簧丝的表面处理，常规采用镀镍处理就能满足普通办公环境下的防锈需求，不会因为长期暴露在空气中出现锈迹污染传动部件，同时簧圈的两端要做磨平处理，避免安装后簧圈端面和安装座、摆臂之间出现卡滞，影响张紧动作的顺畅性。

　　很多结构设计人员在做小型同步带传动布局时，容易忽略动态张紧的设计，直接采用固定张紧结构，导致设备交付使用后维护频率很高，需要定期提醒用户重新调整皮带张紧度，而采用这类配套的扭转张紧弹簧，能把皮带张紧的维护周期延长数倍，同时降低因为张紧力不足导致的传动故障概率。在选型匹配时，要根据皮带的宽度、两带轮的中心距来选择对应弹力的弹簧，比如6mm宽度的GT2皮带，搭配这款弹簧的弹力刚好能把张紧力控制在合适范围，不会出现张紧力过大导致皮带运行阻力陡增、电机负载过大的问题，也不会因为张紧力过小出现高速传动时皮带跳齿的问题。
