金属质感三叉星环形车标立体结构设计

　　这款三叉星环形标识的结构设计，首先要考虑的是装车后的多场景适配需求，在乘用车的前格栅安装位、尾门钣金安装位、轮毂中心盖安装位、方向盘中央装饰位都能匹配对应的安装边界，不同安装位的固定结构需要做差异化适配，比如前格栅位置的标识需要预留卡扣安装位，背面设计对应格栅筋位的卡槽，避免行车过程中出现松动脱落，尾门位置的标识则需要预留背胶粘贴的平整基面，同时兼顾钣金曲面的贴合度，避免出现边缘翘边的问题。从功能特性来看，这款标识除了基础的品牌识别作用，还要考虑户外使用的耐候性，结构设计上所有外表面都做了连续的圆弧过渡，没有尖锐的棱角，既满足车辆外饰件的安全法规要求，也能减少行车过程中的风阻，同时避免积水积灰的死角，日常使用中更容易清洁，

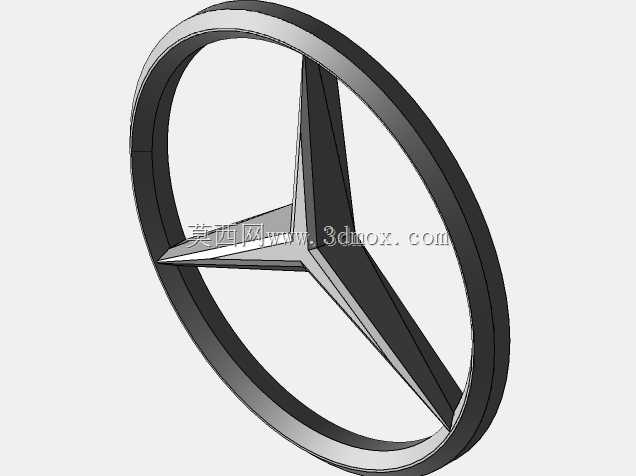

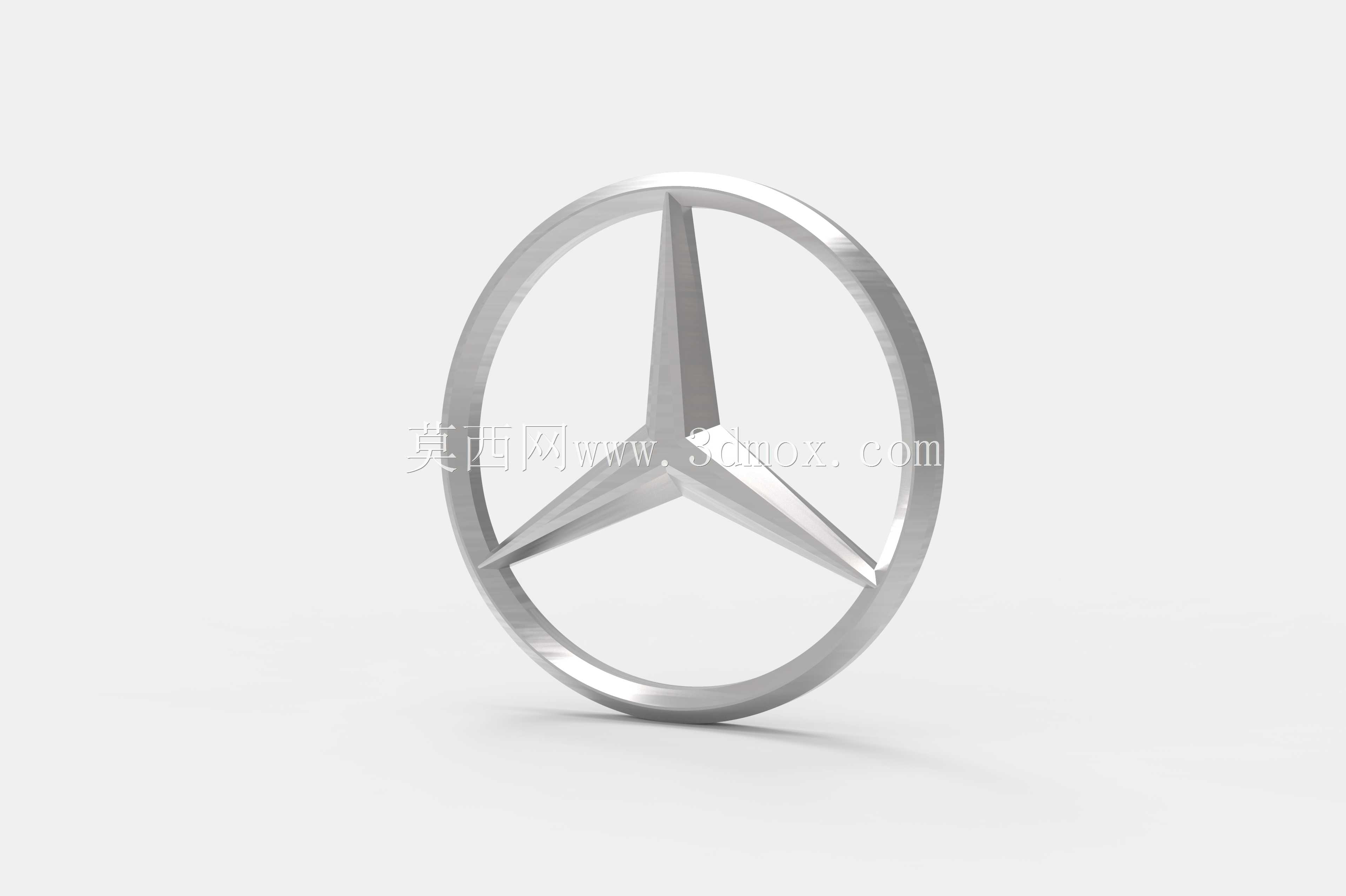

　　长期日晒雨淋也不容易出现污渍残留腐蚀表面的问题。设计思路上，首先确定环形外圈的截面形态，采用类椭圆的圆润截面，外圈的宽度和整体直径的比例控制在1:8左右，保证视觉上的协调感，三叉星的三个支臂从中心交汇点向外延伸，和环形外圈的内侧做顺滑的相切连接，每个支臂的截面都做了中间厚边缘薄的渐变处理，中心交汇位置的厚度最大，向外圈连接位置逐渐收薄，既保证整体的结构强度，也能在光线照射下形成自然的光影过渡，凸显金属质感。外形尺寸方面，常规装车版本的整体外圆直径控制在70mm到90mm区间，对应不同车型的安装位尺寸可以做等比例缩放，安装边界上，标识背面的固定结构不超出外圆的投影范围，预留的安装卡扣或者背胶区域距离外圆边缘至少3mm，

　　避免安装后出现边缘漏胶或者卡扣外露的问题，中心交汇位置的背面做内凹处理，既可以减少材料用量，也能为安装定位柱预留空间，保证安装时的同轴度。在实际生产适配中，这款结构既可以适配ABS材质的镀铬注塑工艺，也可以适配锌合金压铸后抛光镀铬的工艺，甚至可以适配纯金属铣削的定制改装版本，不同工艺下的壁厚设计都做了对应考量，注塑版本的整体壁厚控制在2.5mm到3mm之间，避免注塑过程中出现缩痕，压铸版本的壁厚可以适当增加到4mm，保证压铸时的金属液填充流畅性，不会出现冷隔缺料的问题。另外还要考虑标识和安装基座的配合间隙，标识安装后和基座之间的间隙控制在0.5mm以内，既保证安装顺畅，也不会出现晃动异响，

　　三叉星的三个支臂的角度严格控制在120度等分，保证视觉上的对称平衡，每个支臂的棱线都做了R0.3mm的圆角处理，避免镀铬或者抛光过程中出现露底的问题，也能减少使用过程中棱角磕碰掉漆的风险。在3D打印快速验证场景下，这个结构不需要额外添加支撑就可以实现顺利打印，所有悬空面的角度都大于45度，打印完成后只需要简单的打磨抛光就可以达到展示效果，适合改装定制场景下的快速打样验证，测试不同尺寸、不同表面处理效果的装车适配性。
