梅赛德斯奔驰三叉星环形车标结构设计

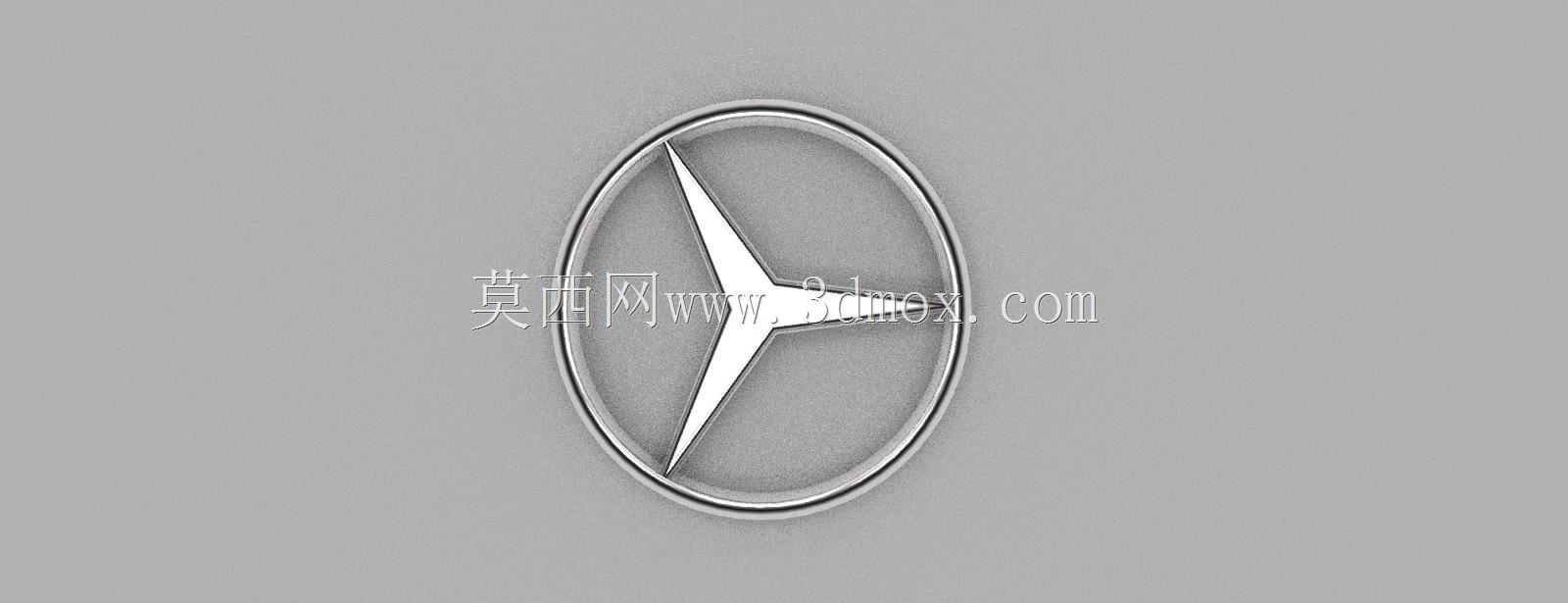

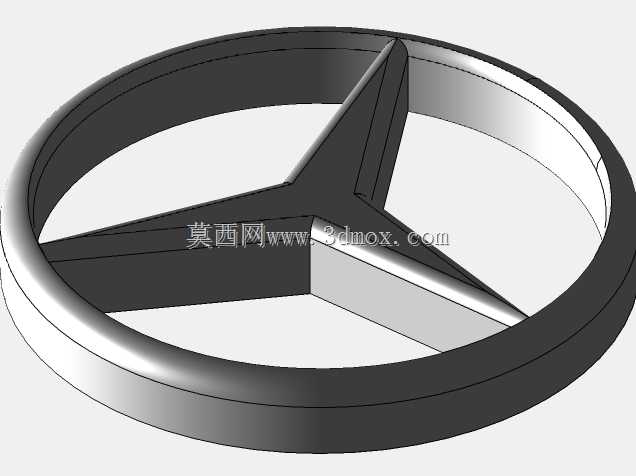

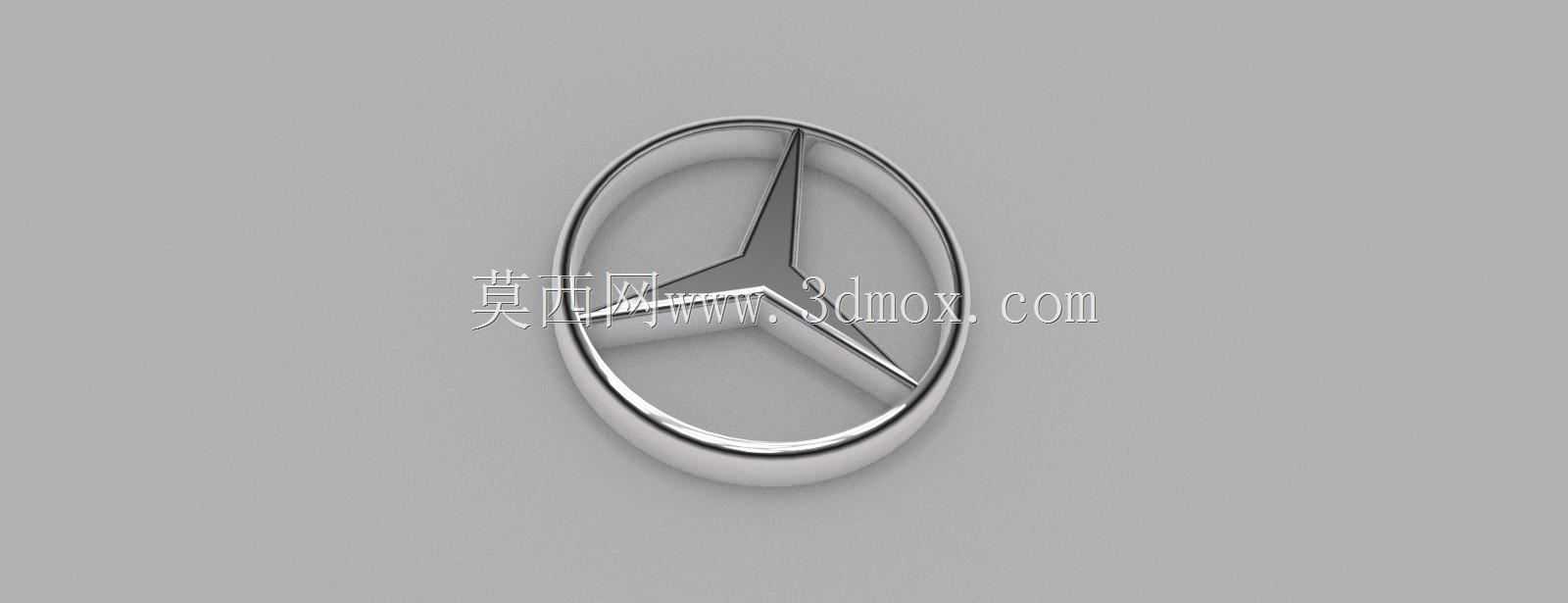

　　作为整车外饰辨识度的核心部件，这款三叉星环形车标的结构设计需要兼顾外观质感、安装适配性与长期使用可靠性，在整车外饰件的开发流程中，车标属于视觉焦点类零件，其安装位置覆盖车头进气格栅、车尾门、轮毂中心盖、方向盘中央等多个区域，不同安装位的结构边界存在明显差异，建模时需要针对不同场景做适配性调整。从结构特性来看，这款车标采用经典的环形外框包裹三叉星辐条的构型，三叉星的三个支臂呈120度均匀分布，支臂与外圆环的衔接处做了连续的圆弧过渡，既避免应力集中提升结构强度，也让金属镀铬后的光影过渡更自然，不会出现棱角处的反光断层。建模过程中首先确定外圆环的截面轮廓，常规量产车的车头标外圆环截面多采用带微小弧度的类椭圆截面，而非正圆形，

　　这样在不同角度的光线照射下，能形成更具层次感的镀铬亮面效果，避免正圆截面带来的反光过于集中、视觉单薄的问题。三叉星支臂的厚度从中心交汇点向外圆环衔接处做渐变处理，中心区域厚度略大，保证与背部安装结构的连接强度，靠近外圆环的位置厚度逐步收窄，和圆环截面顺滑衔接，整个外露面的拔模角度控制在1.5度到2度之间，既满足注塑或者压铸工艺的脱模要求，也不会因为拔模角度过大导致侧面可见明显的斜度，影响外观质感。针对不同安装场景的结构适配，安装在进气格栅上的车标，背部需要设计带卡扣的安装基座，基座的卡扣位置需要对应格栅上的预留安装孔位，卡扣的悬臂厚度、卡接量需要根据常用的工程塑料特性计算，保证安装时的按压力度在150N到200N之间，

　　既不会因为卡接过松导致车辆行驶中出现松动异响，也不会因为卡接过紧导致装配困难或者拆卸维修时损坏格栅漆面。安装在尾门的车标多采用背胶粘贴的固定方式，背部需要设计平整的粘贴基面，基面的平面度公差控制在0.2mm以内，保证背胶能够完全贴合，避免出现缝隙导致雨水渗入或者长期使用后脱落，同时粘贴基面需要设计几个微小的定位凸点，对应尾门钣金上的定位凹坑，保证装配时的位置精度，避免出现车标歪斜的外观缺陷。轮毂中心盖位置的车标尺寸更小，需要考虑轮毂高速旋转时的离心力影响，整个车标的重量需要控制在8g以内，背部的卡接结构需要做加强筋处理，避免高速旋转时卡脚断裂导致车标飞出。方向盘中央的车标则需要兼顾安全气囊爆破的要求，车标背部不能有尖锐的凸起结构，材料需要选择带一定韧性的ABS材质，避免气囊弹出时车标碎裂形成飞溅物。从外形尺寸的边界来看，常规乘用车的车头主车标外圆环直径多在180mm到220mm之间，整体突出安装面的高度控制在12mm到18mm之间，突出高度过高会增加车辆行驶时的风阻，也容易在洗车或者轻微碰撞时被剐蹭损坏，突出高度过低则会让车标缺乏立体感，视觉上显得单薄。车尾标的直径通常比车头标小30%左右，多在120mm到150mm之间，突出高度控制在8mm到12mm，避免尾门开关时产生风噪。轮毂盖车标的直径多在60mm到75mm之间，方向盘车标直径多在45mm到55mm之间，建模时可以基于同一个基础外观曲面，通过参数化缩放调整不同尺寸版本的模型，

　　同时针对每个版本的安装位调整背部的固定结构，保证不同位置的车标外观视觉一致性。表面处理方面，外露面通常采用镀铬工艺，建模时需要保证所有外露面的曲率连续，避免出现曲面褶皱或者曲率突变，否则镀铬后会出现明显的光影瑕疵，影响品牌标识的精致感。三叉星的三个支臂边缘需要做0.3mm到0.5mm的小圆角处理，既避免加工过程中出现锐边，也能让镀铬后的边缘亮线更均匀流畅。在实际的整车开发验证阶段，这款车标需要通过高低温循环测试、耐紫外线老化测试、洗车高压水枪冲击测试、耐腐蚀性测试等多项验证，建模时的结构设计需要提前考虑这些测试要求，比如外圆环和三叉星的衔接处不能出现尖角狭缝，避免积水导致镀铬层腐蚀起泡；背部的安装结构需要设计排水槽，避免安装位置积水长期浸泡背胶或者卡扣导致固定失效。很多人在做这类标识类零件建模时，容易只关注外观曲面的造型，忽略背部安装结构和工艺要求，最终导致模型无法直接用于生产，这款模型在构建外观曲面的同时，同步完成了不同安装场景下的背部结构设计，所有壁厚、过渡圆角、拔模角度都符合量产工艺要求，既可以用于外观渲染展示，也可以直接作为结构设计的基础模型，根据具体车型的安装边界做微调后即可投入开模生产。
