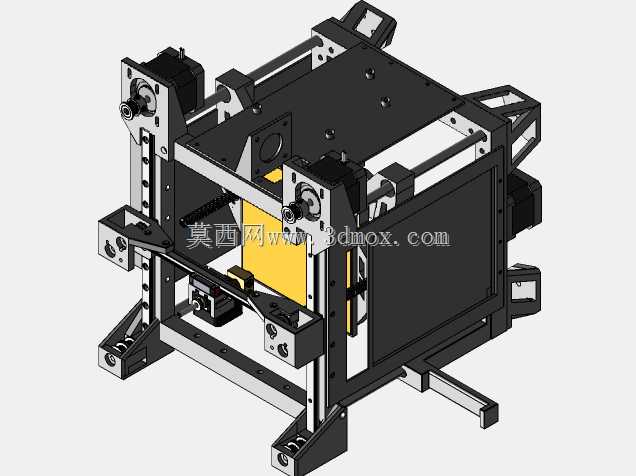

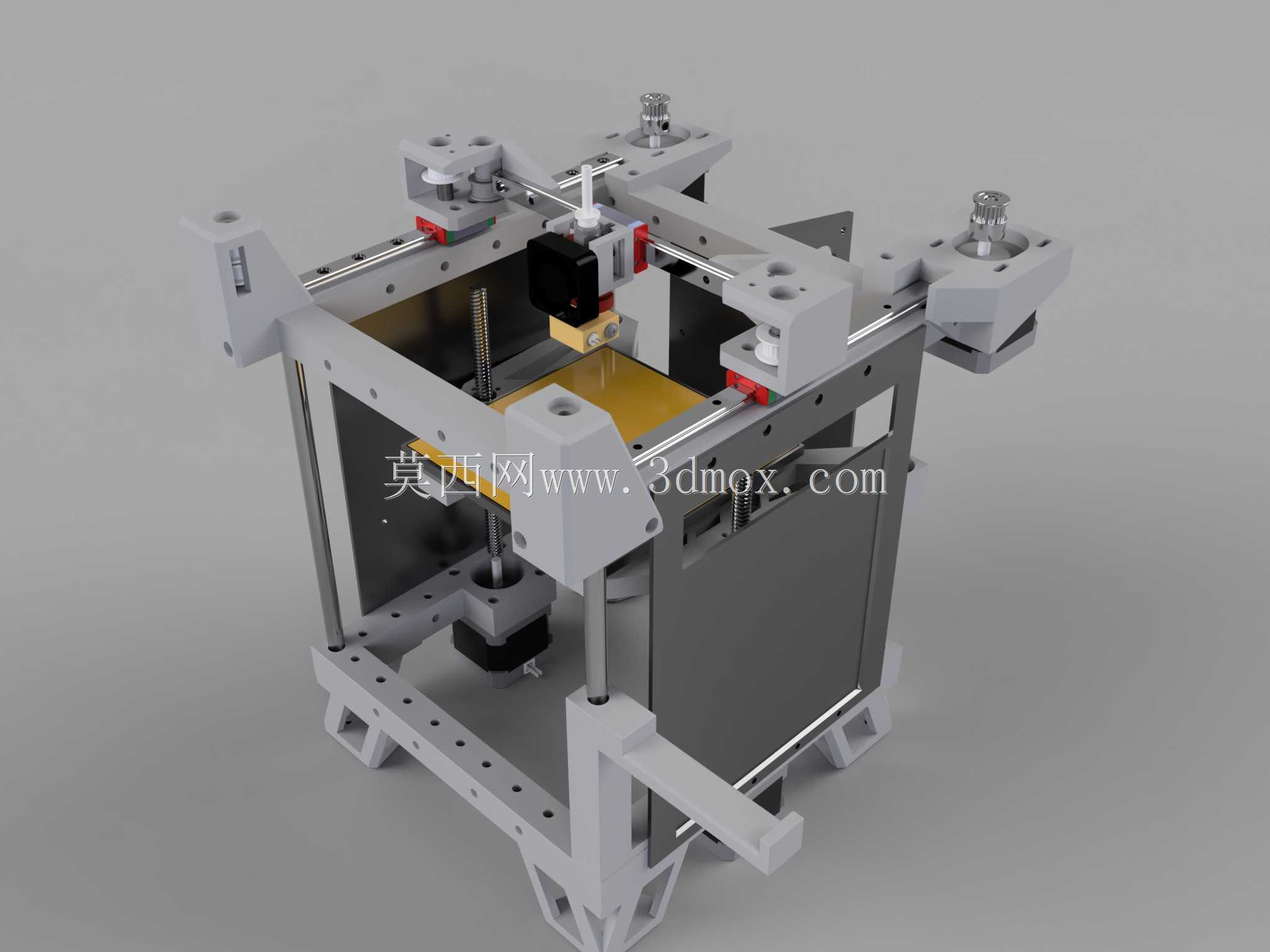

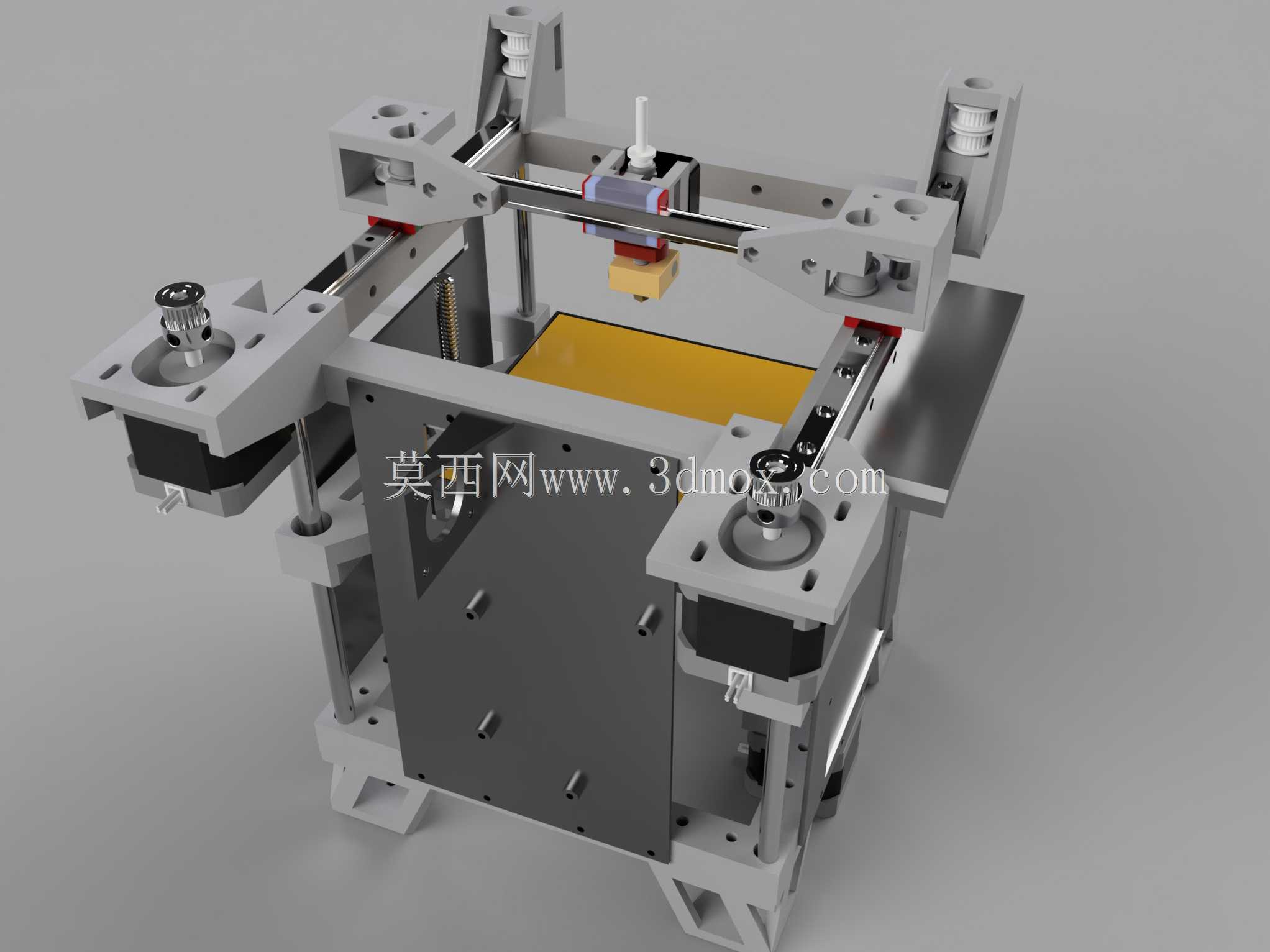

Magnum rook V0.4版DIY桌面3D打印设备

　　在桌面级增材制造的个人DIY与小型工作室应用场景里，这类基于经典Rook机型迭代的打印设备，主要面向个人创客、模型爱好者、小型手办打样场景，能够完成小尺寸功能性零件、创意模型、结构验证样件的熔融沉积成型作业，相比市售量产同尺寸机型，更适配动手能力较强的使用者按需调整结构、替换易损件的使用需求。从结构设计逻辑来看，这款设备针对初代DIY机型常见的框架刚性不足、高速打印时框架谐振导致的层纹错位问题做了针对性优化，整体框架采用型材拼接加角件加固的组合形式，在运动轴安装位、电机固定座、挤出机安装区域额外增加了加强连接结构，避免长期往复运动带来的连接位松动、形位公差偏移问题，有效提升长时间连续打印的成型精度稳定性。

　　设备的成型空间边界为120mm×120mm×120mm，和同级别经典桌面机型的成型尺寸保持一致，这个尺寸区间刚好覆盖绝大多数个人DIY零件、创意手办、结构验证样件的尺寸需求，不会因为成型腔过大导致设备整体占地面积冗余，也不会因为成型空间过小限制常规零件的打印适配性，放置在普通桌面即可完成安装使用，不需要额外预留过大的操作空间。运动结构部分，XY轴的电机安装支架预留了金属件替换的设计余量，原厂设计默认适配热塑性塑料打印件制作支架，当使用者有长时间高速打印、大流量挤出的使用需求时，可以将该位置的塑料支架替换为金属加工件，提升支架的导热能力，将电机运行产生的热量更快传导散发，避免电机长时间高温运行导致的扭矩衰减、寿命缩短问题，

　　这种预留改装冗余的设计思路，刚好匹配DIY用户群体按需升级设备的使用习惯，不需要对整体框架做二次打孔改造就能完成局部性能升级。床体结构做了轻量化设计，在保证平台安装平面度、运动刚性的前提下尽可能降低运动部件的重量，减少Z轴升降运动时的惯性负载，提升层厚控制的响应速度，避免平台过重导致的Z轴步进电机丢步、层厚偏移问题。挤出机和控制板的安装位置做了集成化布局，将控制板安装在框架侧部的封闭区域，既能够隔离打印区域的热量辐射，避免控制板电子元件长期处于高温环境下加速老化，也能缩短挤出机到控制板的走线长度，减少走线冗余带来的运动干涉、信号干扰问题。所有结构件默认适配PLA、ABS这类常见的热塑性3D打印材料制作，

　　不需要使用特殊工程材料就能完成整机组装，降低个人制作者的零件加工门槛，组装时只需要按照常规FDM设备的装配流程，依次完成框架拼接、运动轴调试、挤出机校准、平台调平步骤即可投入使用，不需要额外定制特殊规格的紧固件、传动件。从实际使用的适配场景来看，这款设备既可以作为个人爱好者入门3D打印的组装练手机型，通过整机组装过程熟悉FDM设备的结构原理、调试逻辑，也可以作为小型工作室的辅助打样设备，完成小尺寸零件的快速验证打印，加固后的框架结构能够支持比初代机型更高的打印速度，在保证成型精度的前提下缩短单件打印的周期。设备的走线空间全部在框架内侧预留了走线槽位，组装时可以将所有电机线、温控线、信号线全部隐藏在框架型材的槽位内，避免走线外露导致的运动剐蹭、积灰问题，也让设备整体外观更加整洁。在安装边界上，设备底部的支撑脚向外延伸出一定距离，提升设备放置的稳定性，即使打印速度较高、运动部件往复加速度较大时，也不会出现设备晃动、位移的问题，不需要额外将设备固定在工作台面上，日常移动、调整位置都比较方便。
