3D打印机灯丝线轴安装固定支架

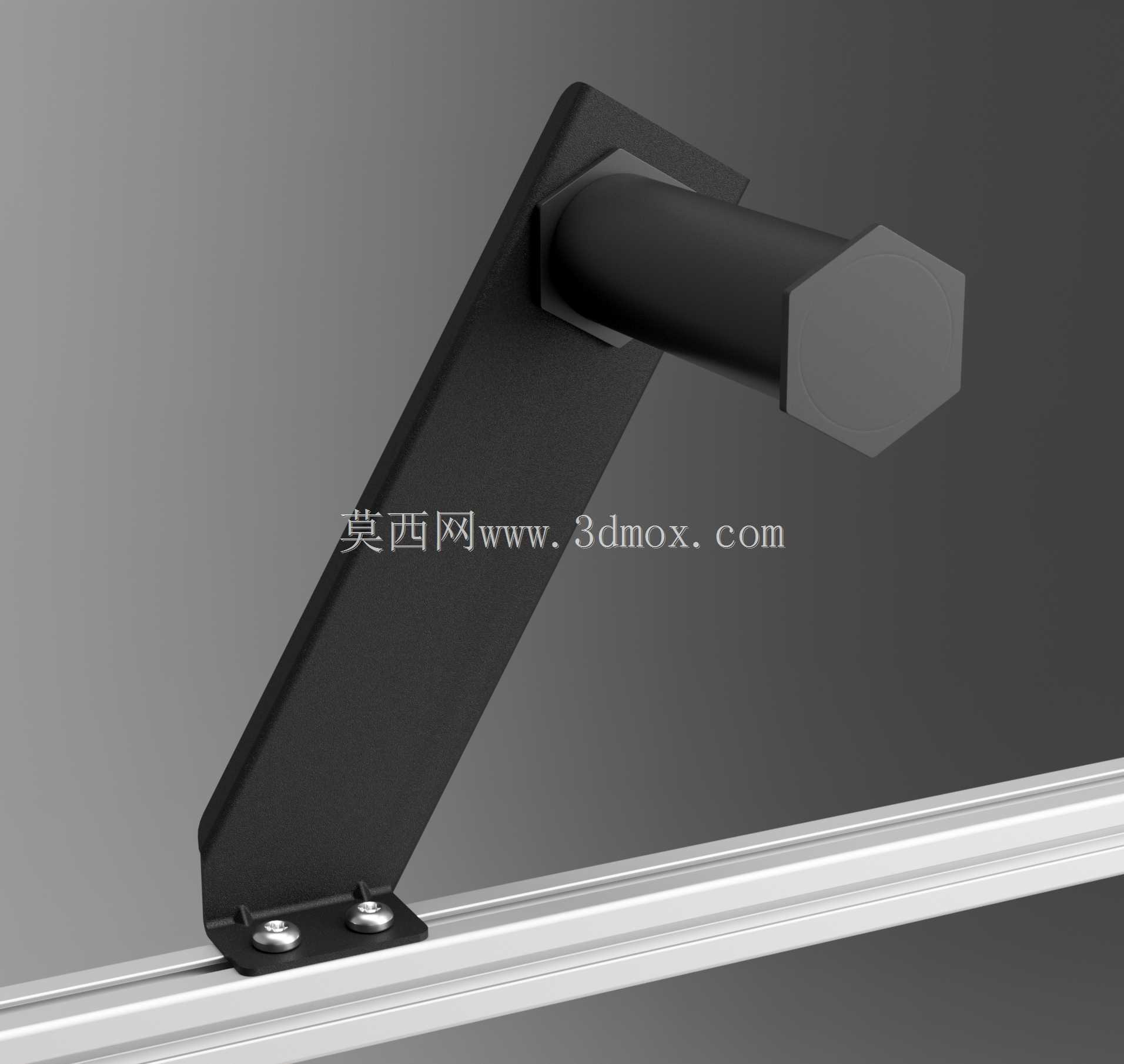

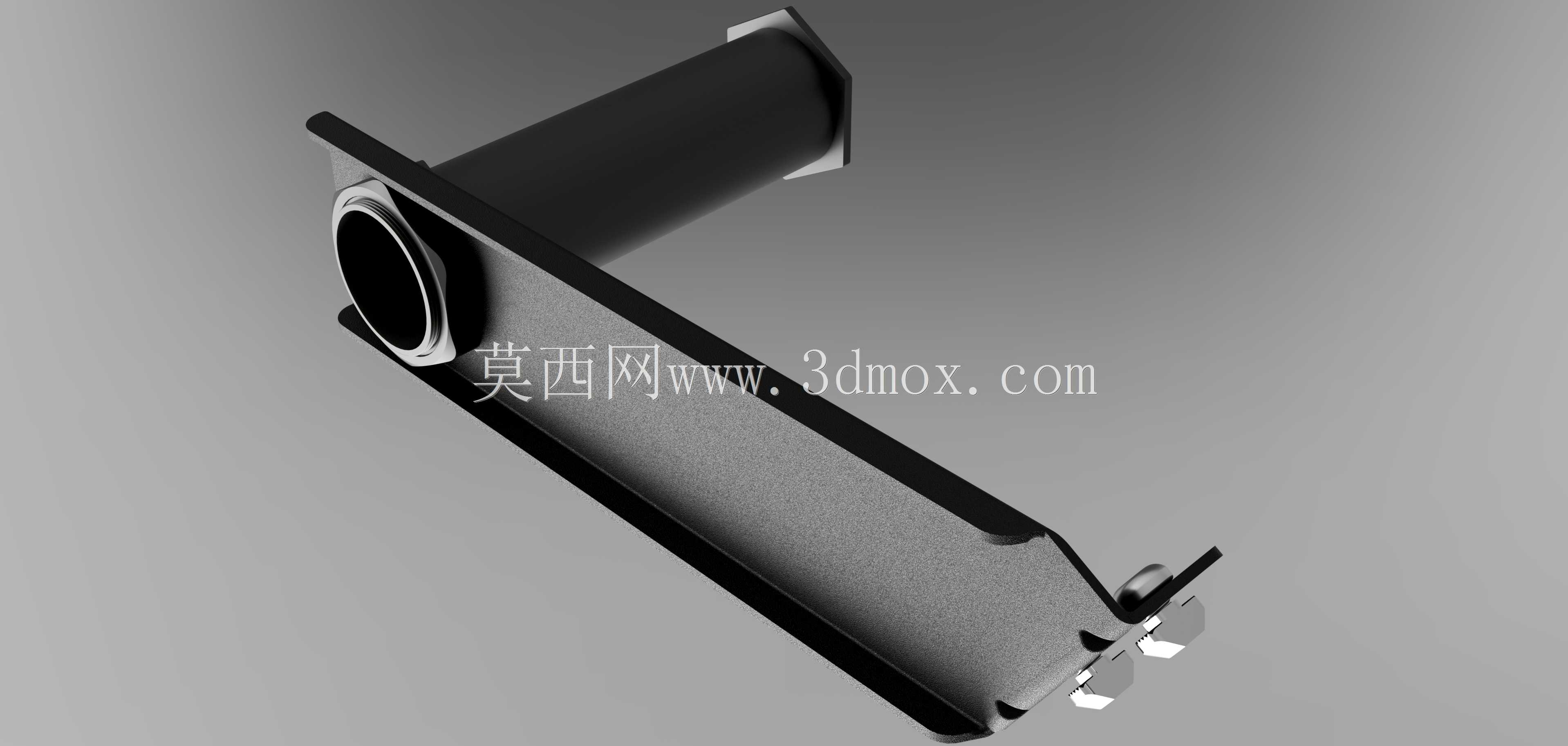

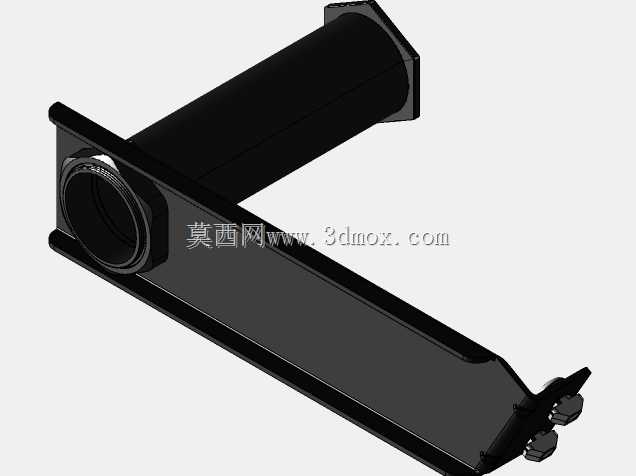

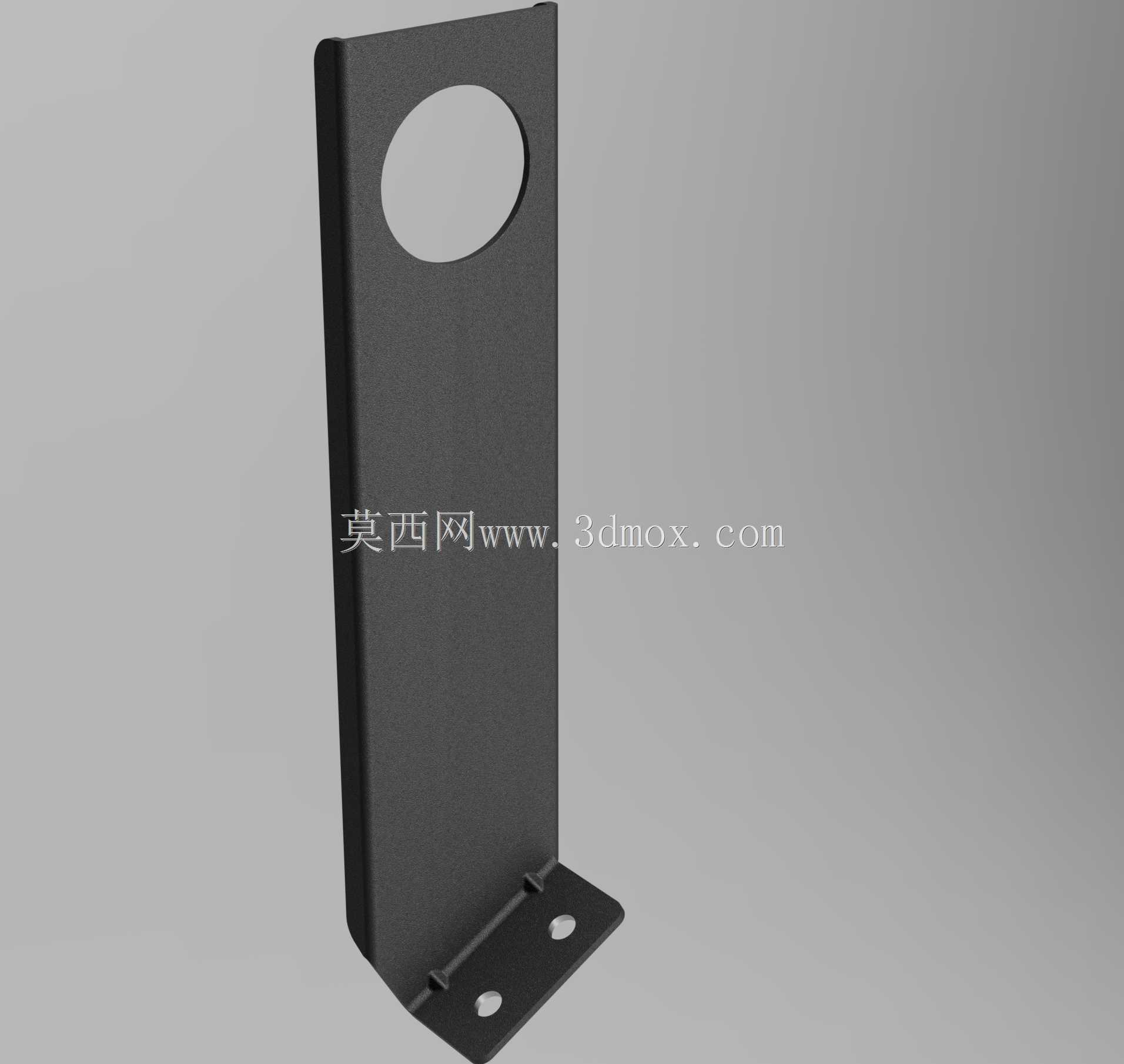

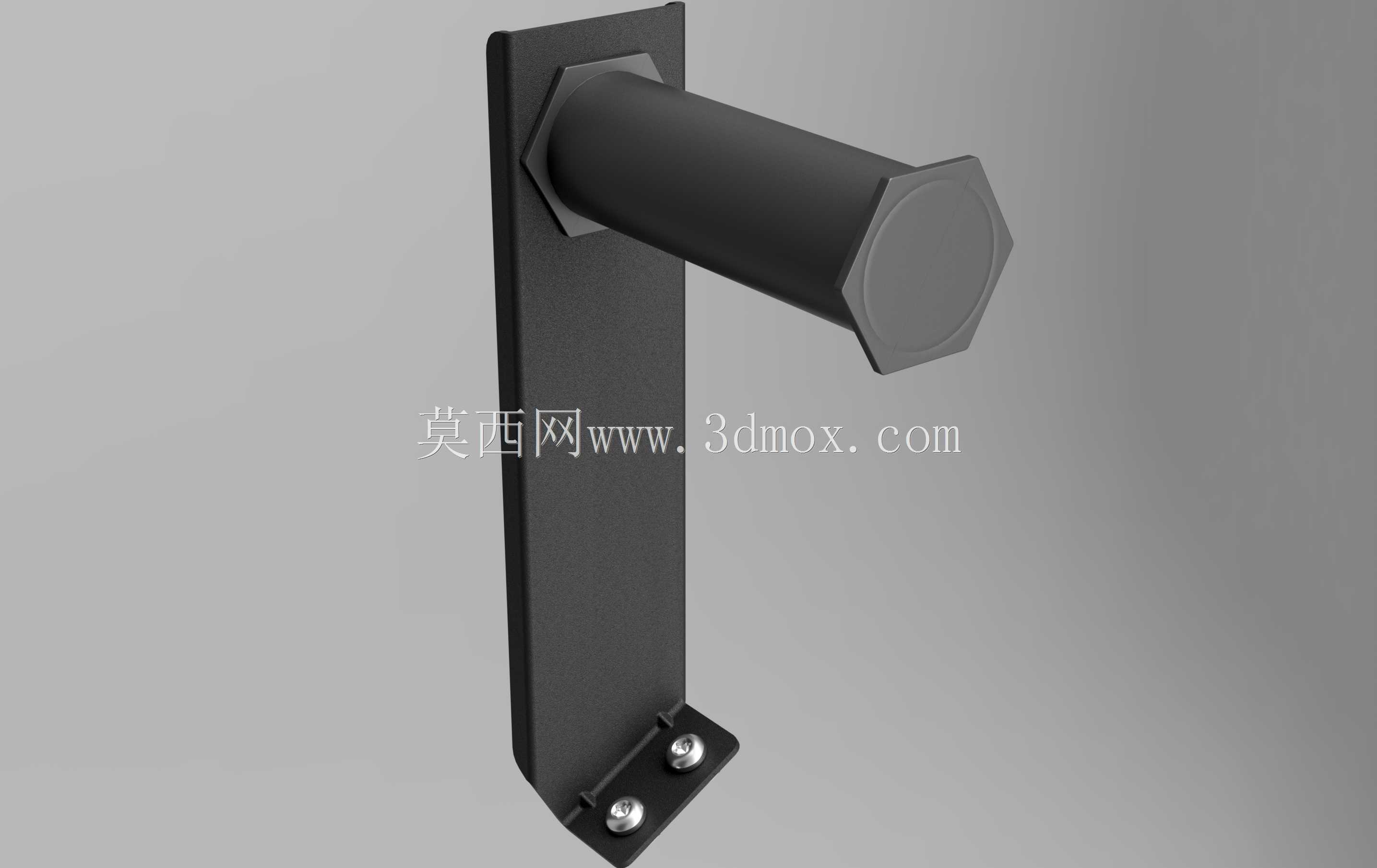

　　在桌面级FDM3D打印设备的日常使用场景中，耗材线轴的放置稳定性直接影响送丝流畅度，不少入门级机型出厂未配置专用的线轴承托结构，用户常采用外置桌面放置、简易挂钩悬挂的方式处理耗材，这类方案容易出现线轴转动卡滞、耗材缠绕打结、送丝阻力波动过大的问题，轻则导致打印件出现层纹错位、填充不均的缺陷，重则引发断丝、喷头堵头的故障，直接中断打印进程。这款灯丝线轴支架正是针对这类实际使用痛点设计的专用承托构件，可直接固定在3D打印机的型材框架侧边，为耗材线轴提供稳定的转动支撑。从结构设计逻辑来看，支架采用L型弯折的立式安装结构，垂直段为安装贴合面，通过两个沉头安装孔可直接适配M5规格的紧固件，能牢牢固定在2020、

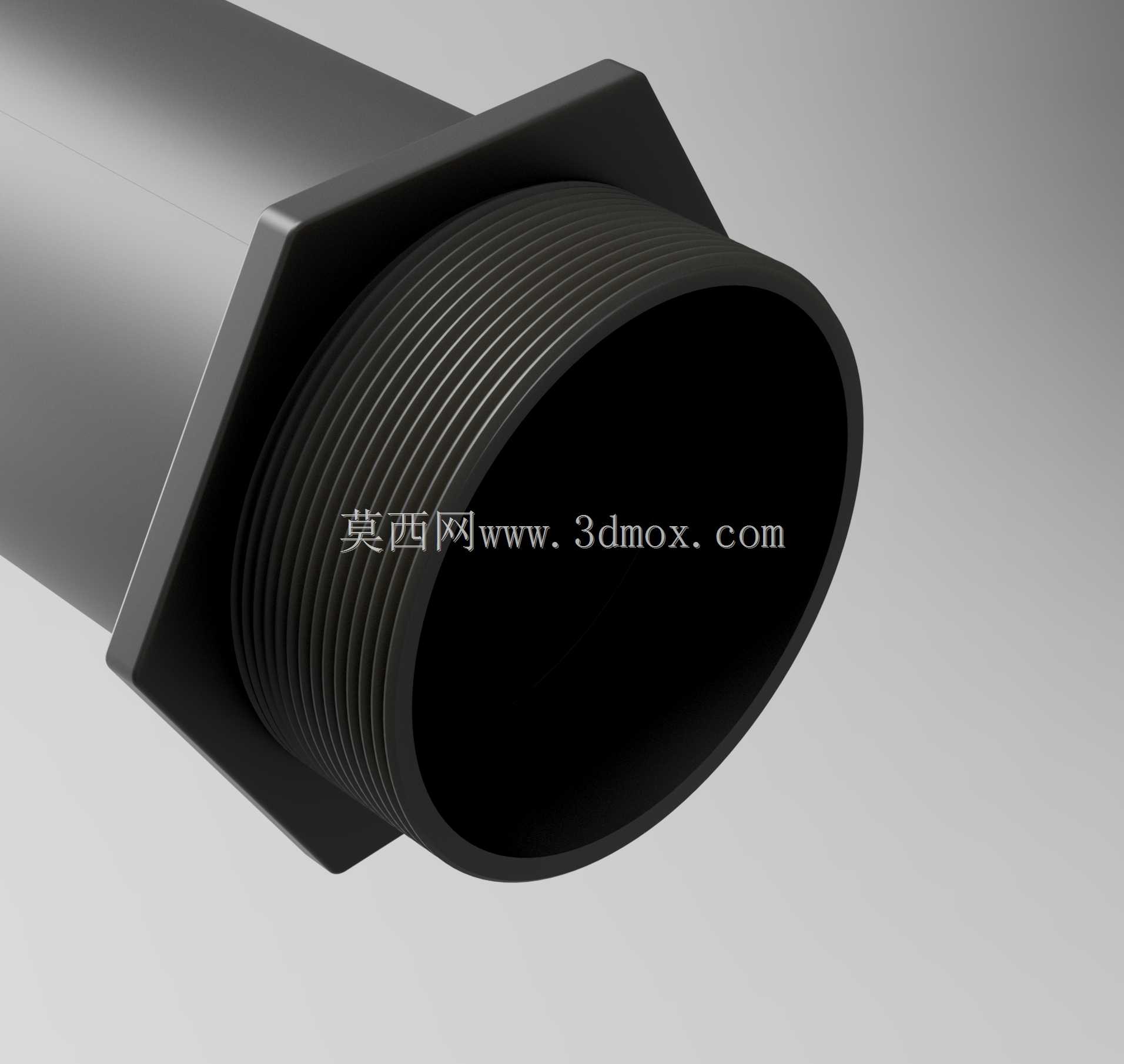

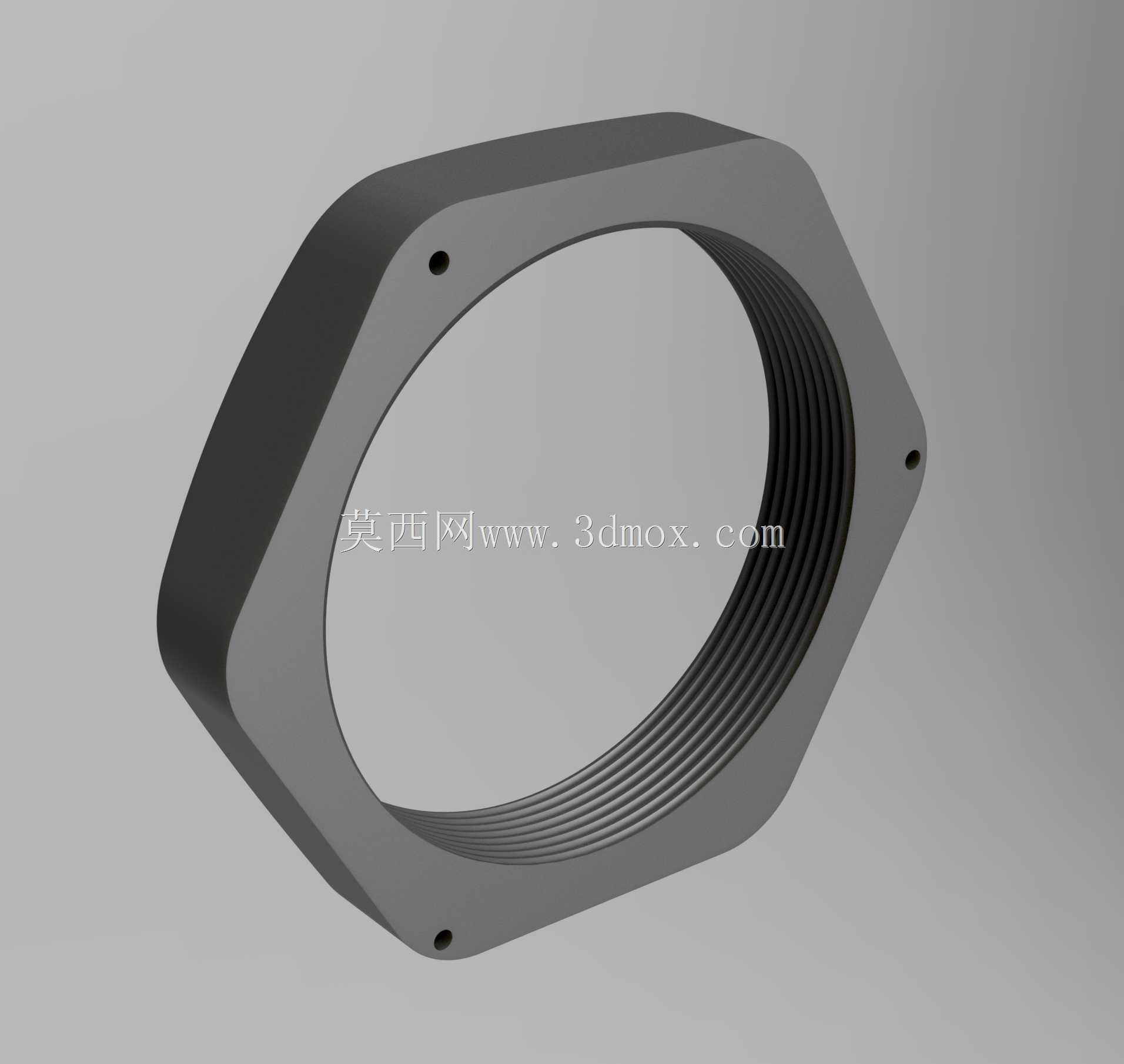

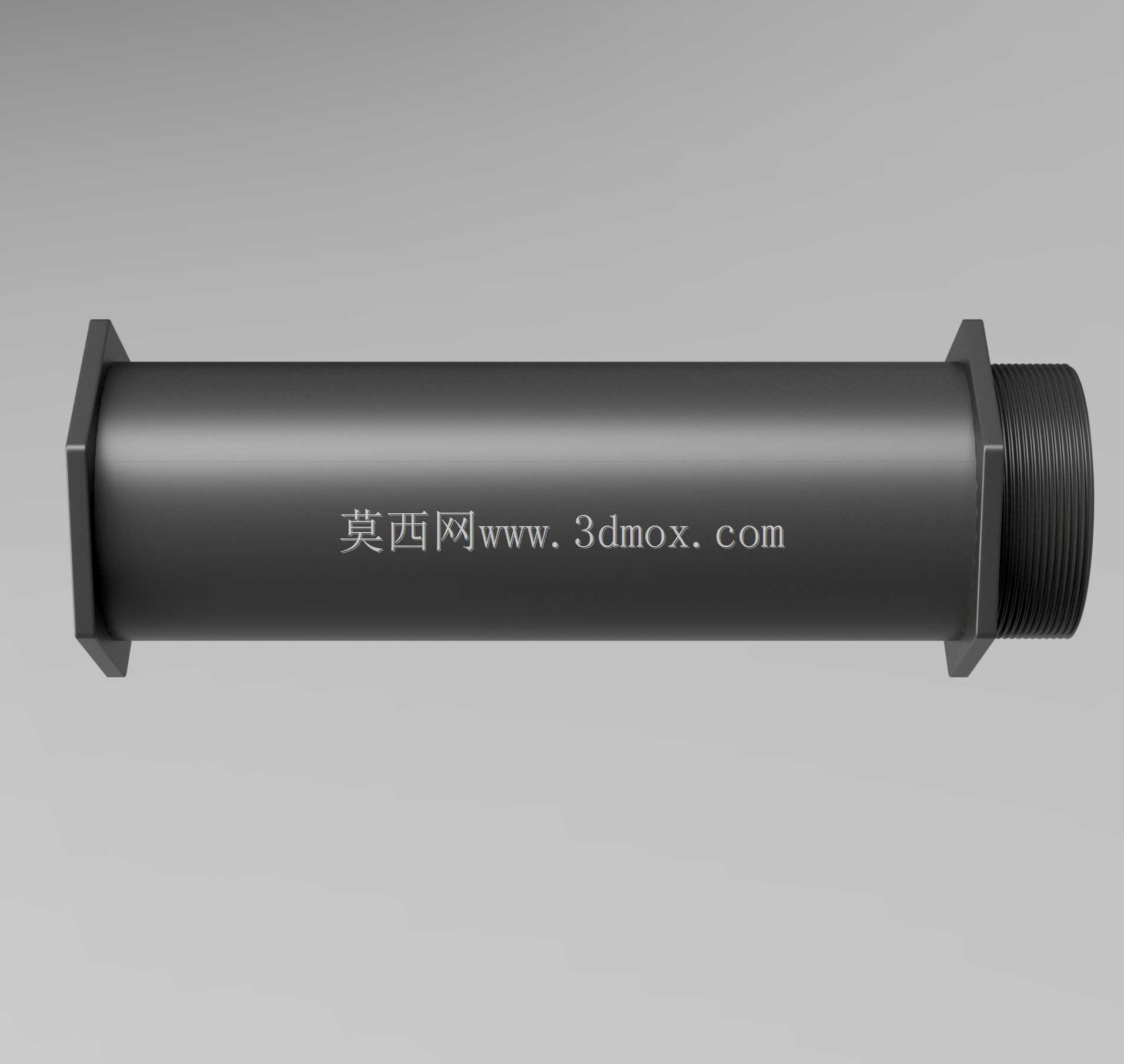

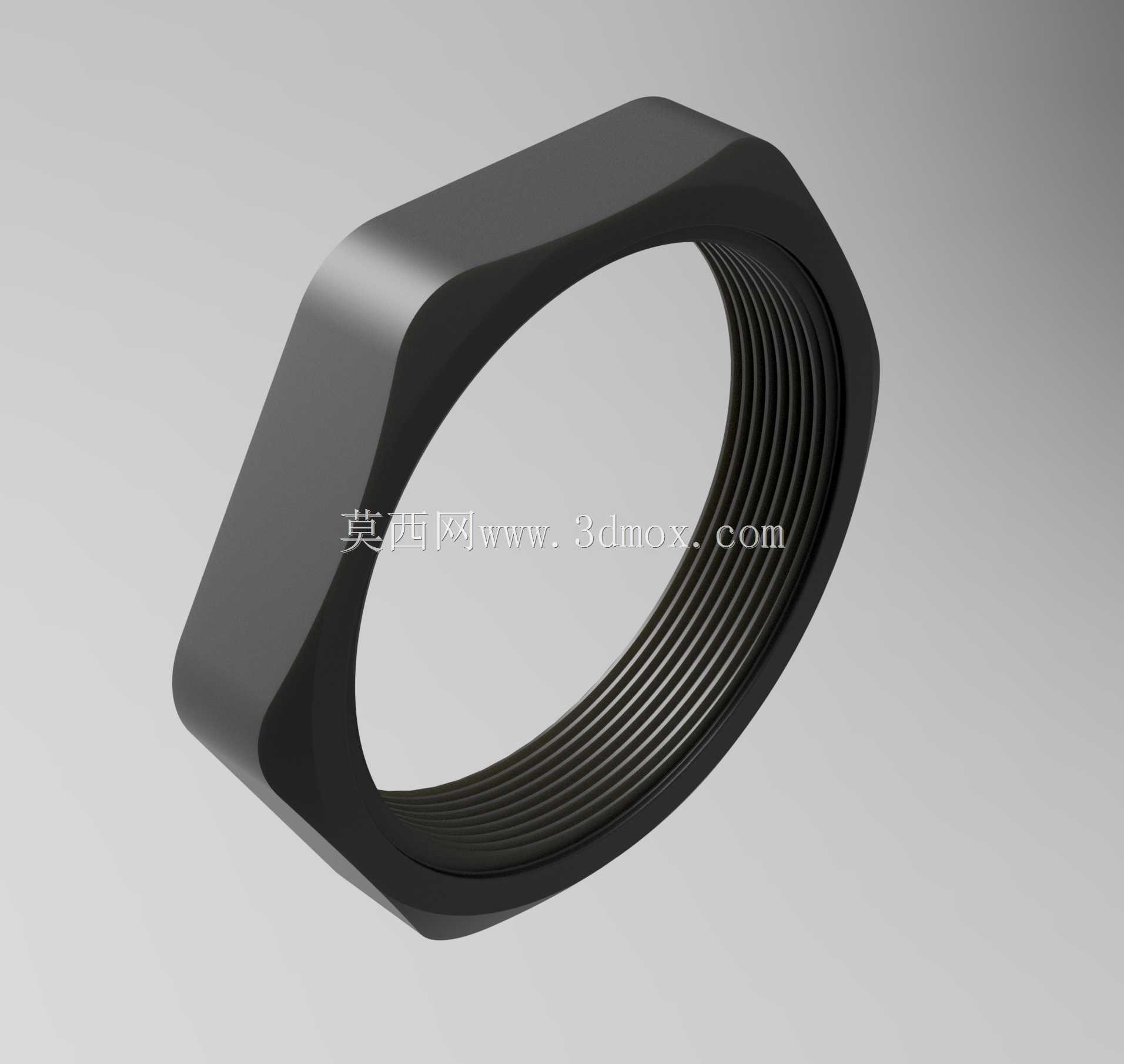

　　3030等通用规格的铝型材框架侧面，安装时无需对原有设备框架做打孔、裁切等二次加工，贴合面的平整度控制在0.1mm以内，安装后不会出现倾斜晃动感，能保证承托轴的水平度。水平延伸的承托轴段采用外六角防转结构设计，与垂直安装板上的六角嵌槽配合，装配后承托轴不会随线轴转动出现跟转松脱的问题，承托轴的外径尺寸适配绝大多数1kg装标准3D打印耗材线轴的内孔直径，轴端的六角挡边可对线轴做轴向限位，避免线轴在转动送丝过程中从轴端滑脱，同时挡边与线轴端面预留了0.5mm的活动间隙，不会对线轴的顺畅转动造成额外摩擦阻力。承托轴的有效长度经过反复校核，既可以容纳常规宽度的PLA、ABS、PETG等常见耗材线轴，

　　也不会因为轴段过长导致支架受力后出现端部下垂变形，垂直安装板底部的延伸折边进一步提升了整体结构的刚性，当线轴满料承重时，支架的形变量控制在0.2mm以内，不会因为长期承重出现结构疲劳弯折。在实际安装使用时，需要注意安装面的选择，尽量将支架固定在打印机框架靠近送丝机构的一侧，缩短耗材从线轴到送丝齿轮的输送距离，减少耗材输送过程中的弯折角度，降低送丝阻力；安装紧固件时不需要过度锁死，保证安装板与型材表面完全贴合即可，避免过度挤压导致铝型材槽道变形或者支架安装板出现应力开裂。这款支架除了适配原厂M4安装孔位的机型外，针对常用的M5型材安装螺丝做了孔位适配优化，不需要额外打印转接件就能直接装配，相比市面上常见的悬臂式塑料线轴架，

　　这款支架的结构刚性更强，长期使用不会因为耗材承重出现轴部下弯的问题，线轴转动时的同心度更好，送丝过程的阻力波动更小，能有效减少因为送丝不畅导致的打印故障。在日常维护中，只需要定期清理承托轴表面附着的耗材碎屑、灰尘即可，不需要额外添加润滑油脂，避免油脂沾染耗材导致打印件层间粘接强度下降；如果需要适配更大规格的3kg装耗材线轴，只需要更换更长规格的同结构承托轴即可，安装板的承重能力完全可以满足大重量线轴的承托需求，不需要额外更换安装固定结构。
