适配3D打印机的半封闭15×15拖链结构

　　桌面级FDM3D打印机在运行过程中，X轴、Y轴的运动模组会带着加热头、热床的线缆做高频往复移动，若线缆没有合理的约束防护，反复弯折会导致线芯断裂、外皮磨损，还可能在运动中与机架、打印平台发生剐蹭，直接影响设备运行稳定性，甚至引发短路、打印中断等故障，拖链就是这类往复运动场景里承载、防护线缆与软管的核心部件。这款15×15规格的半封闭拖链，就是针对桌面级3D打印机的紧凑安装空间设计的，内高15mm、内宽15mm的内腔尺寸，刚好可以容纳3D打印机常用的加热头供电线、热敏电阻线、步进电机线、PTFE送料管，不会因为内腔冗余过大占用多余的机架空间，也不会因为内腔过窄挤压线缆造成线芯损伤。

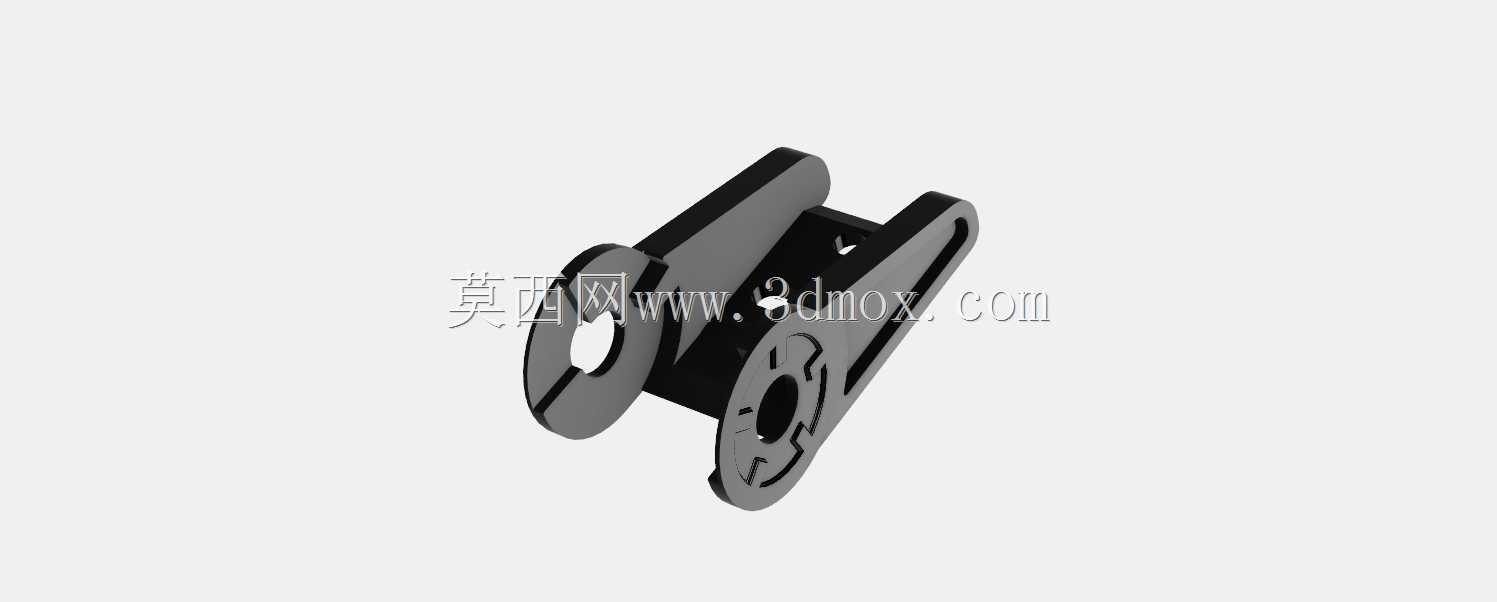

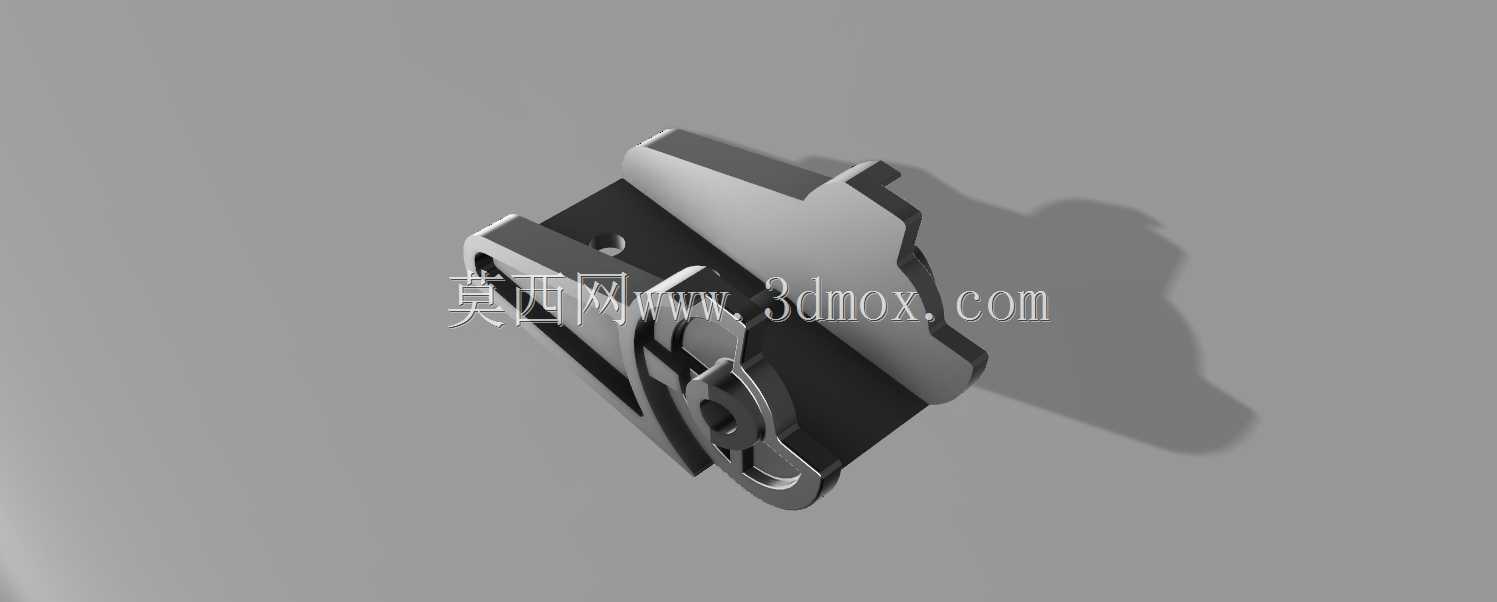

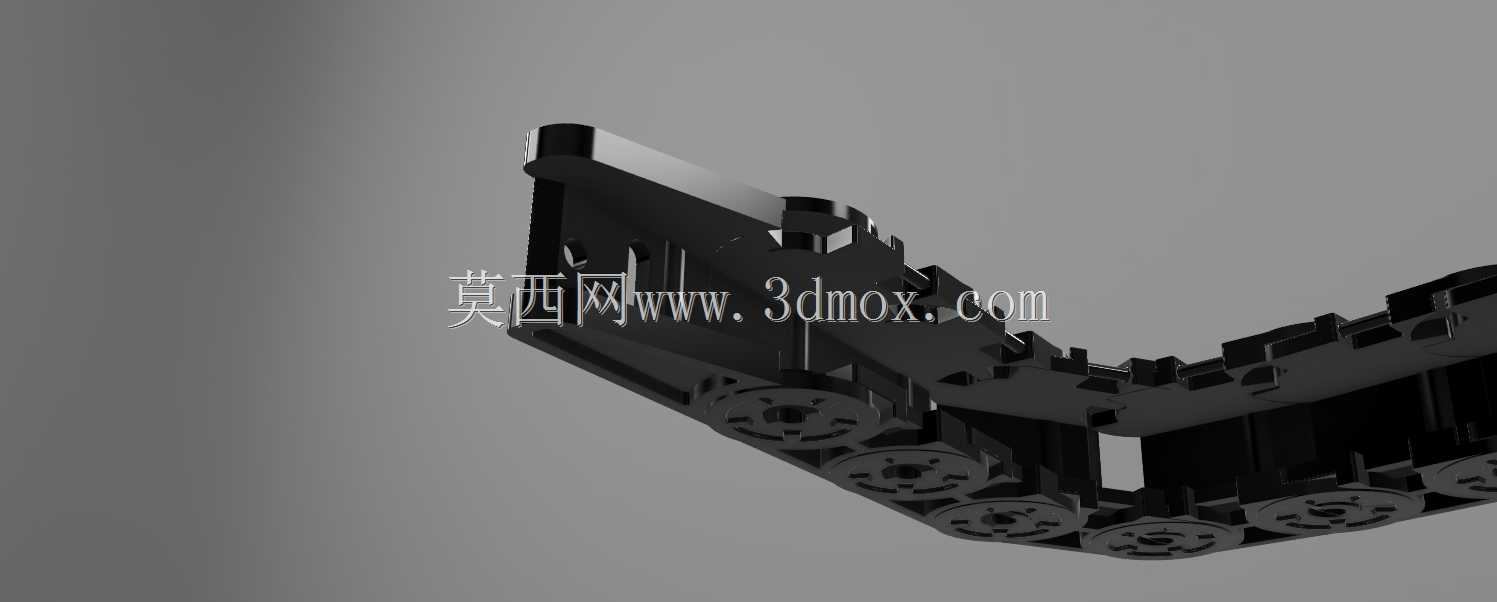

　　从结构设计来看，这款拖链采用了半封闭的外侧结构，外侧的封闭挡板可以阻挡打印过程中飘落的PLA、PETG耗材碎屑进入拖链铰接缝隙，避免碎屑卡滞导致拖链弯折不畅，内侧的开放结构则方便后期整理、更换线缆，不需要完全拆解拖链就能完成线缆的布设调整。拖链的链节之间采用了卡扣式铰接结构，每一节的转动角度经过反复调校，刚好匹配桌面级3D打印机轴系运动的最小弯折半径，不会因为弯折角度过大导致内部线缆出现小于安全弯折半径的死折，也不会因为转动阻尼过大增加轴系步进电机的负载，避免出现丢步、打印层纹错位的问题。

　　在安装边界的适配设计上，拖链的两端固定端做了通用化的安装孔位，孔距匹配市面上大多数桌面级i3结构、CoreXY结构3D打印机的X轴拖链安装座、机架固定座的尺寸，不需要额外做转接件就能直接安装。链节的连接结构做了防脱卡扣设计，在拖链随轴系高速往复移动时，不会因为运动惯性出现链节脱开的问题，同时铰接位置的配合间隙控制在合理范围，既保证拖链弯折时的顺滑度，又不会因为间隙过大出现运行晃动、线缆拉扯的问题。

　　实际使用场景中，这类小规格拖链除了适配桌面级3D打印机，也可以用在小型数控雕刻机、桌面级点胶机、小型自动化检测模组这类有短行程往复运动、需要防护小直径线缆与气管的设备上。设计过程中针对链节的铰接位置做了耐磨优化，接触摩擦面的结构做了微间隙储屑设计，即使有少量粉尘、碎屑进入铰接缝隙，也不会直接导致拖链卡滞，能长期保持弯折动作的顺滑。半封闭的结构相比全封闭拖链，重量更轻，对于负载能力有限的桌面级设备运动轴来说，不会增加过多的运动负载，能有效保证运动精度，相比完全开放式的拖链，又能提供足够的碎屑防护能力，平衡了防护性能与运动负载的需求。拖链的每一节链节都做了等强度设计，壁厚均匀，在保证结构强度的前提下尽可能减轻自身重量，不会因为链节过重导致拖链在悬空段出现下弯、剐蹭打印件的问题，悬空段的自身刚性足够支撑内部线缆的重量，在最大行程运动时也不会出现明显的下垂变形。
