ESP32LED控制器与5V20A电源集成外壳

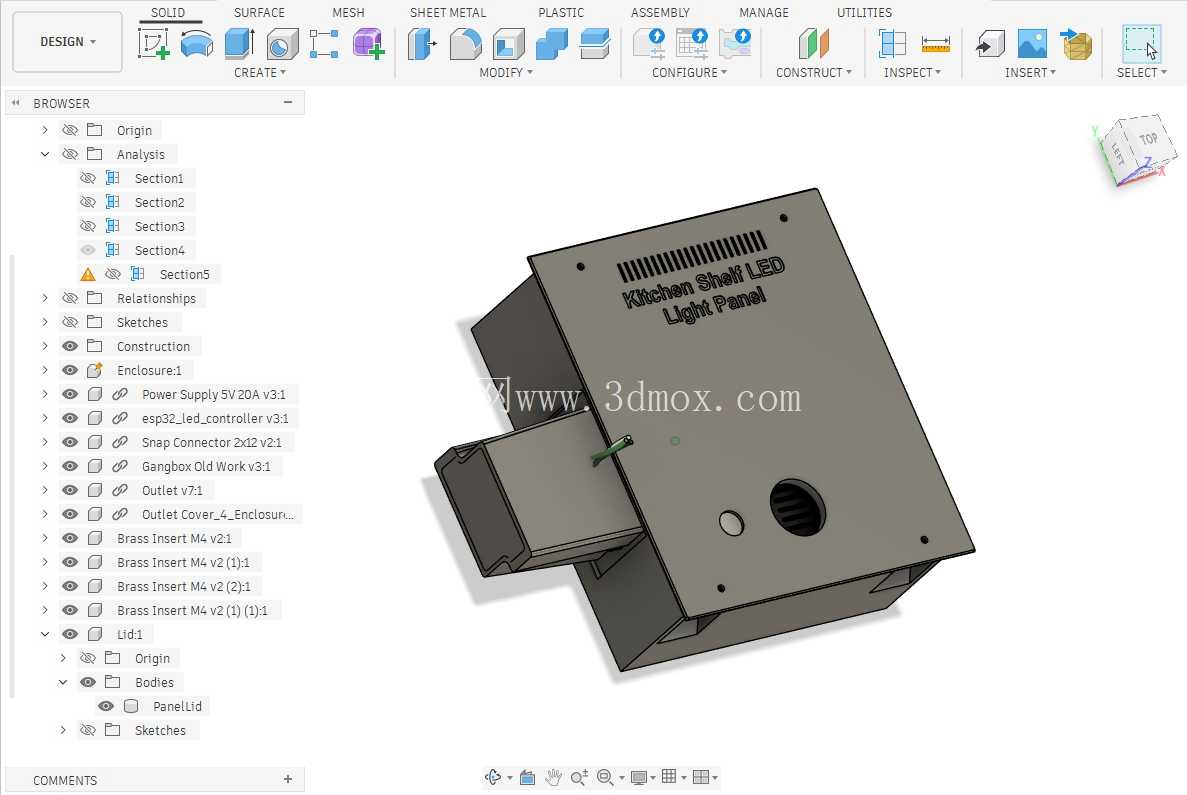

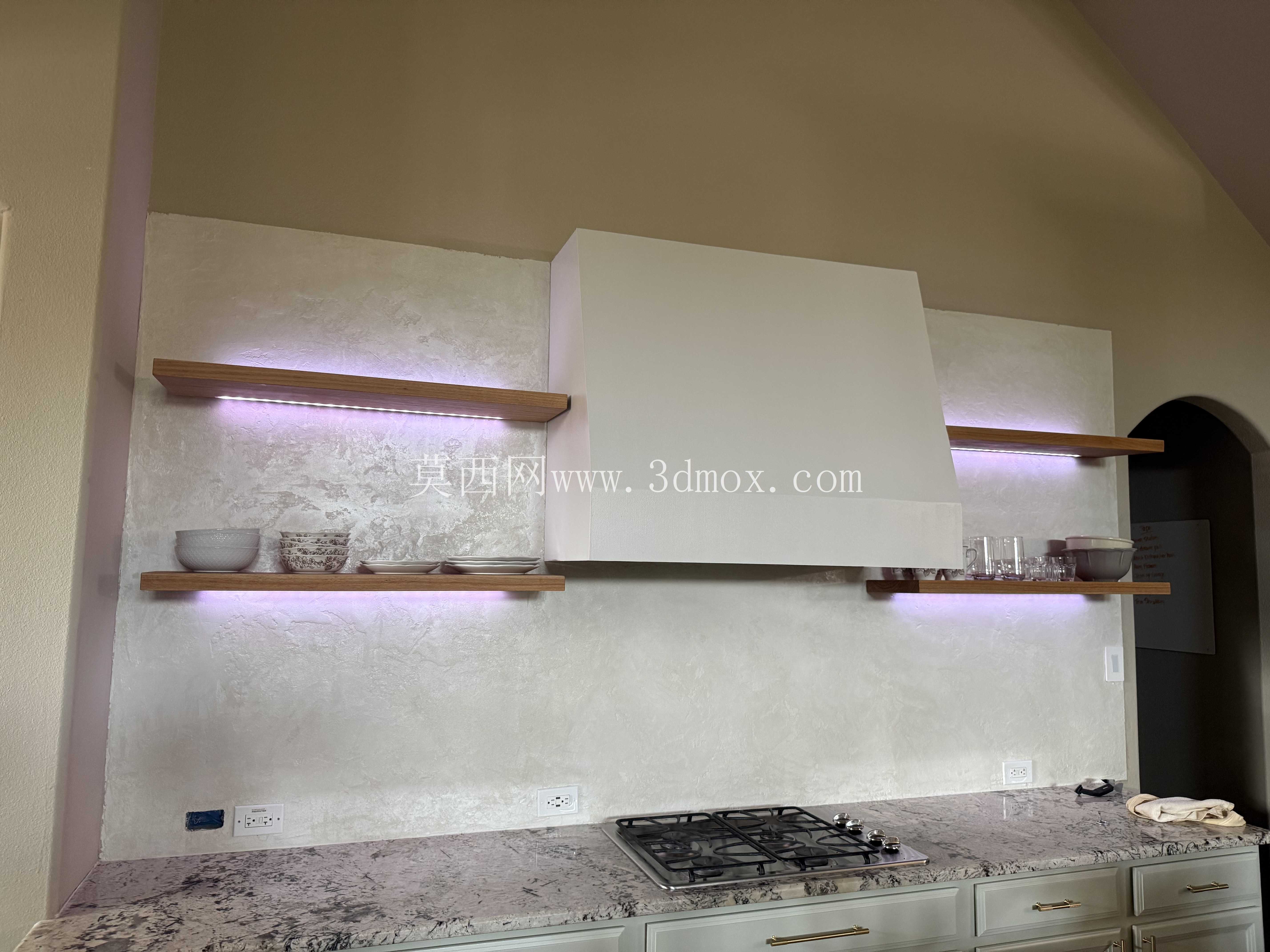

在嵌入式智能照明控制的落地场景中，控制单元与供电单元的集成防护一直是现场安装环节的核心痛点，尤其是在厨房柜下照明、展柜局部补光这类空间紧凑、走线受限的应用场景里，分散布置的控制器与电源不仅会占用额外安装空间，外露的接线端子还容易积灰受潮，长期使用存在接触不良、短路的隐患。这款集成式外壳正是针对这类痛点设计，将ESP32LED控制器与5V20A供电单元整合在同一防护腔体内，适配PETG-GF材料的3D打印成型工艺，兼顾小批量定制场景的加工便利性与结构强度需求。

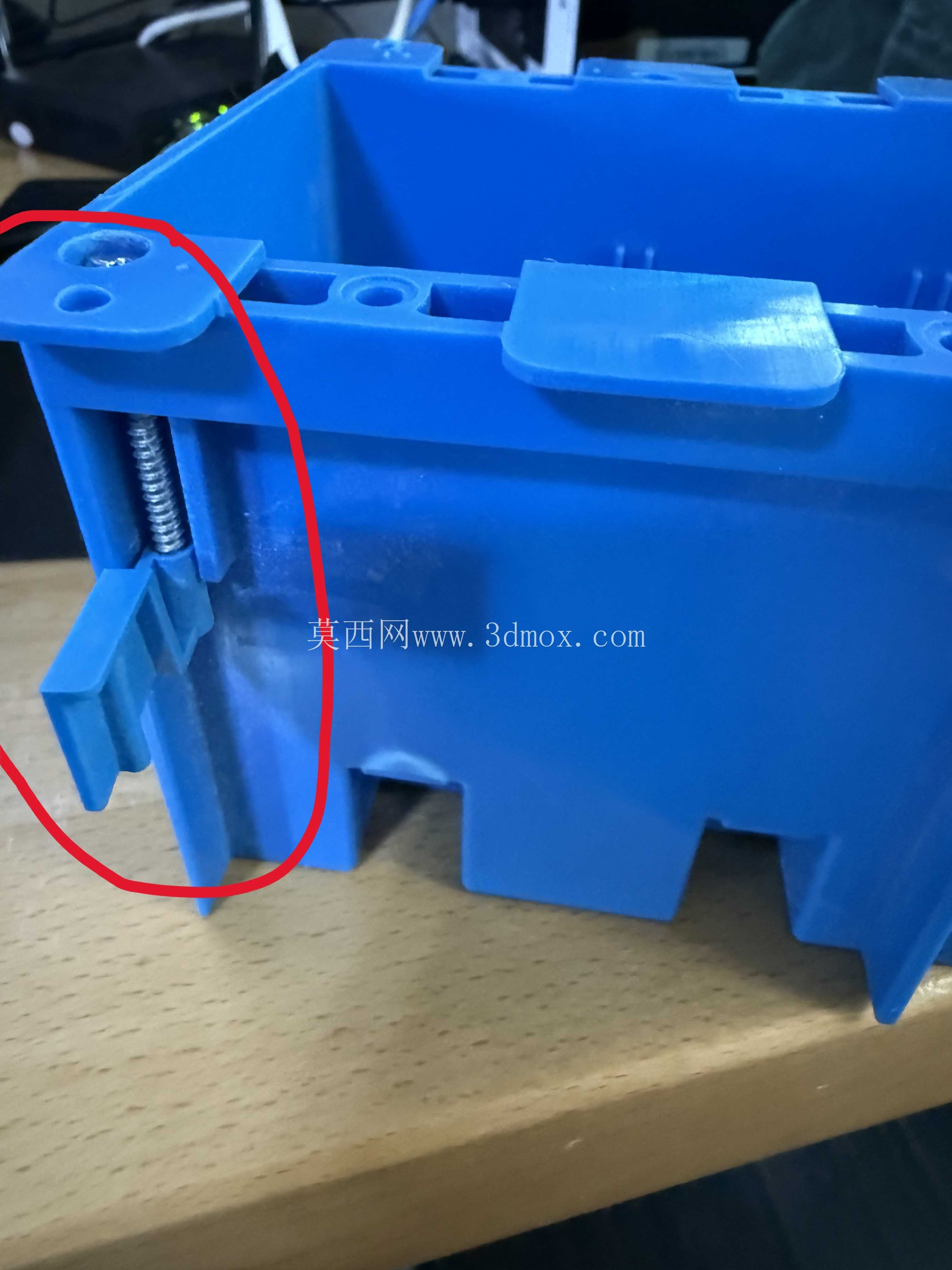

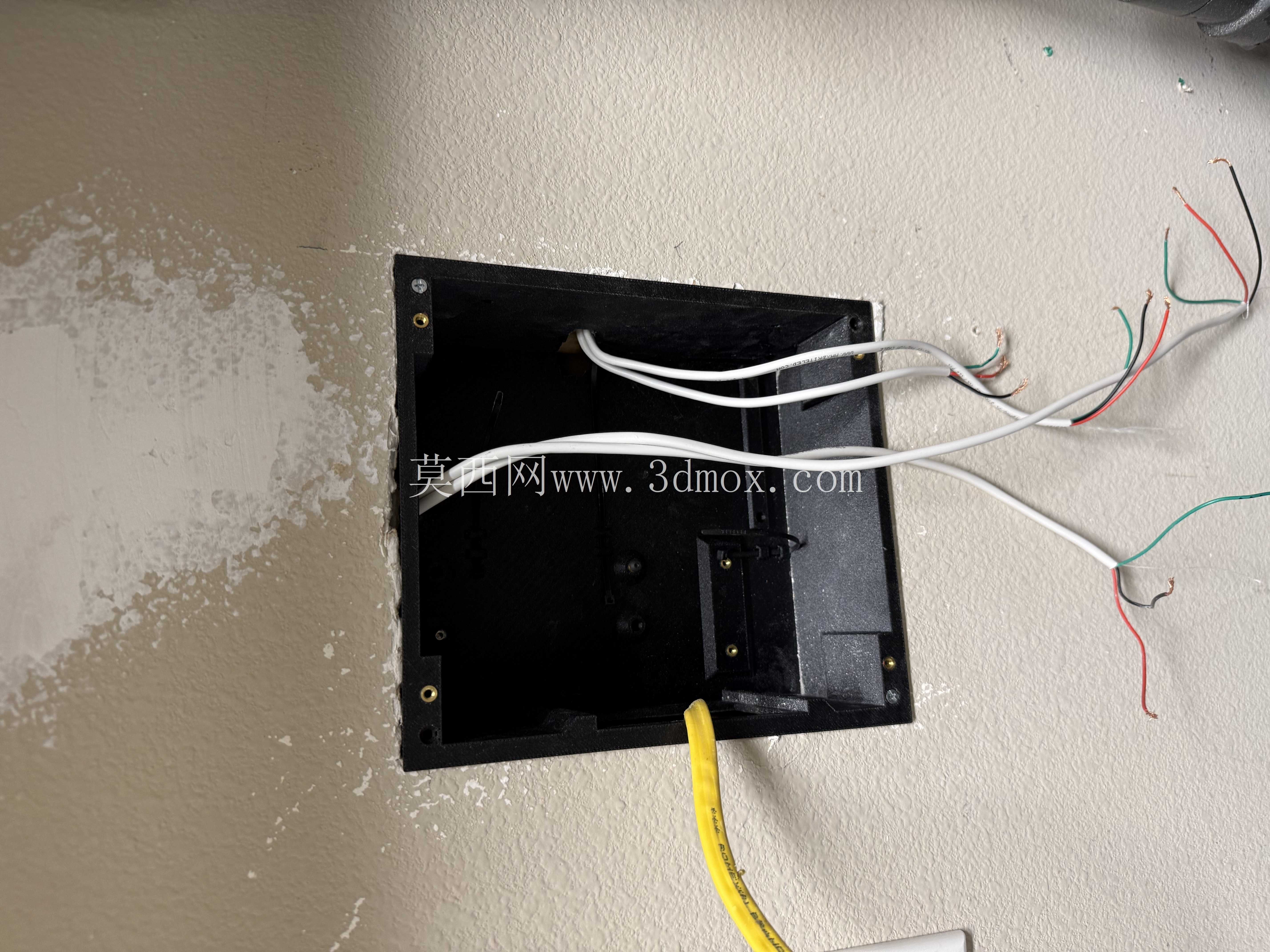

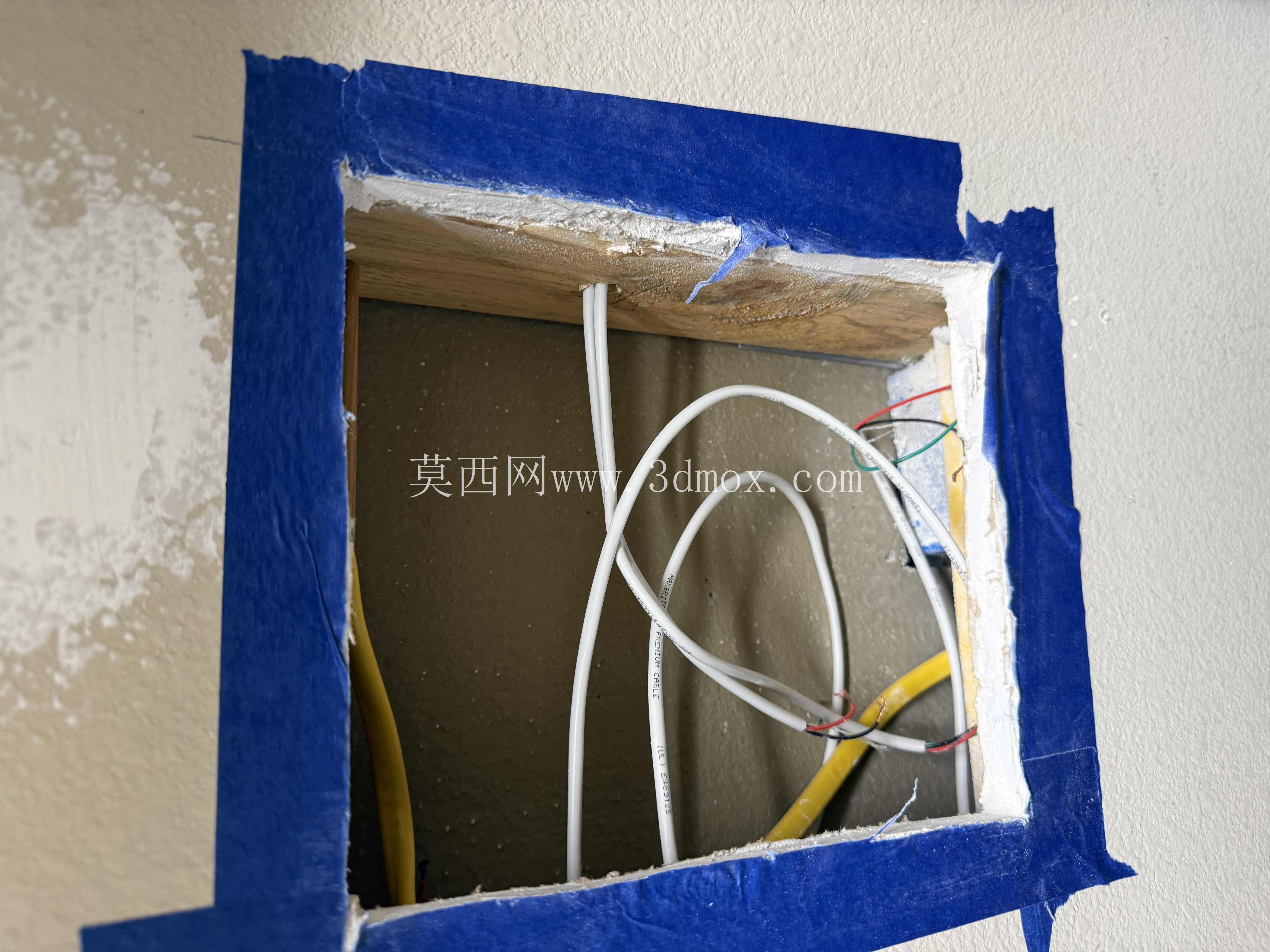

从实际功能适配来看，外壳预留了标准接线盒的安装接口，可直接匹配市面常见的Carlon1Gang规格接线盒，现场施工时无需额外打孔固定，直接将壳体卡入预埋接线盒即可完成主体安装，大幅降低现场施工的改造成本。壳体侧面预留了电源进线的穿线孔位，进线后可直接连接内部电源模块的输入端，内部走线空间做了分层隔离设计，强电进线区域与弱电控制区域通过凸起的筋位做物理分隔，避免强电走线对ESP32控制模块的无线信号产生干扰，同时也降低了强弱电误触的安全风险。

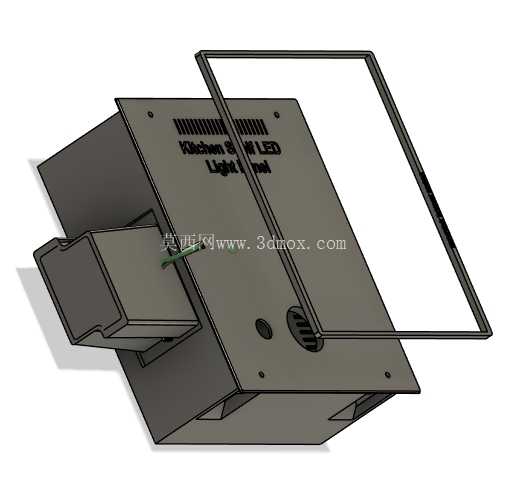

散热结构的设计上，考虑到5V20A电源满负载运行时的发热，以及ESP32模块长时间工作的温升需求，壳体对应电源模块的位置设计了格栅状通风槽，同时在盖板上预留了两个5V散热风扇的安装孔位，可根据实际负载情况选择加装主动散热组件，孔位旁同步预留了船型开关的安装位，可直接集成设备的ON/OFF控制按钮，无需额外在外部走线接开关。盖板与底座的固定采用4个热固插件的连接方式，相比传统的螺丝柱连接，热固插件在3D打印件上的连接强度更稳定，反复拆装也不会出现螺孔滑牙的问题，适合需要频繁开盖调试控制程序的场景。

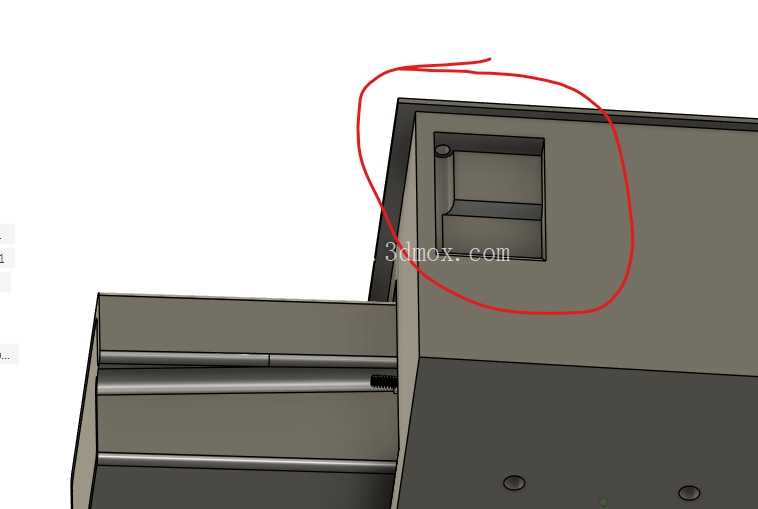

设计过程中针对安装边界做了多轮适配调整，最初的方案里接线端子的固定位做了4种不同方向的配合设计，实际验证时发现PETG-GF材料打印的薄壁卡扣在反复受力后容易出现疲劳断裂，最终只保留了顺时针锁紧的两种配合结构，既满足接线时的操作便利性，也能保证长期使用的结构可靠性。壳体外侧预留的标签安装位可直接粘贴EZMount系列的标识标签，方便现场施工时标注回路信息，后期维护时能快速识别对应控制的照明回路。

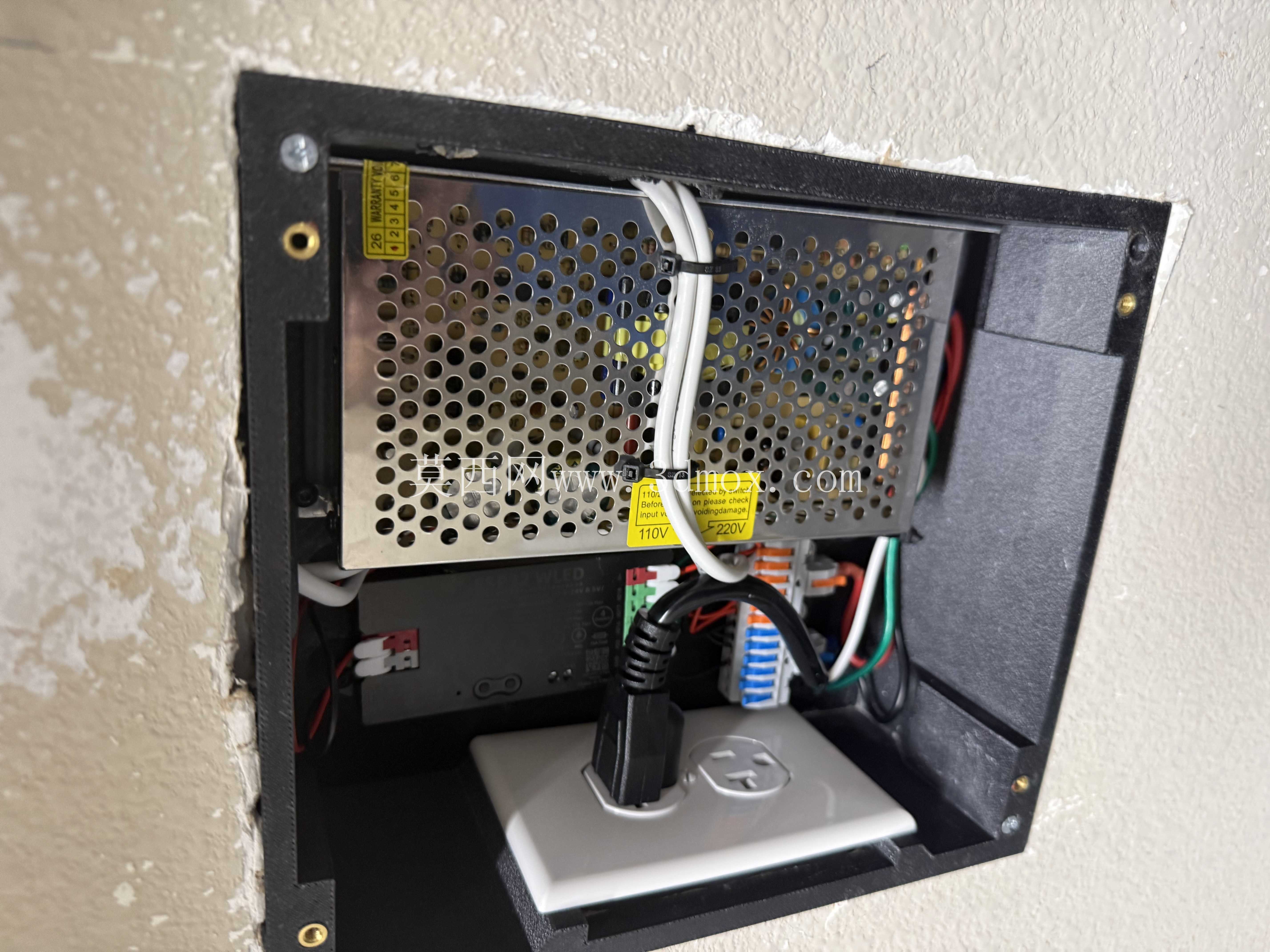

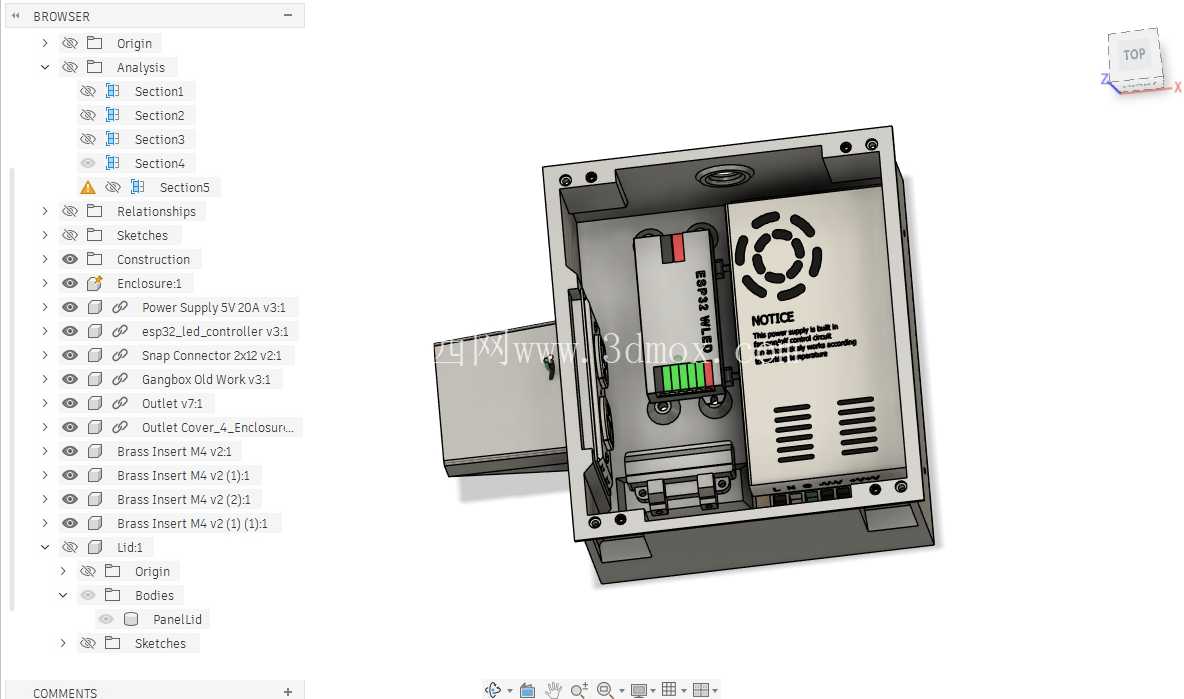

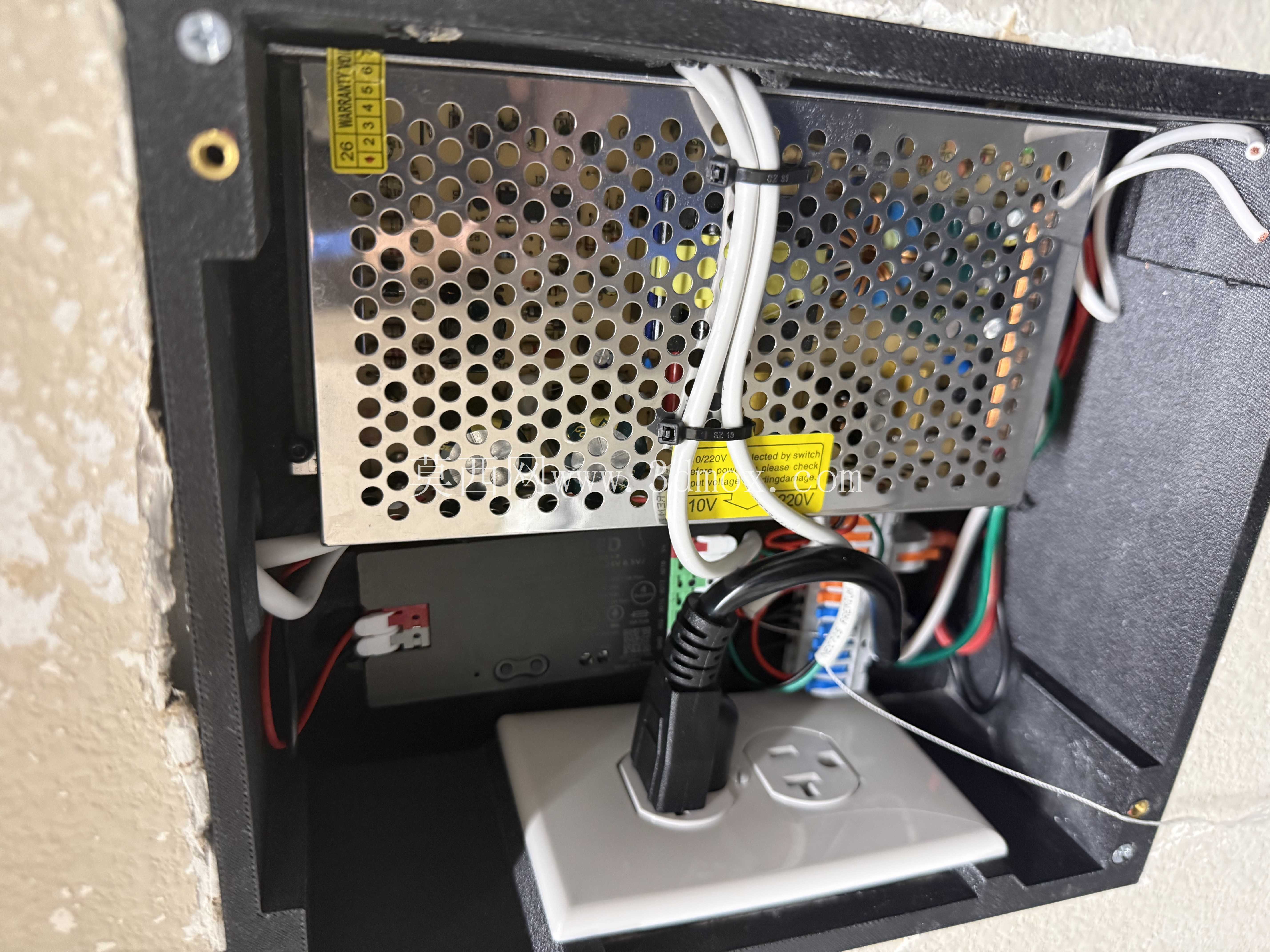

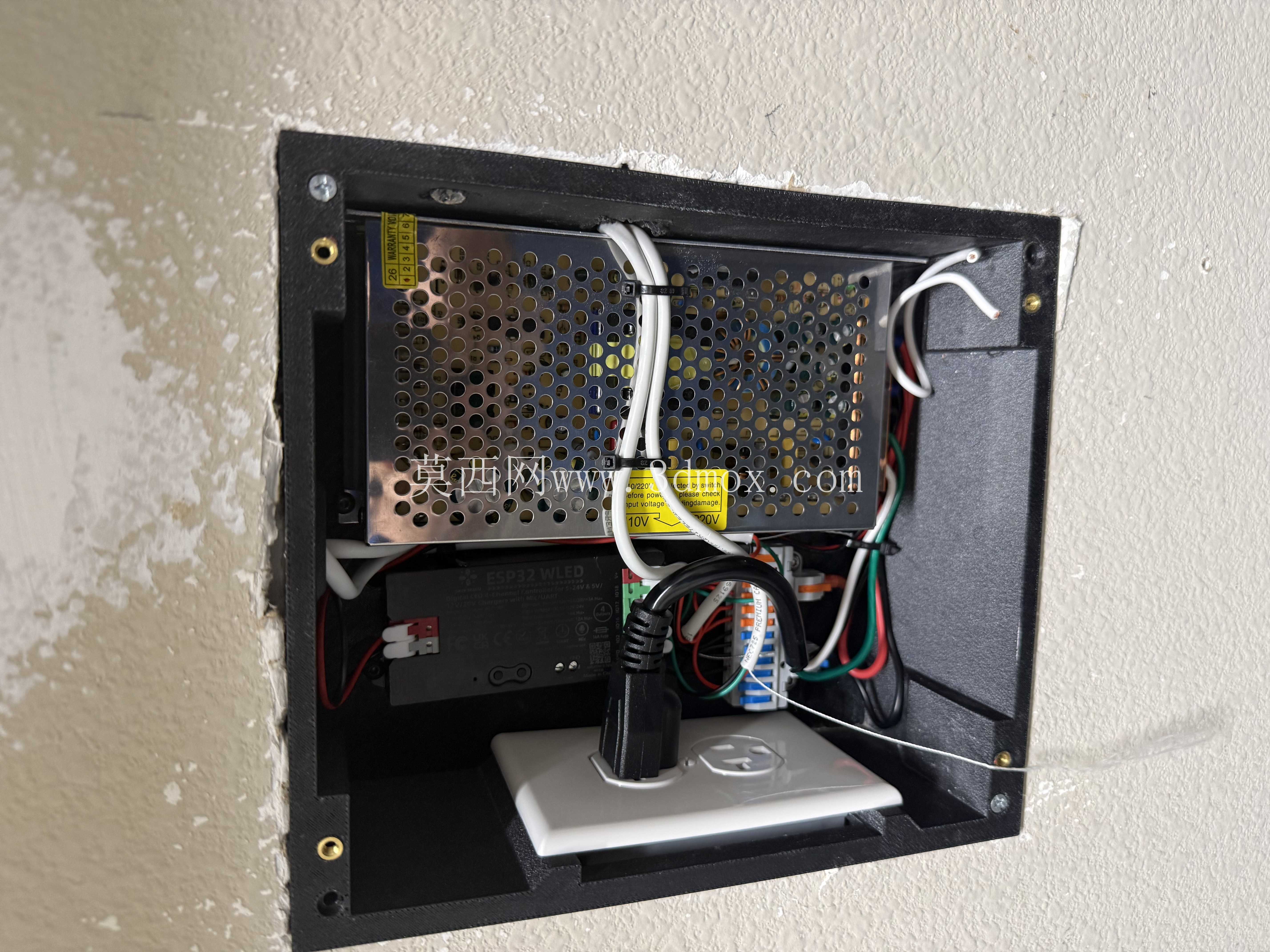

从安装尺寸来看，壳体整体外轮廓完全匹配标准86型接线盒的安装间距，突出墙面的厚度控制在40mm以内，安装在柜下或者墙面时不会过于突兀，边角处做了R3的圆角处理，避免安装维护时划伤操作人员。内部腔体的尺寸做了精准适配，电源模块与控制板之间预留了5mm的安全间隙，既可以避免两个模块直接接触传热，也预留了足够的走线空间，方便内部接线操作。需要注意的是，该壳体仅适配指定版本的电源与控制板组合，不同版本的元件布局存在差异，无法直接通用，如果需要适配其他规格的控制板或电源，需要对应调整内部的固定筋位与开孔位置。

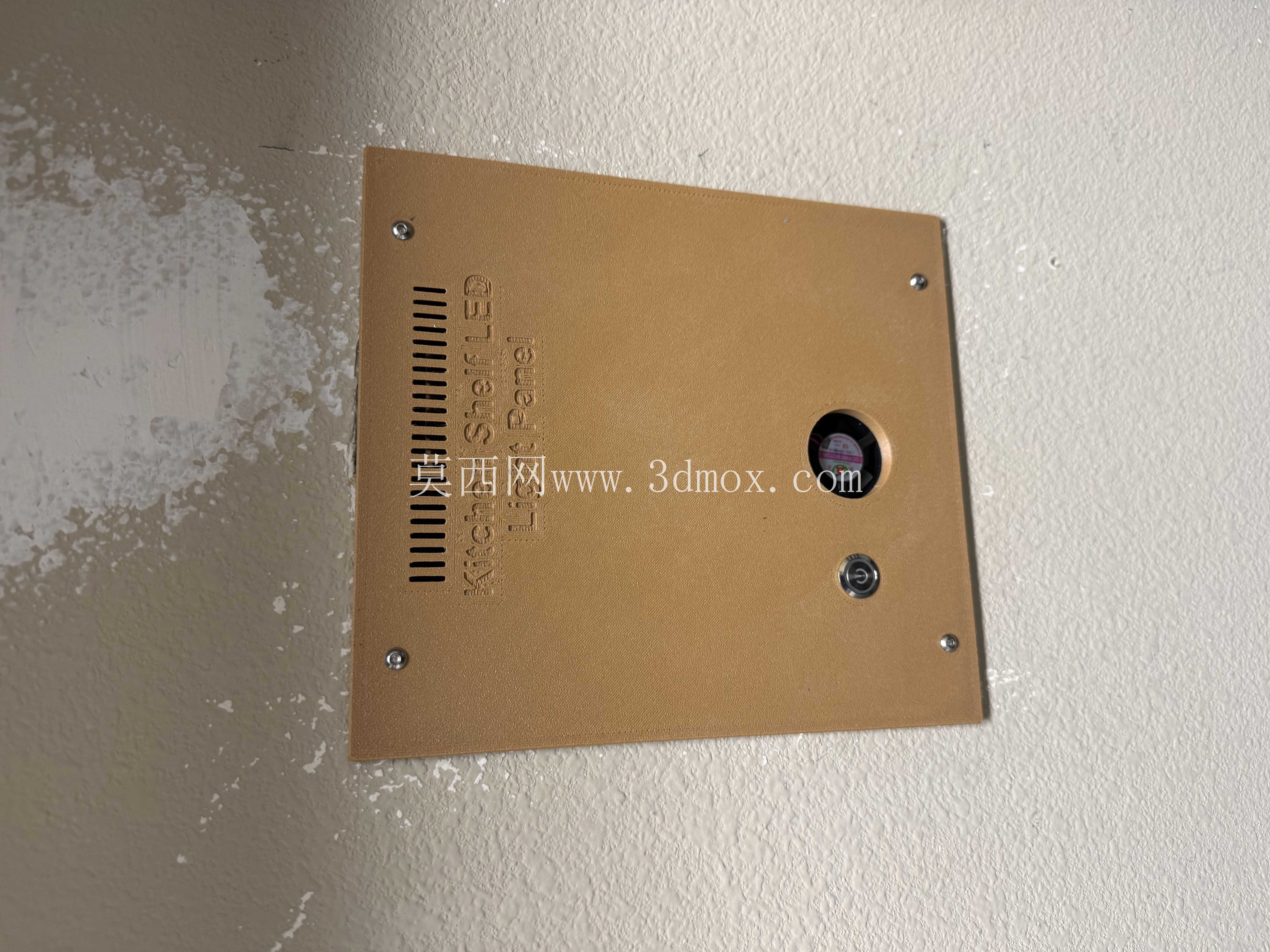

在实际场景测试中，这款集成外壳在满负载带动5米LED灯带的情况下，配合加装的散热风扇，内部温升可控制在25K以内，满足长期连续运行的安全要求。接线盒的卡扣结构经过50次反复拆装测试，没有出现断裂或松动的情况，热固插件的连接强度可承受15N的拉力，不会出现盖板意外脱落的问题。壳体表面没有做额外的卡扣凸起，整体外观平整，安装在可见区域也能保持较好的整洁度，适合对安装美观度有一定要求的商用或家用照明控制场景。
