二维铣削加工异形工装定位基座结构

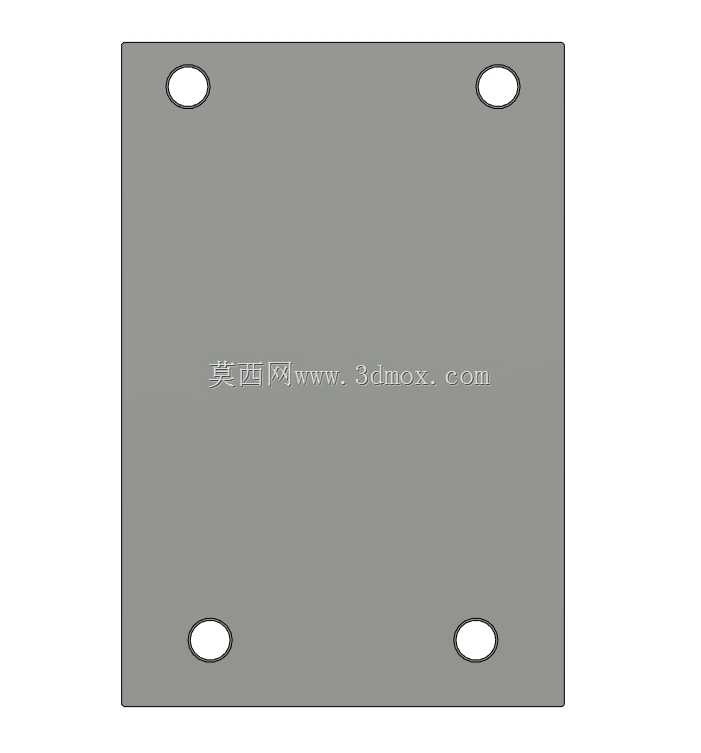

　　该零件为铣削工序配套的定位基座类工装构件，主要应用于立式加工中心的小型异形工件装夹场景，在批量零件的二维轮廓铣削加工环节承担工件定位、装夹承载的核心作用，可直接通过基座本体的安装孔固定在机床工作台T型槽上，无需额外搭建过渡垫板，能有效减少工装装夹的辅助找正时间。从结构设计逻辑来看，基座整体采用矩形钢板作为基础承载主体，底部为全平面设计，可与机床工作台面实现完全贴合，保证装夹后的整体刚性，避免铣削过程中因基座悬空产生的振刀问题。基座上分布的多组沉头安装孔，孔位间距匹配常规加工工作台的T型槽标准间距，安装时可直接通过T型螺栓完成基座固定，沉孔深度设计刚好覆盖螺栓头厚度，固定后螺栓头不会突出基座上表面，避免对工件装夹造成干涉。

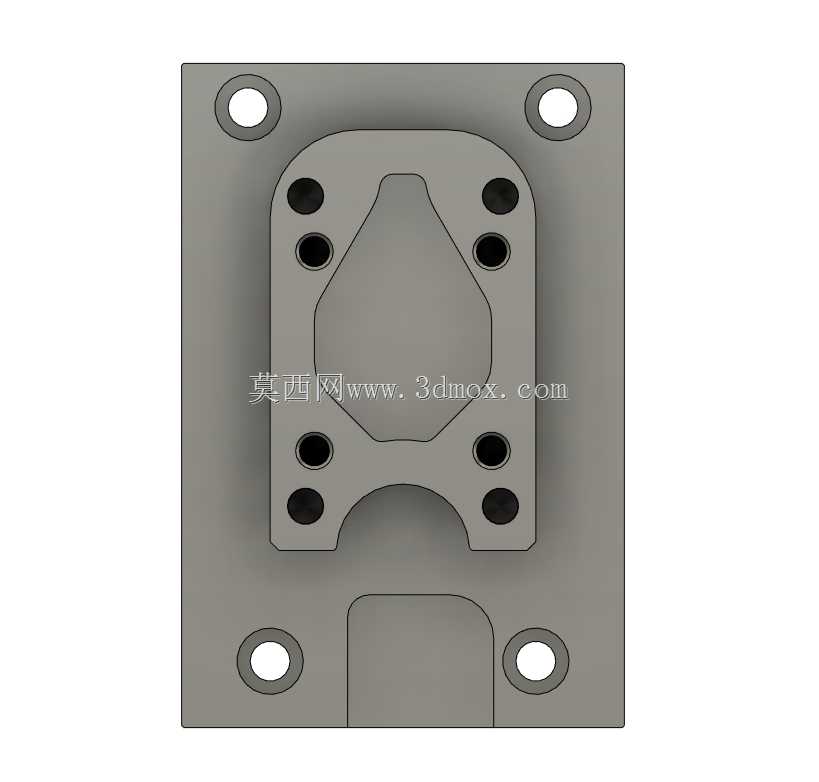

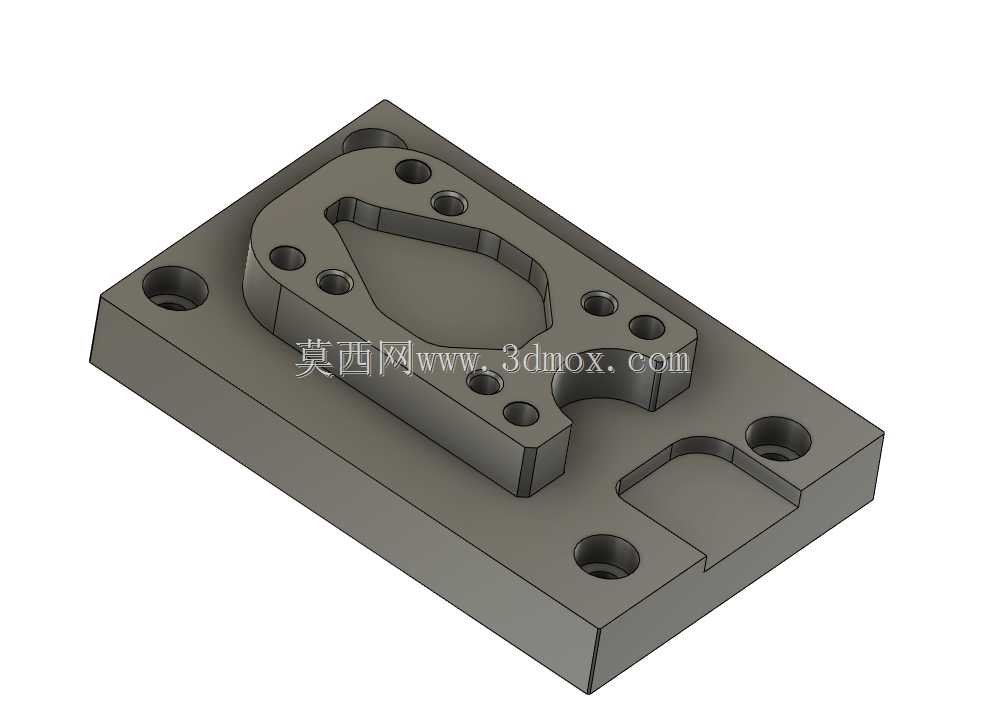

　　基座中部的异形凸台结构，轮廓完全匹配待加工工件的底部型腔，属于仿形定位设计，工件放置后可直接通过凸台完成X、Y两个方向的自由度限制，无需额外加装侧向定位销，凸台的高度经过精确计算，既能够保证定位接触面积足够，避免装夹时工件发生侧倾，又不会过高导致铣刀加工到凸台本体，减少刀具碰撞工装的风险。凸台周边分布的多个小孔为工件压紧螺钉的过孔，对应工件上的预设安装孔位，装夹时可直接从基座下方穿入压紧螺钉，从工件上方锁紧螺母，实现工件的快速压紧，相比传统的台虎钳装夹，这种仿形定位加孔位压紧的方式，不会遮挡工件的铣削加工轮廓，可一次装夹完成所有二维轮廓的铣削加工，无需二次翻面找正。基座右侧额外设置的小型矩形凹槽，为加工过程中的排屑预留空间，

　　铣削产生的金属切屑可直接落入凹槽内，不会堆积在定位凸台周边影响工件的定位精度，同时也方便加工完成后用气枪清理切屑，减少切屑刮伤工件表面的概率。从安装边界尺寸来看，基座整体长宽尺寸控制在小型加工中心的工作台行程范围内，可适配大部分行程在500mm以上的立式铣床、加工中心使用，基座整体厚度经过刚性校核，在满负荷铣削参数下不会发生形变，凸台的轮廓公差控制在IT7级，可满足普通机械零件的铣削定位精度要求，对于精度要求更高的零件，也可在基座安装到工作台后，先对凸台轮廓进行一次精铣修正，进一步提升定位精度。这类工装基座的设计核心是兼顾装夹效率与加工刚性，没有多余的冗余结构，所有孔位、凸台、凹槽的设计都直接服务于铣削加工的实际需求，相比通用夹具，

　　这种定制化的仿形工装在批量加工时的效率提升十分明显，同时也能降低操作人员的装夹找正难度，减少人为找正带来的精度误差。在实际加工场景中，这类基座常配合气动压紧元件使用，可将压紧螺钉替换为小型气动夹紧缸，进一步提升工件装夹的自动化程度，适配小批量自动化加工单元的使用需求，基座的材质通常选用45号钢经调质处理，表面做发黑防锈处理，可在常规机加工车间环境下长期使用，不易发生锈蚀变形。
