Pimoroni Pico2英寸彩色显示扩展板

　　在嵌入式开发与小型智能设备的原型搭建场景中，带显示功能的扩展模块是人机交互链路里的核心部件，这款适配Pico主控的2英寸显示扩展板，主要面向创客开发、小型手持检测设备、桌面迷你交互终端、教学实验平台这类场景使用，能够直接为搭载Pico主控的项目提供可视化输出通道，同时集成基础输入与状态指示元件，省去开发者单独选型屏幕、按键、指示灯再做拼接整合的工作量。

　　从功能配置来看，模块搭载的2英寸IPS LCD屏分辨率为320×240像素，这类分辨率在小尺寸屏幕上的像素密度足够满足参数显示、简易图形界面、短文本提示的需求，IPS材质的可视角度优势，能保证设备在不同摆放角度下都能清晰读取屏幕内容，不会出现侧看偏色、内容看不清的问题，适合手持设备或者非固定安装角度的小型装置使用。板载的四个物理按键分布在屏幕侧边，刚好对应菜单操作里的上下选择、确认、返回这类常用交互逻辑，不需要额外外接按键模块就能完成基础的界面操作，板载的RGB LED则可以作为设备状态指示，通过不同颜色、不同闪烁频率来区分设备运行、待机、故障等不同状态，在不需要点亮屏幕的场景下，也能通过LED快速判断设备运行情况，降低不必要的屏幕功耗。

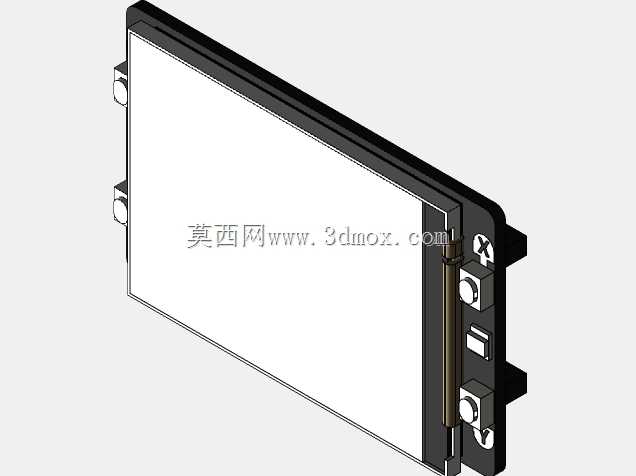

　　做这类扩展板的结构设计时，首先要考虑的是和主控板的安装对位精度，引脚位置的偏移公差需要控制在合理范围内，避免出现插装时引脚错位、接触不良的问题，设计过程中需要重点对齐排针的中心基准线，保证和Pico主控板叠装时能够完全贴合，不会出现结构干涉。屏幕部分的安装需要预留足够的固定位，同时要考虑屏幕FPC排线的走线空间，避免排线被结构件挤压造成损坏，屏幕表面的可视区域要和外壳开孔精准匹配，预留的贴合间隙要均匀，避免出现漏光或者屏幕被挤压产生水波纹的问题。板上的活动像素显示区域尺寸为40.8×30.6mm，这个尺寸是做外壳开孔设计的核心参考，开孔尺寸需要略大于这个区域，同时要考虑屏幕表面的保护面板安装空间，避免遮挡有效显示范围。

　　安装边界方面，整个模块的外轮廓尺寸需要和Pico主控板匹配，叠装之后的整体厚度要控制在合理范围，方便装入小型手持外壳或者桌面设备的面板位置，侧边的按键要突出板体表面合适的高度，既保证按压手感，又不会因为突出过多在安装时被外壳卡住，按键的按压行程要和结构设计匹配，避免出现按不动或者按键松垮的问题。RGB LED的位置要做导光结构的预留，如果设备需要做柔光指示，可以在对应位置预留导光柱的安装空间，避免LED光线直射产生刺眼的光斑。

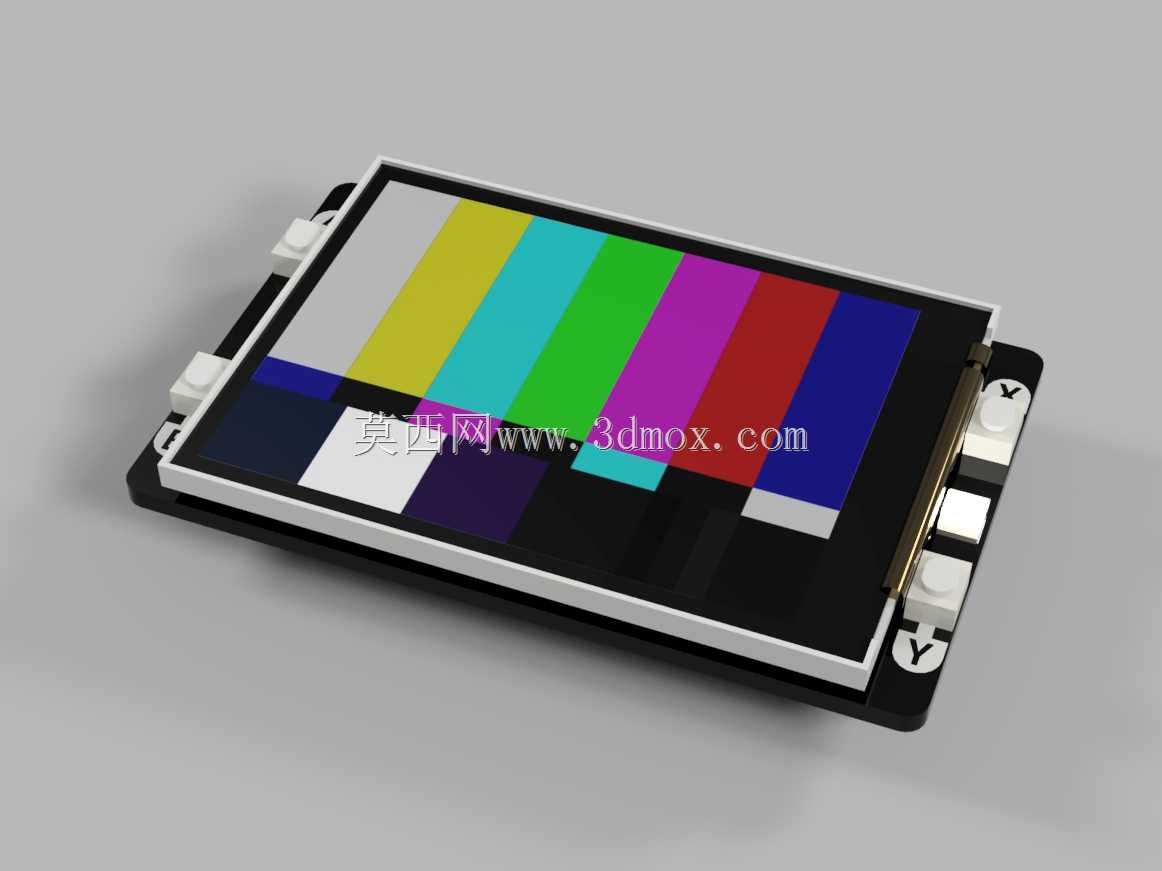

　　在实际项目应用中，如果对安装公差有更高要求，可以根据实际装配的测量结果对结构做微调，比如排针位置的细微偏移、屏幕安装位的间隙调整，都可以在基础模型上做针对性修改，适配不同批次元器件的尺寸公差。模型里附带的彩条测试图案参考，也方便开发者在做屏幕显示调试时快速验证屏幕的色彩显示是否正常，有没有坏点、偏色的问题，缩短前期调试的时间。做机柜类设备集成时，要注意给模块预留足够的散热空间，虽然小尺寸屏幕的发热量不高，但长时间点亮运行时还是要避免周围结构件完全密闭包裹，保证空气能够正常流通，避免局部温度过高影响屏幕使用寿命。同时安装时要注意对齐基准，保证屏幕和安装面板的平行度，避免出现屏幕倾斜、一侧高一侧低的问题，影响整体装配的美观度和使用体验。
