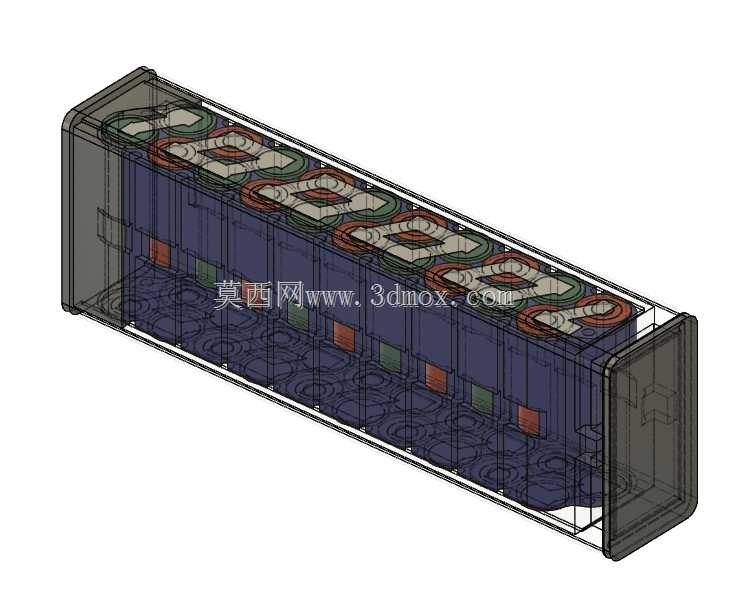

电动自行车用10串2并18650锂电池组结构

　　在轻型电动两轮车的动力系统设计中，电池包的结构合理性直接决定了整车的续航稳定性、空间利用率与长期使用可靠性，这款10串2并排布的18650电芯组合结构，正是面向小功率电动自行车、便携储能设备这类对安装空间有严格限制的应用场景开发的。从实际使用需求出发，这类小容量动力锂电池组不需要像大容量汽车动力电池那样设计复杂的液冷通道与高强度防撞框架，核心要解决的是电芯排布紧凑性、串并联连接可靠性、外壳防护适配性三个核心问题，设计过程中首先要匹配常规电动自行车车架立管、座桶下方的狭长安装空间，因此整体采用长条形长方体布局，电芯沿长度方向分两排整齐排列，单排10颗电芯沿轴向依次排布，两排电芯紧密贴合，最大化利用狭长空间的截面尺寸，避免空间浪费。

　　电芯固定结构的设计上，没有采用额外的注塑支架做分层固定，而是依托外壳内壁的定位筋与电芯之间的缓冲泡棉间隙实现限位，这种设计一方面减少了结构件数量，降低整体重量，另一方面也能在车辆行驶产生振动时，通过缓冲材料吸收电芯之间的挤压应力，避免长期振动下电芯外皮磨损引发短路风险。串并联连接采用镍带点焊的常规方案，连接镍带的排布沿电芯顶部的极柱位置走最短路径，减少连接路径上的电阻损耗，同时镍带的弯折位置预留了一定的形变余量，避免电芯在充放电过程中产生轻微膨胀时拉扯镍带导致开焊。

　　外壳采用上下扣合的薄壁结构，壁厚控制在1.5mm到2mm之间，既满足日常使用中的抗挤压、防摔落强度要求，也不会过度占用内部电芯的安装空间，外壳两端设计有端盖封板，端盖上预留了动力输出线与保护板的安装位置，保护板可以直接固定在端盖内侧，靠近输出接线端的位置，缩短动力回路的走线长度，减少大电流放电下的线路压降。从安装边界来看，整体外形的长宽高尺寸完全适配常规18650电芯10s2p排布的外包络尺寸，长度方向预留了端盖与镍带连接的安全间隙，宽度方向刚好容纳两排电芯加缓冲层的总厚度，高度方向与单颗18650电芯的长度匹配，安装时可以直接嵌入车架预设的电池仓内，不需要额外做结构修改，适配性较强。

　　实际使用场景中，这类电池组除了适配小功率电动自行车，也可以用于便携户外电源、小型电动工具、备用储能电源等设备，结构设计上没有做特殊的异形适配，属于通用型的排布方案，后续如果需要调整容量，只需要调整并联电芯的数量，对应修改外壳的宽度尺寸即可，拓展性较强。设计过程中需要注意的细节是，电芯之间的间隙不能完全填死，要预留轻微的膨胀空间，充放电过程中18650电芯会产生一定的体积膨胀，如果完全刚性固定，长期循环后会导致电芯受力不均，影响循环寿命；另外外壳的拼接位置要设计简单的止口结构，既可以提升拼接后的结构强度，也能起到一定的防尘防溅作用，满足日常户外使用的基础防护需求，不需要达到很高的防水等级，毕竟这类电池组大多安装在整车的封闭仓体内，不会直接暴露在大雨冲刷的环境中。

　　从结构建模的角度来看，这类电池组的建模不需要做太复杂的曲面特征，核心是要准确还原每一颗电芯的位置、极柱的尺寸、镍带的连接路径以及外壳的配合间隙，建模时先确定单颗18650电芯的基准尺寸，再按照10串2并的排布规律阵列电芯，之后根据电芯的外包络面绘制外壳的内壁轮廓，向外偏移壁厚得到外壳实体，最后添加端盖、定位筋、安装位等细节特征，整个建模过程逻辑清晰，重点是配合尺寸的公差预留，外壳与电芯之间的间隙控制在0.3mm到0.5mm之间，既方便组装时电芯顺利装入，也不会因为间隙过大导致电芯在外壳内晃动。
