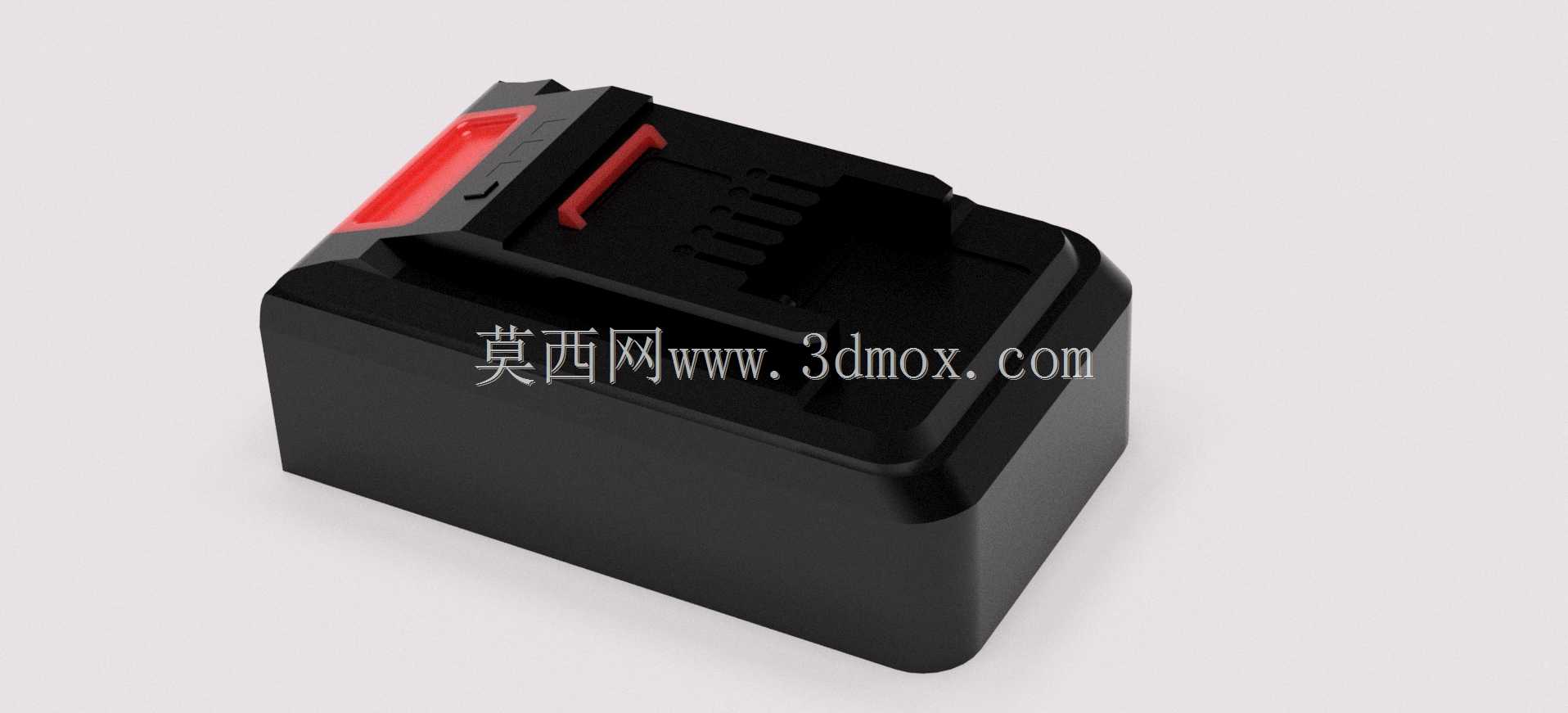

Ozito18V2.5Ah动力锂电池结构设计

　　在手持电动工具的实际作业场景里，动力锂电池包是决定设备续航能力、输出稳定性与操作便捷性的核心配套部件，这类适配Ozito Power X Change系列的18V2.5Ah锂离子电池包，主要面向家用DIY、小型装修施工、园林工具作业等场景下的同系列电动工具供电，覆盖电钻、角磨机、修枝剪、小型冲击扳手等多款手持设备，能够在无外接市电的户外、高空、临时作业点位提供稳定的直流动力输出，摆脱电源线的作业半径限制。从结构设计逻辑来看，该电池包的核心设计优先级首先放在连接区域的匹配精度上，顶部的插接端子区域完全按照对应工具的电池仓接口尺寸做适配，包括卡扣锁止位的凸起尺寸、端子槽的排布间距、导向筋的倒角角度都严格匹配原厂接口的公差要求，

　　确保安装时能够顺畅滑入电池仓，锁止卡扣卡入到位后无松旷间隙，供电端子接触电阻控制在合理区间，避免大电流输出时出现接触发热、供电中断的问题。除连接区域外，电池包其余外壳结构的设计以满足安装兼容性、内部电芯容纳空间、基础防护性能为核心，外壳采用上下扣合的分体式结构，边角位置做了大圆弧过渡处理，既能够降低作业时意外跌落造成的外壳开裂风险，也能避免尖锐边角刮蹭操作人员或工件表面。外壳主体采用耐冲击的工程塑料材质，表面做细磨砂处理，提升手持插拔时的摩擦力，减少手滑掉落的概率；顶部的红色解锁按键做了凸起式设计，按键表面设置防滑筋，操作人员佩戴劳保手套时也能顺畅按压解锁，无需摘下手套操作，符合工地、园林等作业场景的实际使用习惯。

　　从安装边界尺寸来看，电池包整体采用方正的块式布局，宽度与厚度尺寸控制在同系列工具电池仓的兼容范围内，安装后不会超出工具手柄的握持宽度太多，避免加装电池后工具重心过于靠后影响操作平衡；底部做了平整的平面设计，电池包单独放置时能够稳定直立在工作台面，不会随意滚动滑落，方便作业过程中临时放置更换。内部结构设计上，外壳内部设置有多条纵横的加强筋，既能够提升外壳整体的抗形变能力，也能为内部的电芯组、保护电路板提供定位支撑，电芯之间预留有微小的间隙，满足大电流放电时的散热需求，避免连续作业时内部热量积聚影响电芯寿命。保护板的安装位置靠近插接端子区域，缩短大电流输出的走线长度，降低线路损耗，端子位置设置有绝缘挡墙，

　　避免安装过程中误触端子造成短路风险。考虑到作业场景中可能遇到的扬尘、少量溅水情况，外壳上下盖的扣合位置设置有止口结构，配合卡扣与螺丝的双重固定，能够阻挡大部分粉尘与飞溅的水滴进入电池内部，满足日常作业的基础防护需求，不需要做过高等级的密封设计，平衡防护性能与制造成本、散热需求之间的关系。在实际建模过程中，连接区域的所有配合尺寸都按照实物测绘的公差带做了对应设置，能够直接用于同接口电池包的结构验证、改装适配、配套工具电池仓的匹配设计参考，非连接区域的结构做了合理的简化，去掉了对装配、功能无影响的细微工艺特征，在保证安装匹配精度的前提下降低模型的复杂度，方便结构设计人员做装配干涉检查、重心模拟、配套外壳设计等工作。这类电池包的设计核心不在于复杂的曲面造型，而在于接口匹配的可靠性、操作的便捷性与使用过程的耐用性，所有的结构细节都围绕实际作业中的使用需求展开，没有多余的装饰性结构，每一处凸起、倒角、筋位的设置都有对应的功能考量，比如解锁按键的按压力度设置在合适区间，既不会因为轻微触碰就意外解锁脱落，也不会因为按压力度过大导致解锁困难；外壳的壁厚设置兼顾强度与重量控制，避免电池包过重增加手持工具的操作负担，2.5Ah的容量配置平衡了续航能力与整体重量，适合中等强度的连续作业需求，不会因为容量过大导致电池包过重影响操作灵活性，也不会因为容量过小需要频繁更换电池打断作业节奏。
