适配GoPro的FPV相机可调倾斜支架结构

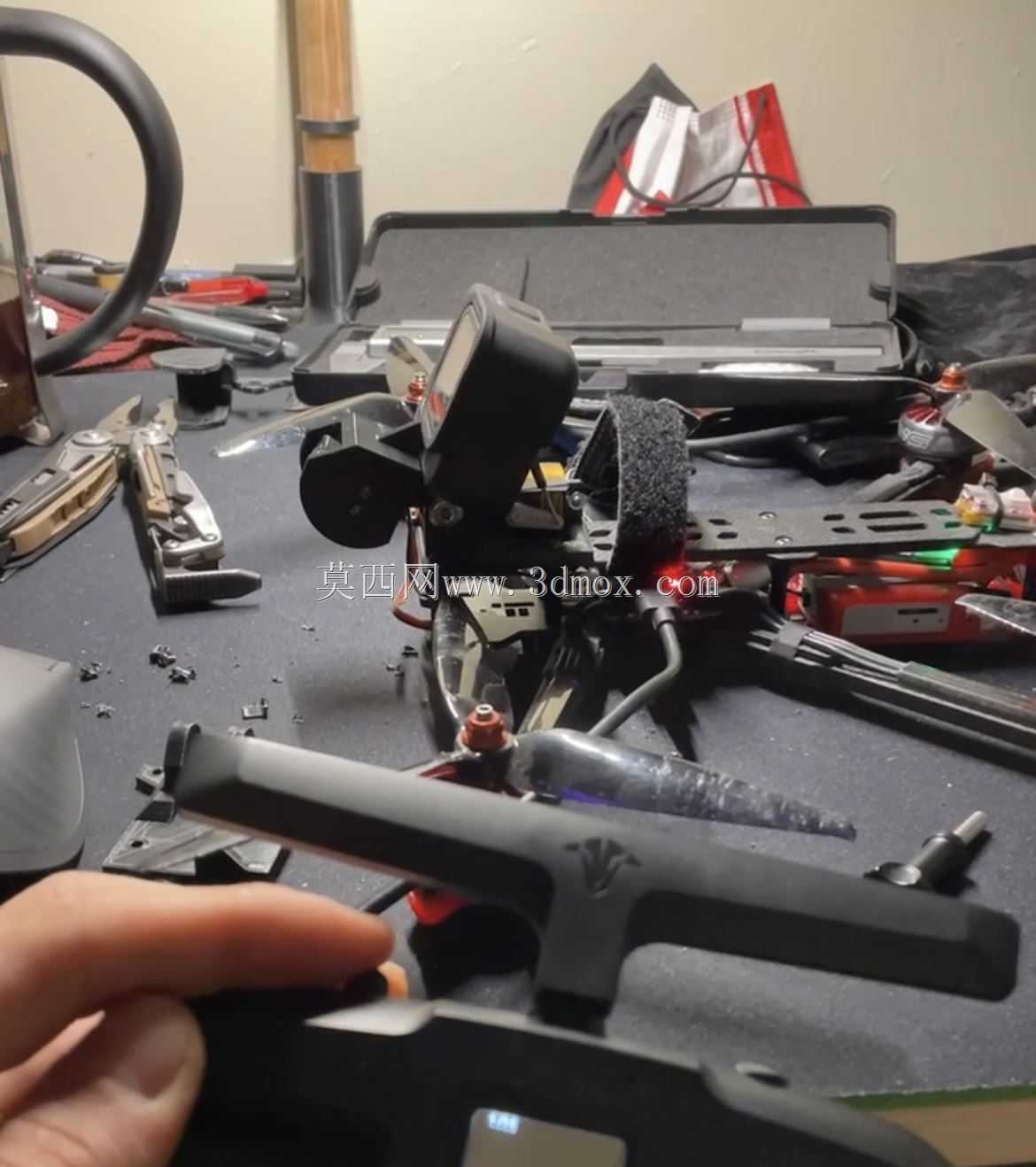

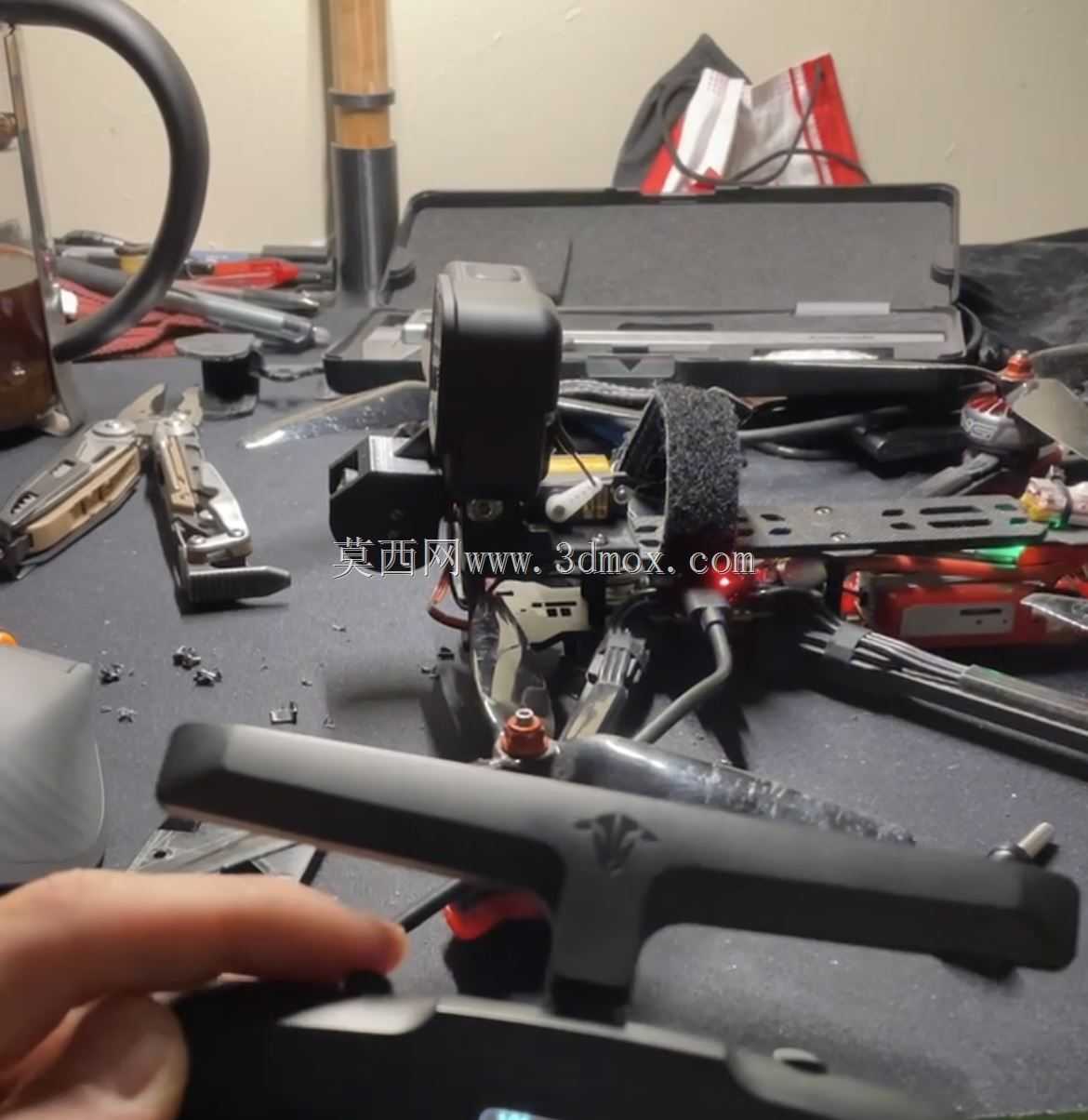

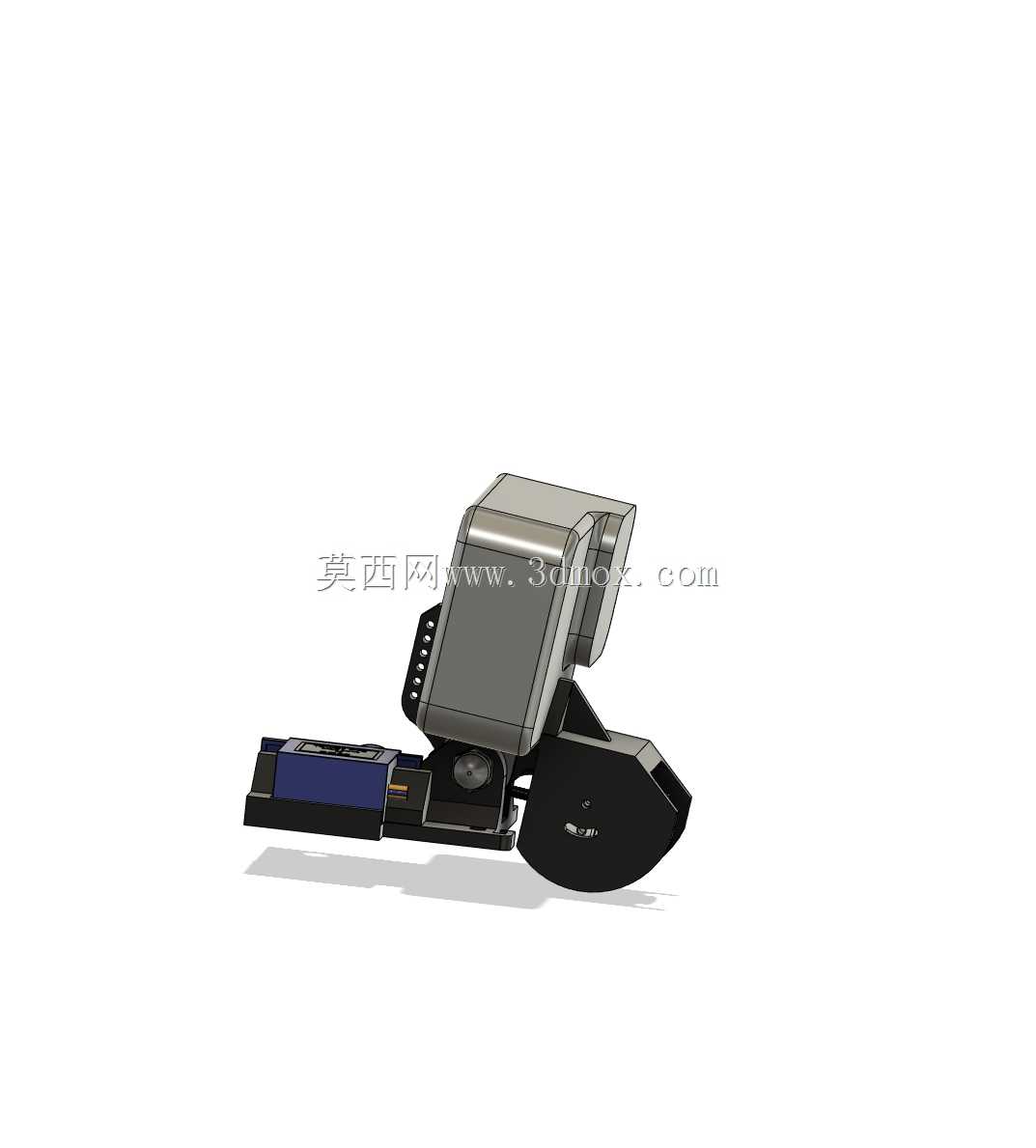

　　这套结构件核心服务于FPV穿越机的航拍视角拓展需求，针对竞速及花飞场景下的相机视角调节痛点设计，解决飞行过程中固定相机视角无法兼顾前飞高速取景与俯冲、大角度机动时画面倾斜裁切的问题，适配搭载9g规格伺服的动力配置，可实现飞行过程中的实时视角俯仰调整，无需落地拆装即可切换取景角度。从实际装机场景来看，整套结构包含两个独立的支架组件，分别承担FPV相机的固定支撑与运动相机的挂载锁紧功能，其中运动相机适配位针对Hero8及后续迭代机型的机身宽度做了适配基准，实际装机时可根据不同批次相机的外壳公差做少量修配即可完成装配，固定点位采用标准Gopro接口的螺母与螺栓锁紧方案，无需额外定制非标紧固件，

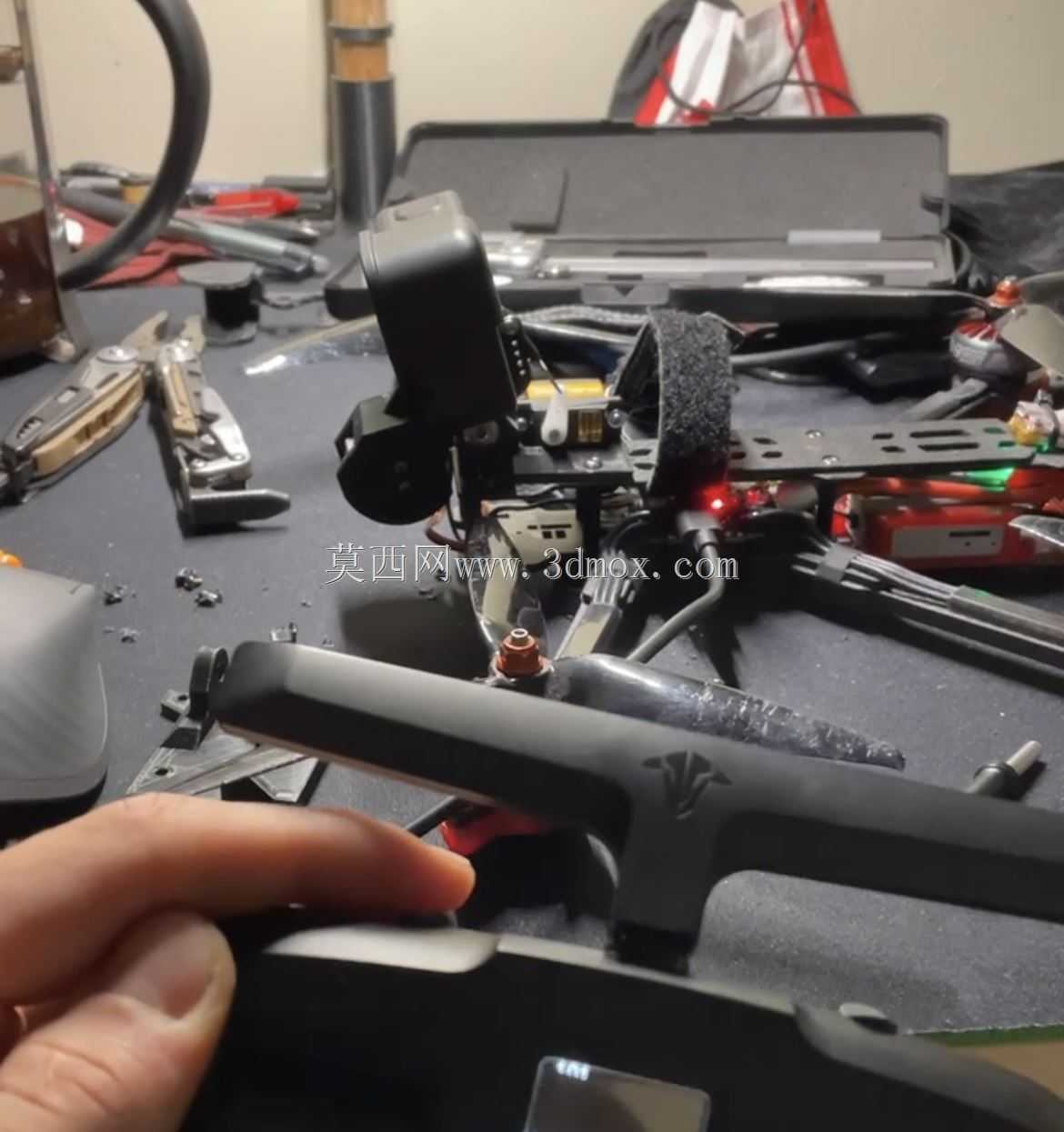

　　直接使用无人机装机包内附带的标准螺栓即可完成顶板锁紧，不会出现额外采购配件的麻烦。结构布局最初是针对iFlight Chimera7机型的装机空间做的适配验证，实际安装边界可灵活调整，能够适配多数同规格机架的机头安装位，不会和机架的前机臂、天线座、图传发射模块产生空间干涉。设计过程中重点考量了正负角度可变倾斜的动作行程，支架的转动副预留了足够的摆动间隙，不会在大角度倾斜时和周边结构产生卡滞，配合飞控端的自定义逻辑编程，可通过遥控器通道开关实现角度的实时切换，比如在平飞大油门冲刺时将相机调整为水平视角，获得无畸变的前向取景画面，在俯冲、大角度横滚花飞动作时将相机调整为对应倾斜角度，让画面始终保持水平取景，避免出现画面倾斜、

　　地平线偏移的问题，甚至可以设置随飞行姿态自动调整角度的联动逻辑，实现类似云台的增稳取景效果，同时整体重量远小于轻量化两轴云台，不会给穿越机带来额外的负载负担，避免影响飞行机动性与续航表现。结构的转动部位做了间隙优化，没有采用阻尼过大的铰接设计，9g伺服的输出扭矩完全可以驱动整套支架带载相机完成全行程动作，不会出现舵机堵转、动作迟滞的问题，多次迭代后最终的结构版本在装机实测中，连续长时间飞行不会出现共振抖震的问题，相机录制的画面不会出现高频抖动导致的模糊，固定点位的锁紧力足够支撑大机动动作下的相机定位，不会出现飞行过程中相机移位、角度跑偏的情况。安装尺寸方面，支架的伺服安装位完全适配标准9g舵机的安装孔距，

　　无需对舵机做额外改装即可直接卡入固定，相机安装位的避让空间完全覆盖Hero8机身的镜头、按键突出部分，锁紧后不会挤压相机机身按键导致误触，支架整体的外轮廓做了切角优化，装机后不会突出机架前向的防撞圈范围，轻微炸机时不会首先接触地面造成支架断裂，同时壁厚做了均衡设计，在保证结构强度的前提下尽可能做了镂空减重，不会给机头增加过多的前置重量，避免影响整机的重心配平。实际装机时需要注意，支架的固定孔位和机架顶板的连接需要加少量防滑垫片，避免螺栓在长期振动下出现松脱，舵机连杆的长度可根据实际需要的倾斜角度范围做微调，不需要严格按照默认长度装配，可根据自己常用的飞行场景调整最大倾斜角度的限位，比如偏向竞速飞行的用户可适当减小倾斜行程，偏向花飞拍摄的用户可放大倾斜行程覆盖更大的视角调整范围。整套结构没有采用易损的薄壁卡扣设计，所有受力部位均做了加厚处理，日常炸机只要不是直接正面撞击支架部位，基本不会出现断裂损坏，维护时仅需要检查铰接部位的螺栓松紧即可，不需要频繁更换配件。
