带触摸显示屏的CAD专用操控鼠标

　　这款CAD专用操控鼠标的设计初衷，是解决传统键鼠组合在三维建模操作中频繁切换视角、调整参数、调用指令的效率痛点，面向机械结构设计、工业产品建模、逆向工程等高频三维操作场景开发，完全贴合一线建模工程师的操作习惯。从实际使用场景来看，日常进行零件建模、装配体配合、工程图投影视图调整时，传统鼠标需要配合键盘快捷键完成视图旋转、缩放、平移，以及ESC取消、确认、测量等高频操作，双手需要在鼠标和键盘大跨度移动，长时间作业容易产生操作疲劳，这款设备将多维度操控与快捷输入集成在单手握持区域，单手即可完成绝大多数建模常用操作，大幅降低操作跨度。

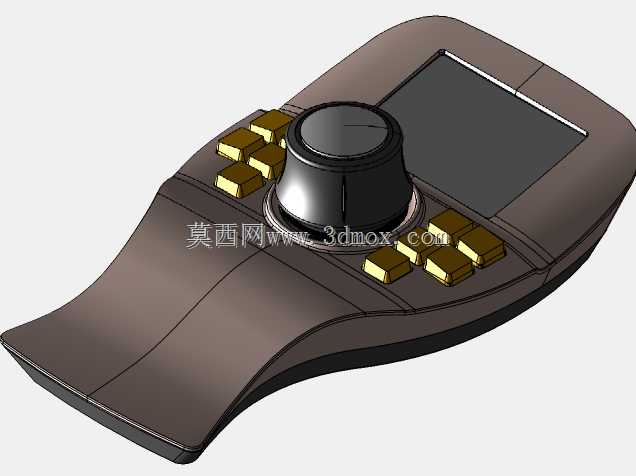

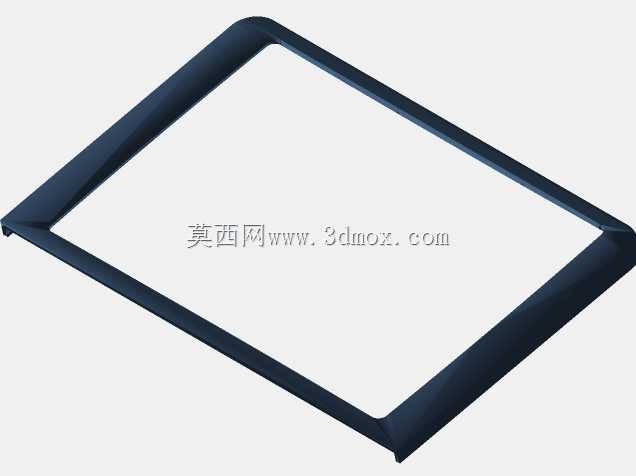

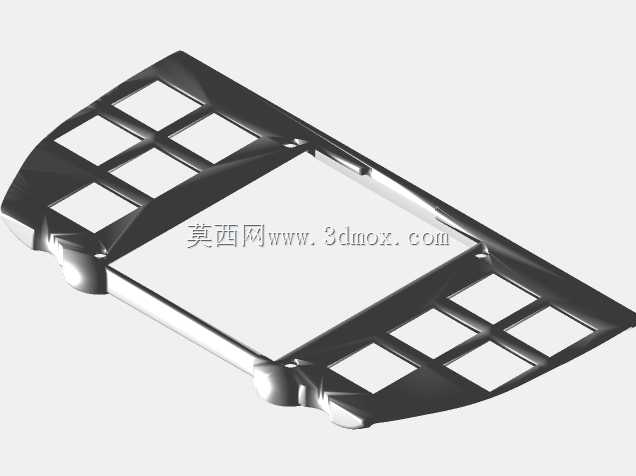

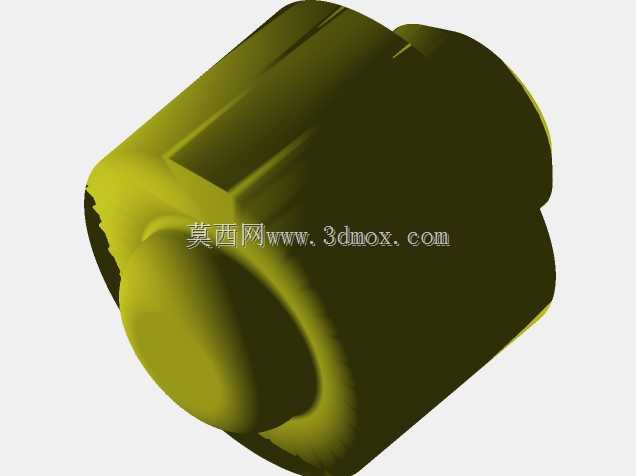

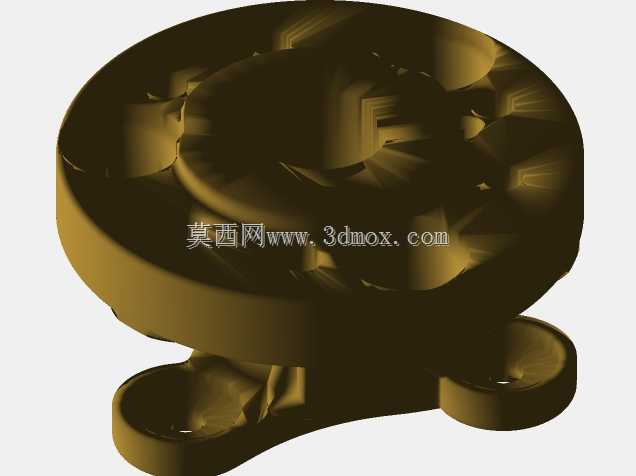

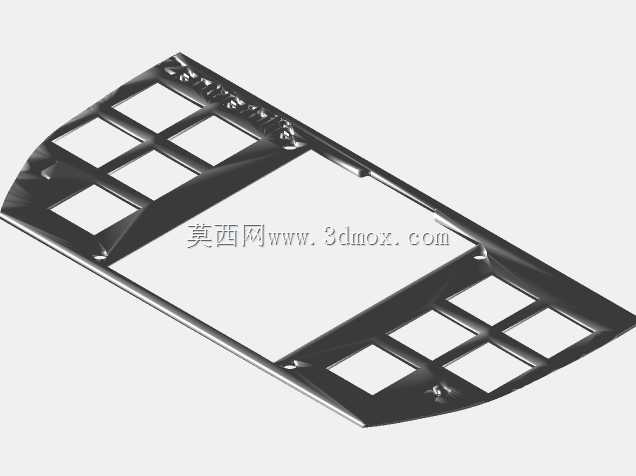

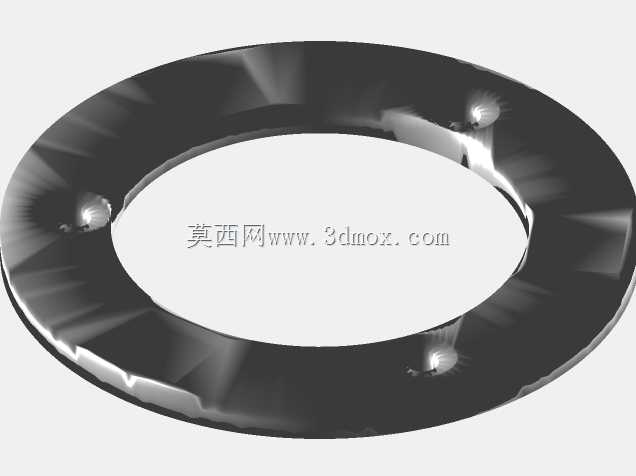

　　功能配置上，设备核心操控区设置了双轴霍尔传感摇杆，可实现X、Y轴的视角摆动控制，搭配摇杆周边的环形传感结构，可同步实现视图缩放、组件旋转拖拽操作，霍尔传感的无接触设计避免了传统电位器长时间使用的磨损漂移问题，操控精度与使用寿命更适配工业级长时间高频使用需求。摇杆周边环绕布置12个物理按键，可自定义映射测量、确认、取消、视图切换、常用特征调用等高频指令，按键采用凸起式方形键帽，盲操作时可通过触感快速区分按键位置，无需低头确认按键布局。设备上方集成的LCD触摸面板，可实现参数快速输入、指令点选、自定义功能面板调用，甚至可实时显示当前建模的坐标参数、特征属性，无需在软件界面反复切换菜单查找功能。设备支持有线USB-C与蓝牙两种连接模式，有线模式下可同时实现数据传输与设备供电，蓝牙模式下可减少桌面布线束缚，适配不同工位的使用需求，背部的USB-C接口位置做了内凹走线槽设计，连接数据线后不会出现线缆硌手的问题，握持时手掌可完全贴合设备上表面的人体工学曲面。

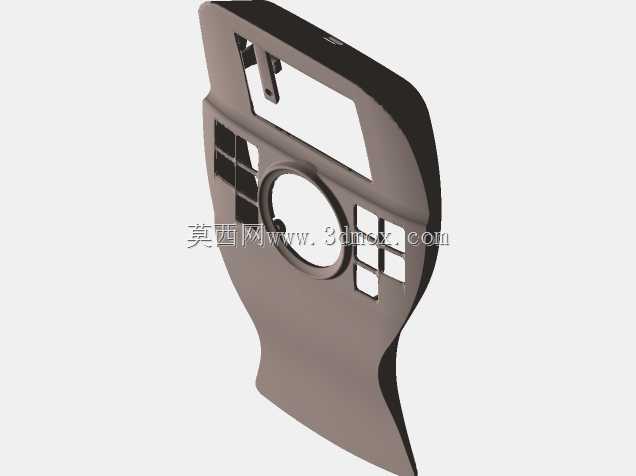

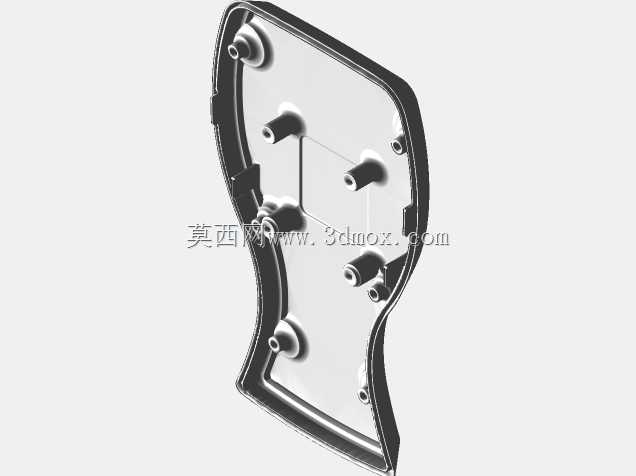

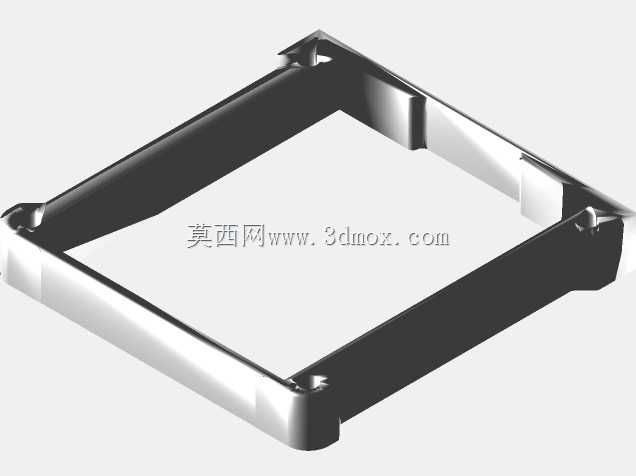

　　外形设计上，整体采用贴合手掌自然弯曲的弧面造型，握持时掌心可完全承托在设备后部的隆起区域，手腕无需悬空抬起，长时间操作的握持压力更小。设备的安装与摆放无特殊固定要求，可直接放置在常规桌面使用，整体外轮廓尺寸控制在单手握持的舒适范围内，宽度不超过成年男性手掌的最大展开宽度，长度可覆盖从掌根到指节的握持区域，不会占用过多桌面操作空间，可与常规键盘并排摆放，也可单独放置在惯用手侧的桌面区域。设计过程中参考了现有单手操控输入设备的握持痛点，将摇杆位置设置在食指自然放置的区域，周边按键分布在拇指与无名指可自然触碰的范围，触摸面板位于手指上方的可视区域，操作时手指无需大跨度移动即可触达所有操控区域，所有按键的触发力度做了统一调校，避免误触的同时保证按压反馈清晰。内部核心控制模块采用集成化设计，将主控电路、传感模块、蓝牙模块、电源管理模块集成在单块电路板上，减少内部走线占用的空间，壳体采用上下分壳的装配结构，接缝处做了错位止口设计，装配后无明显缝隙，日常使用时灰尘、碎屑不易进入设备内部。从结构设计的角度来看，这款设备的所有操控元件的布局都经过实际操作验证，摇杆的阻尼力度适配视角微调的精度需求，不会出现轻轻触碰就视角偏移过大的问题，也不会因为阻尼过大导致快速旋转视角时操作费力，触摸面板的触控采样率适配CAD操作的点选精度需求，不会出现触控漂移、点选不准的问题，完全满足工业级三维建模的操作精度要求。
