手动螺旋起重千斤顶三维结构设计

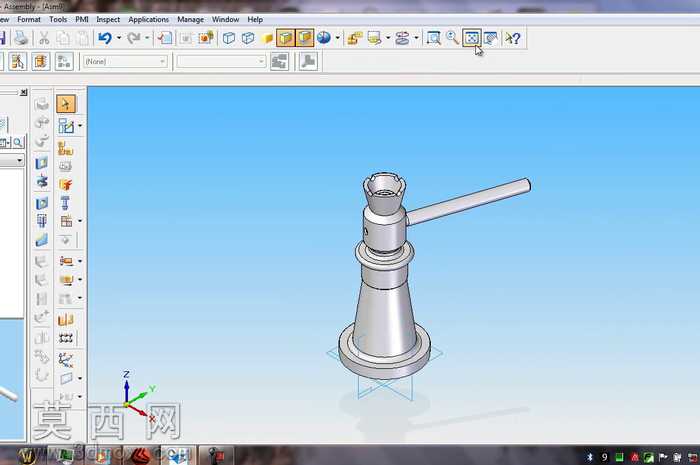

本次设计的手动螺旋千斤顶，采用三维建模软件完成全参数化结构搭建，建模过程遵循机械设计的公差配合规范，对每一处结构细节都做了严谨的尺寸约束，确保各部件装配无干涉、运动逻辑符合实际机械传动原理。模型整体采用金属材质渲染，主体结构选用调质结构钢的材质参数，表面设置细腻的哑光金属质感，还原钢制机械零件的真实视觉效果，转动配合部位做了轻微的边缘倒角处理，既符合实际加工的工艺要求，也让模型视觉表现更具真实工业质感。结构设计上，模型从下至上依次包含圆形承重底座、锥形支撑壳体、梯形传动螺杆、带孔顶帽、横向操作摇杆几个核心部分：底座采用大直径圆盘结构，建模时做了底部平面度约束与边缘圆角过渡，保证放置时的受力稳定性，避免应力集中；锥形支撑壳体为中空结构，内部加工有与传动螺杆匹配的梯形内螺纹，壳体外壁做了锥度过渡设计，从底座处的大直径向上逐步收窄，在保证结构强度的同时减轻整体自重；传动螺杆采用梯形螺纹牙型建模，相比普通三角螺纹拥有更好的承重能力与自锁性能，能够在顶升重物后保持位置固定，不会出现自动回落的安全隐患，螺杆顶端设计有带卡槽的顶帽结构，可适配不同接触面的重物顶升需求，避免顶升过程中重物滑脱；横向操作摇杆贯穿螺杆上部的通孔，建模时做了间隙配合约束，摇杆可在孔内灵活滑动，使用时可根据操作空间调整摇杆伸出长度，增大力矩降低操作力度。设计过程中优先考虑手动起重工具的实用性与安全性，所有受力部位都做了壁厚加强处理，通过三维软件的干涉检查功能反复验证各部件的运动行程，确保摇杆转动时螺杆升降顺畅无卡滞，整体结构紧凑、造型简洁，完全符合手动螺旋千斤顶的实际工作逻辑，可作为机械结构教学、起重工具设计参考的三维素材使用。
