可调节立式安全支撑千斤顶结构设计

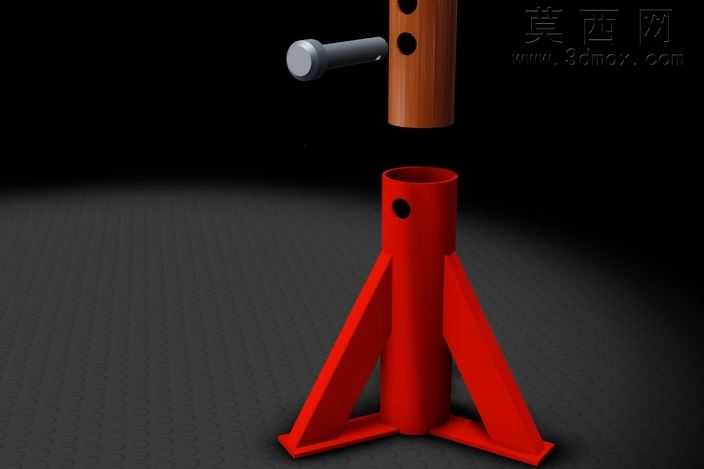

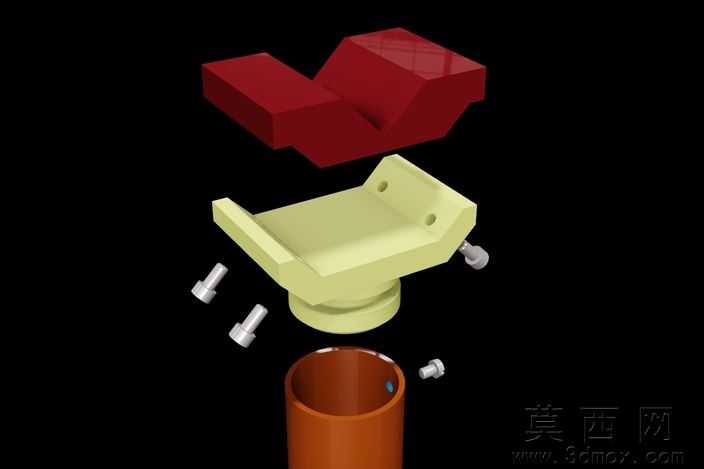

本作品为可调节立式安全支撑千斤顶的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的工艺合理性，对每一处结构的尺寸公差、装配间隙都做了对应约束，确保模型可直接导出工程图用于生产参考。模型整体分为底座、升降立柱、调节锁销、顶部支撑鞍座四个核心部分，底座采用三脚支撑结构，建模时对支撑脚做了加厚处理与圆角过渡，避免应力集中，同时赋予高饱和度的红色哑光金属漆材质，还原汽修场景中安全支撑工具的标准警示配色，渲染时在底座边缘添加了轻微的磨损做旧效果，提升模型的真实感。升降立柱为圆柱形结构，表面均匀排布多组高度调节孔，建模时对孔位做了线性阵列约束，保证孔间距完全一致，立柱材质采用棕褐色氧化处理金属材质，表面添加细微的拉丝纹理，模拟实际钢材表面的加工质感，调节锁销采用插拔式结构，建模时做了手柄防滑纹理设计，锁销与调节孔之间保留0.2mm的装配间隙，确保插拔动作的结构合理性。顶部支撑鞍座采用弧形凹槽设计，能够更好贴合被支撑物体的底部轮廓，避免支撑时发生滑脱，鞍座表面赋予浅灰色耐磨橡胶材质，渲染时调整材质的粗糙度参数，还原橡胶材质的哑光漫反射效果，同时在鞍座与立柱的连接位置添加了可转动的结构约束，让鞍座能够小角度自适应调整支撑角度。渲染阶段采用黑色纯色背景，搭配三点布光方案，主光从侧上方45度照射，突出模型的结构轮廓与材质质感，辅光从另一侧补光消除暗部死黑，轮廓光从后方打亮模型边缘，将模型与背景区分开，同时制作了爆炸视图效果，将各个零部件沿装配轴向拆分展示，清晰呈现产品的装配关系与内部结构。设计思路上围绕汽修场景的安全支撑需求，优先保证结构的承重稳定性与高度调节的便捷性，摒弃了复杂的液压结构，采用纯机械锁销式调节，结构简单可靠，故障率低，能够在车辆维保、重物临时支撑场景下提供稳定的承重支撑，建模过程中对所有棱角都做了R2以上的圆角处理，避免使用时出现尖锐棱角划伤操作人员的情况，整体模型结构完整，材质搭配合理，渲染效果清晰，能够直观展现该款支撑千斤顶的结构特点与使用形态。
