CNC雕刻机主轴适配笔架固定结构

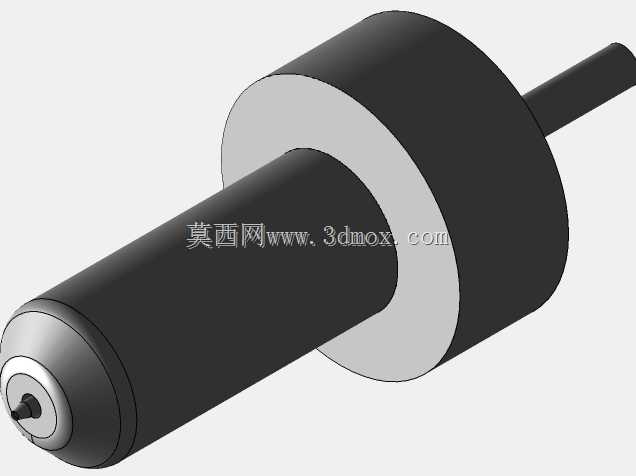

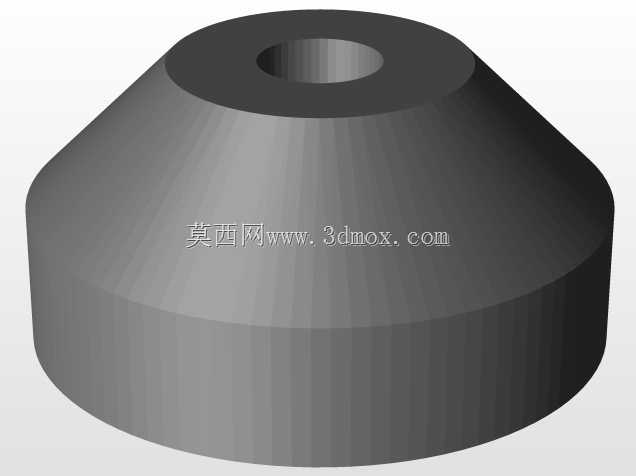

　　桌面级CNC雕刻机在日常加工场景中，除了常规的铣削、雕刻作业外，不少用户会拓展其绘图、书写类功能，这类拓展作业的核心需求就是将书写工具稳定固定在主轴电机的安装位上，同时保证书写过程中笔尖具备合适的浮动预紧力，避免硬接触导致笔尖折断或是绘图痕迹深浅不一。这款适配44毫米直径主轴电机的笔架结构，就是针对这类拓展使用场景设计的专用固定部件，整体采用卡入式安装逻辑，不需要对原有雕刻机的主轴支架做额外打孔、焊接等破坏性改装，直接利用主轴支架原有夹持空间就能完成固定，适配市面上多数采用44mm主轴安装直径的桌面级CNC雕刻机机型。

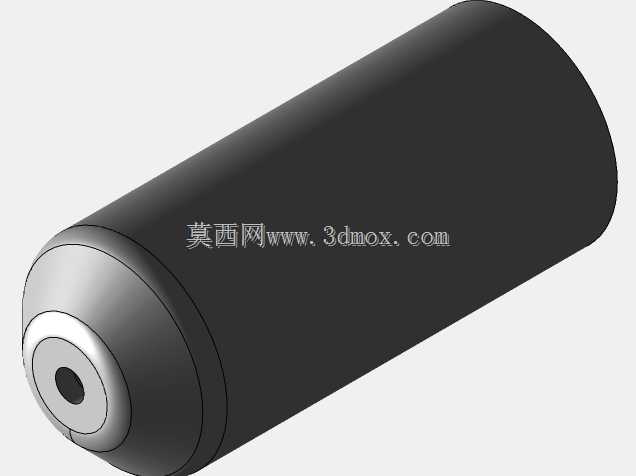

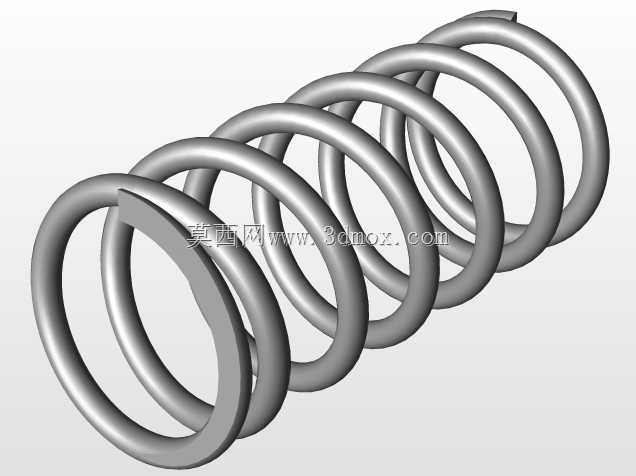

　　从结构功能来看，整个笔架分为主轴夹持段、笔身容纳腔、弹簧预紧机构三个核心部分。主轴夹持段做了适配圆柱主轴的弧形贴合面，安装时和主轴外圆面完全贴合，配合支架原有锁紧结构就能保证整个笔架和主轴的同轴度，避免书写过程中笔架出现偏摆。笔身容纳腔是针对指定型号的签字笔墨盒设计的，内腔尺寸和墨盒外壁做了小间隙配合，安装时只需要在墨盒外壁涂抹少量环氧树脂，就能将弹簧导套和墨盒牢固粘接为一体，不需要额外做卡扣或是顶丝结构，简化装配流程的同时也避免了顶丝顶伤墨盒外壁导致的漏墨问题。弹簧预紧机构选用的是常规规格的圆柱螺旋压缩弹簧，装配后弹簧一端抵在笔架内腔的台阶面上，另一端抵在和墨盒粘接的弹簧导套端面上，能够给笔尖提供持续稳定的轴向预紧力，当雕刻机Z轴下探到书写平面时，笔尖接触纸面后会压缩弹簧产生浮动量，既可以抵消Z轴定位的微小误差，也能在雕刻机平面移动过程中让笔尖始终贴合纸面，保证绘制的线条连续均匀，不会出现断墨、刮纸的问题。

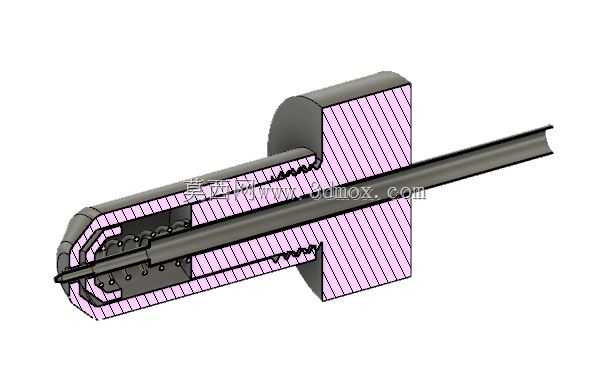

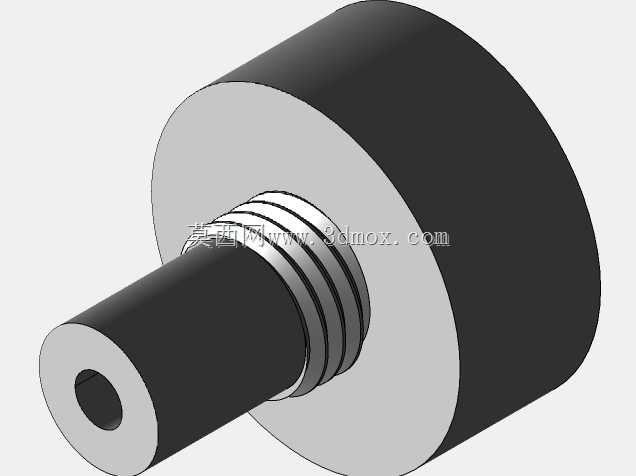

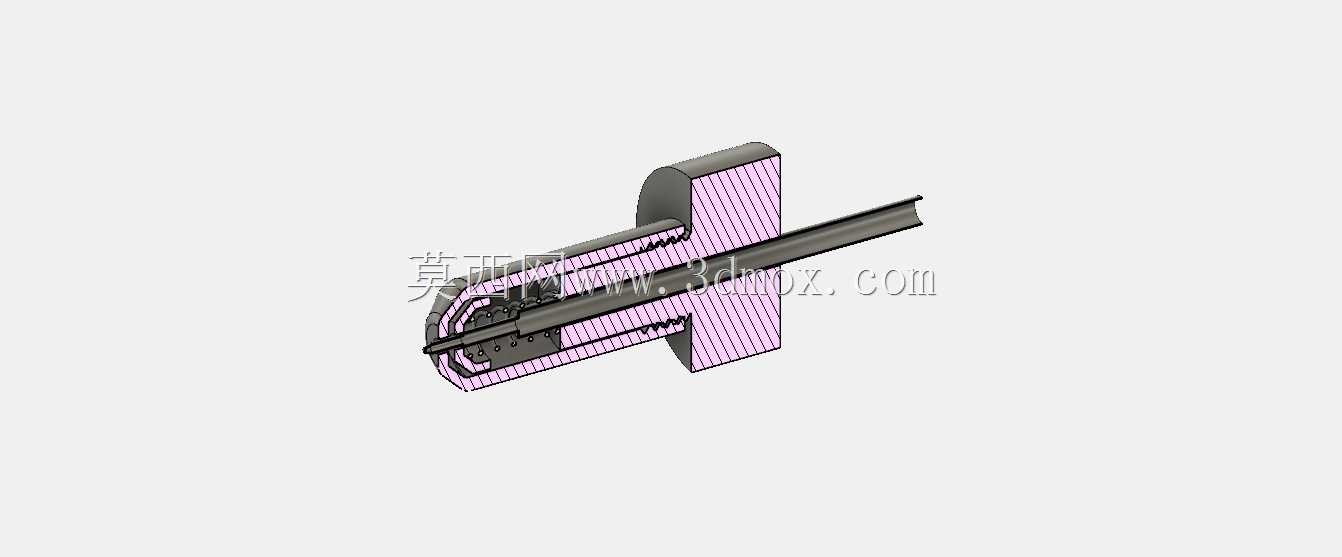

　　从安装边界尺寸来看，整个笔架装配完成后，径向最大尺寸不超过原有主轴的夹持范围，不会和雕刻机的行程限位结构产生干涉，轴向伸出长度根据常用墨盒的尺寸做了匹配，安装后笔尖的伸出位置和原有铣刀的装刀长度基准保持一致，用户切换书写功能时不需要重新对Z轴原点，只需要更换笔架就能直接调用原有加工坐标，降低功能切换的调试成本。结构的剖面设计可以看到，内部的弹簧容纳腔做了台阶限位，弹簧压缩到极限位置时，导套会被台阶挡住，避免弹簧过度压缩导致塑性变形，同时内腔的导向段长度足够，墨盒在轴向浮动过程中不会出现径向晃动，保证笔尖的定位精度。笔架外侧的连接螺纹是用来和端盖配合的，装配端盖后可以将整个预紧机构封闭在腔体内，避免加工过程中产生的木屑、粉尘进入内腔卡住弹簧，提升结构在车间加工环境下的可靠性，日常维护时只需要拧开端盖就能清理内部积尘、更换弹簧，不需要整体拆卸笔架。

　　在实际使用场景中，这类笔架结构除了满足日常的绘图、写字作业外，也可以适配其他同直径的标记工具，完成工件表面打标、划线等辅助加工工序，相比直接用扎带、胶带把笔绑在主轴上的临时固定方式，这种带预紧浮动的结构稳定性更高，长时间作业不会出现笔身偏移、预紧力变化的问题，绘图精度可以满足日常PCB板标记、工件轮廓划线、手写字体雕刻等作业的需求。结构设计上没有采用复杂的异形曲面，所有特征都是常规的车削、铣削就能加工的结构，不管是采用3D打印制作还是用金属材料切削加工都能快速成型，用户可以根据自己的使用频率选择合适的加工材料，日常低频使用选择工程塑料3D打印即可满足强度需求，高频工业场景使用可以选用铝合金材质切削制作，提升结构的耐磨性能和使用寿命。
