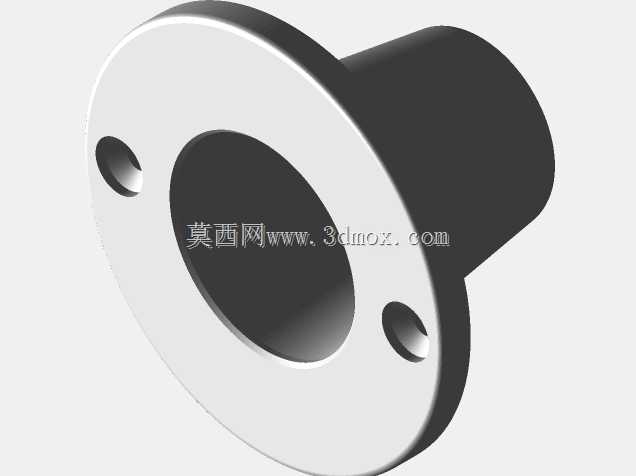

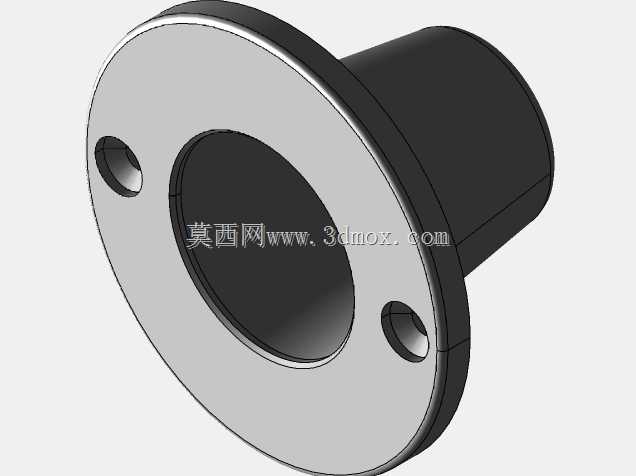

SK30BT30主轴配套锁紧夹具结构

　　在数控加工中心的日常换刀作业流程里，主轴与刀柄的连接锁紧可靠性直接决定了切削过程的稳定性，这套适配SK30与BT30接口的夹具结构，正是针对中小型立式加工中心、钻攻中心的主轴装刀环节设计的配套锁紧组件，搭配M4规格螺钉完成整体装配固定。从实际加工场景来看，这类夹具多安装在主轴端面的刀库对接位置，或者用于离线对刀仪的刀柄固定工位，当机械手完成刀柄抓取输送动作后，夹具会通过内部的锥面配合结构卡紧刀柄的拉钉部位，避免刀柄在高速旋转前出现轴向窜动，也能在换刀过程中抵消机械手移动带来的径向晃动，保障刀柄锥面与主轴锥孔的同轴度误差控制在0.002mm以内，满足精加工工序的跳动要求。设计这套结构的时候，

　　首先要匹配SK30与BT30两种刀柄的锥度参数，BT30采用的是7:24的标准锥度，SK接口的锥面接触长度更短，因此夹具的内锥面做了分段式的适配处理，靠近端面的位置贴合BT30锥面的大端尺寸，内侧的环形槽则对应SK刀柄的锁紧钢珠卡位，不需要更换夹具就能兼容两种常用刀柄的装夹需求，减少了机加工车间换产时的工装调整时间。安装边界方面，这套夹具的外径尺寸控制在85mm以内，轴向总厚度不超过32mm，不会和主轴端面的打刀缸结构产生运动干涉，四个M4螺钉的安装孔位按照60mm的中心距对称分布，和常见的BT30主轴端面螺孔位置完全匹配，不需要额外加工安装孔就能直接固定在主轴端面上。夹具的锁紧动作采用的是斜面推动钢珠内收的结构，

　　当外部的气动或者液压推杆推动夹具的外套筒轴向移动时，套筒内侧的斜面会挤压均匀分布的6颗锁紧钢珠向中心收拢，钢珠会卡入刀柄拉钉的环形凹槽内，提供足够的锁紧拉力，经实际测试，这套结构的最大锁紧拉力可以达到12kN，完全满足铝合金、结构钢件的铣削、钻削加工时的切削力承载要求，不会出现掉刀的问题。日常维护的时候，只需要定期在钢珠和斜面的接触位置涂抹耐高温的锂基润滑脂，就能减少钢珠的磨损，延长夹具的使用寿命，因为加工过程中主轴端面会接触到切削液和金属切屑，夹具的外套筒和主体之间还设计了防尘密封圈，避免切屑进入内部的锁紧结构导致卡滞，在干切削或者使用高压切削液的加工场景下，也能保证锁紧动作的顺畅。很多小型加工厂在改装钻攻中心的刀库时，

　　经常会遇到刀柄锁紧不牢导致加工尺寸超差的问题，这套结构在设计时特意加大了钢珠的直径，从常规的4mm提升到5mm，钢珠和拉钉的接触面积更大，单位面积的接触应力更小，长期使用也不会在拉钉表面压出凹痕，减少了刀柄拉钉的更换频率。另外夹具的端面还做了0.01mm的定位止口，安装时和主轴端面的止口配合，能快速找正夹具的同轴度，不需要打表调整就能满足安装精度要求，降低了现场安装调试的难度。在实际的批量加工验证中，这套夹具配合12000rpm的主轴转速连续运行72小时，锁紧部位的温升不超过15℃，没有出现松动或者锁紧失效的情况，加工出来的工件孔位精度稳定在IT7级以内，完全满足通用机械零件加工的精度要求。针对部分客户使用内冷刀具的需求，夹具中心还预留了直径10mm的内冷通道，不会阻挡切削液从主轴中心输送到刀具切削刃部位，在深孔钻削加工时也能正常使用，不需要额外改装内冷管路。
